В данном разделе описывается общий алгоритм создания квартиры.

Подробнее можно узнать в видео: https://youtu.be/yoCutyKVc9s

Последовательность действий:

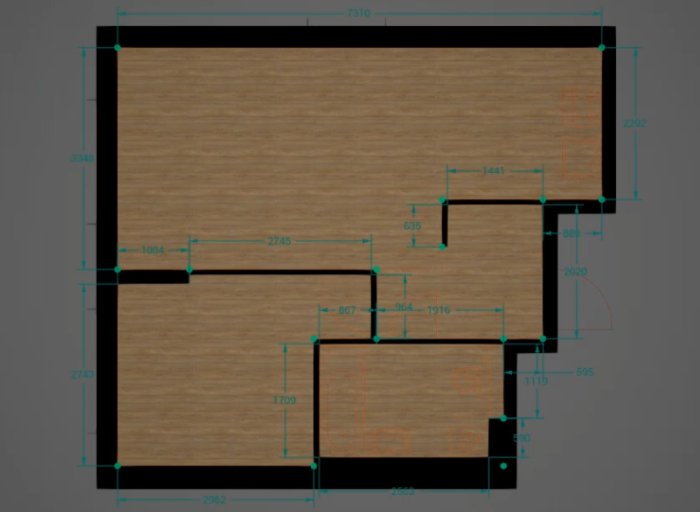

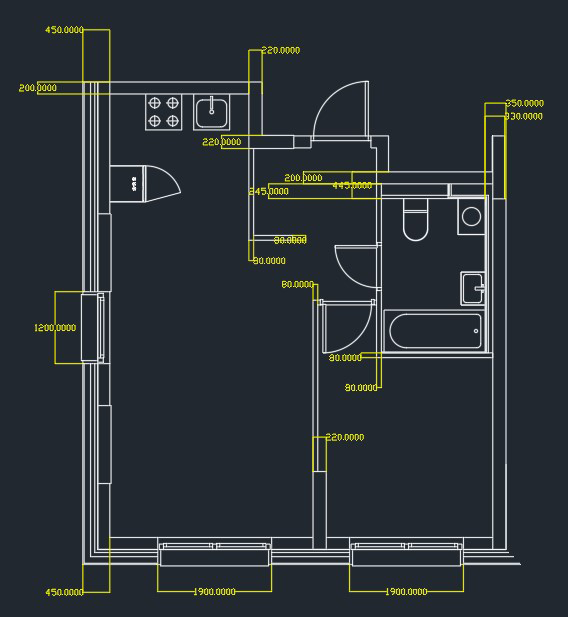

1. Образмеривание плана.

С помощью adobe Illustrator и AutoCAD найдите толщины стен на вашем плане. Этот шаг позволит точнее простроить стены. Однако он не обязателен, если вы предпочитаете находить толщины стен в программе методом подбора. Подробнее можно посмотреть в видео: https://youtu.be/Idw2UXdbf8E

2. Создание подложки.

Откройте программу и подгрузите план квартиры в формате PNG. Подробнее: Подложка с планом помещения .

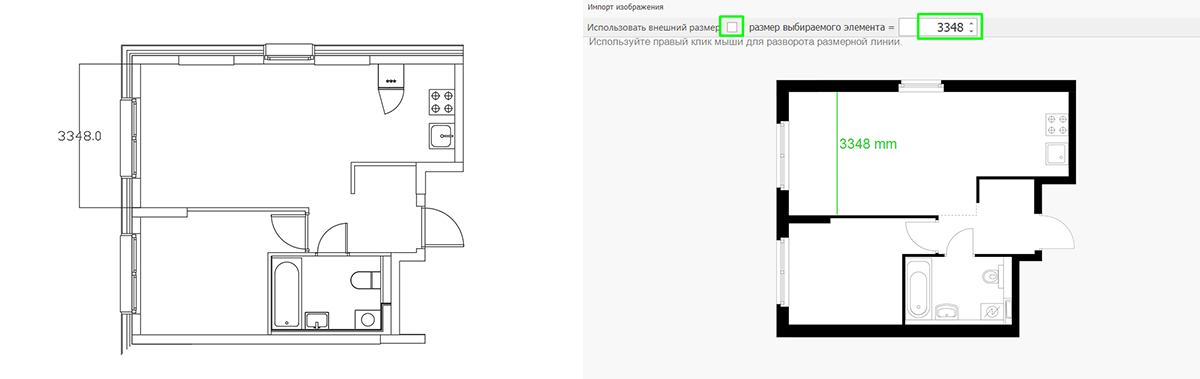

Подложка масштабируется по размеру стены указанному на чертеже в ТЗ. Допустимая погрешность 1-2 см.

Чтобы переключить размер с вертикального на горизонтальный и обратно в окне “Импорт чертежа”, нажмите правую клавишу мышь.

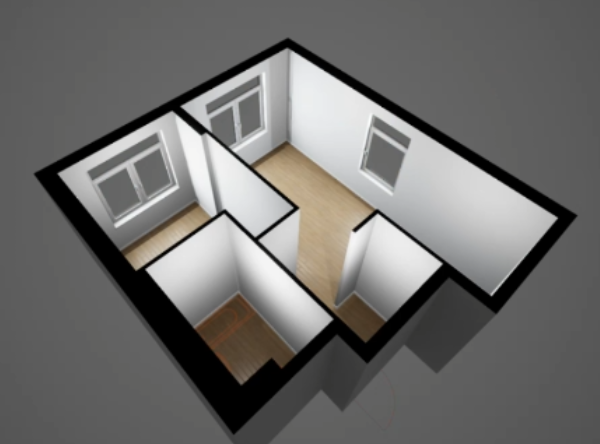

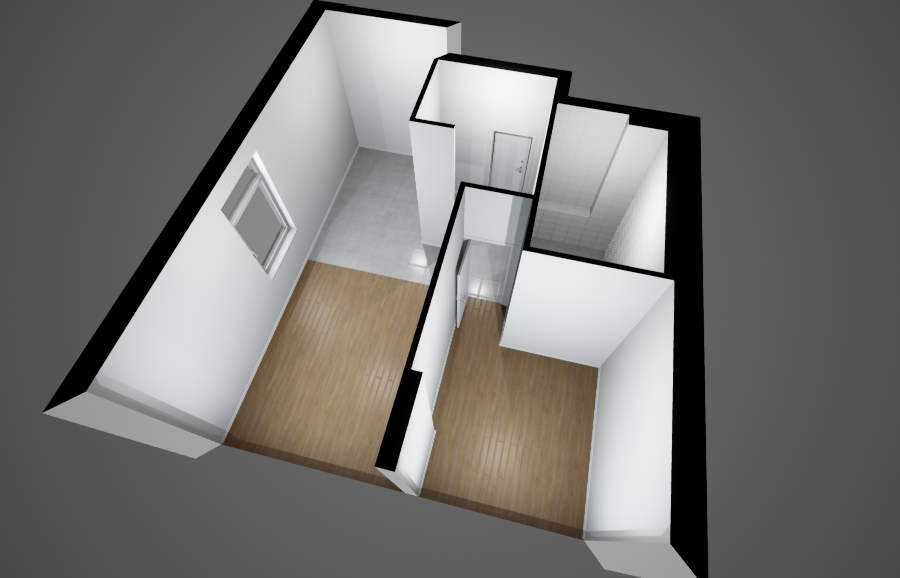

3. Создание стен

Важно!

Используйте привязку к сетке с шагом 1 мм. Это позволит избежать дробных размеров и повысит точность.
Минимальная толщина стены 70 мм. независимо от чертежа.

Используя подложку создайте стены нужной высоты ( для типового этажа 2630 мм. либо смотрите ТЗ) и задайте им толщину (смотри пункт 1). Пол и потолок создаются автоматически.
Удалите плинтус из санузлов.
Создайте нишу в санузле, если необходимо.

Подробнее о создании стен: Создание стен

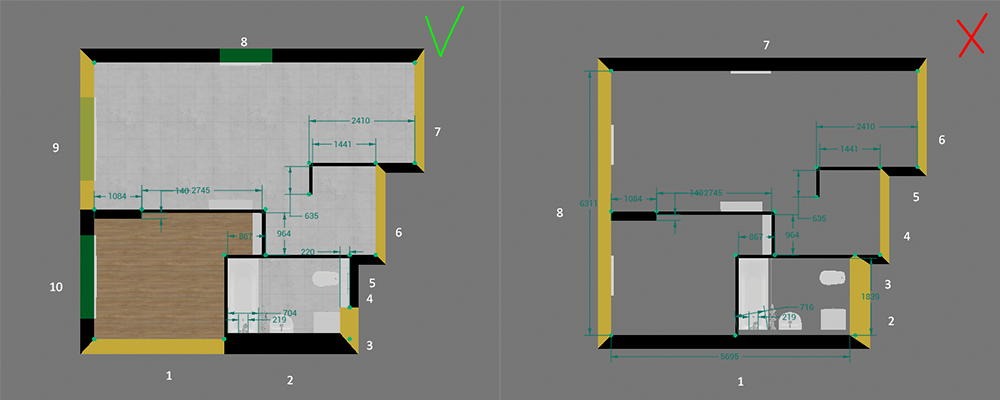

Обратите внимание, что каждый отрезок стены является отдельной стеной. Нельзя сделать периметр квартиры из четырех стен и прислонить к ним внутренние стены, это противоречит логике программы.

Чтобы выделить все стены, в режиме “Помещение” зажмите клавишу Ctrl и потяните, зажав левую кнопку мыши.
Чтобы выделить все объекты в сцене, нажмите комбинацию клавиш “Ctrl+A”.
Чтобы выделить ряд стен, в режиме “Помещение” выделите первую стену, зажав “Shift” выделите последнюю стену.

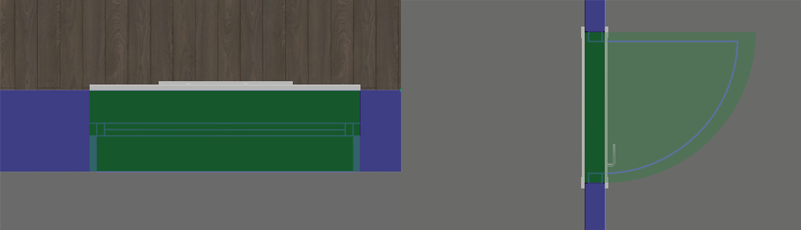

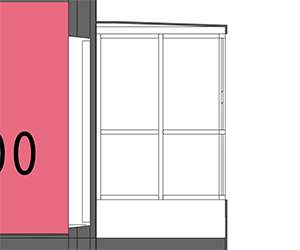

4. Создание балконов

Выбор способа построения балкона на усмотрение исполнителя.

Вид в плане	Способ создания
	https://youtu.be/hCmnQmgjDdM
	https://youtu.be/QrGkta5Jhbs
	https://youtu.be/szDmcoYS0is
	https://youtu.be/oMvEGdocRTo

5. Создание дверных и оконных проемов

Создайте дверные и оконные проемы и вставьте в них двери и окна соответствующей конфигурации.

Подъем окна и его высота указываются на разрезе в ТЗ
Стандартная высота дверных проемов 2050 мм., порталов (проемов без дверей) 2100 мм.
Ширину дверей и окон можно определить по чертежу.

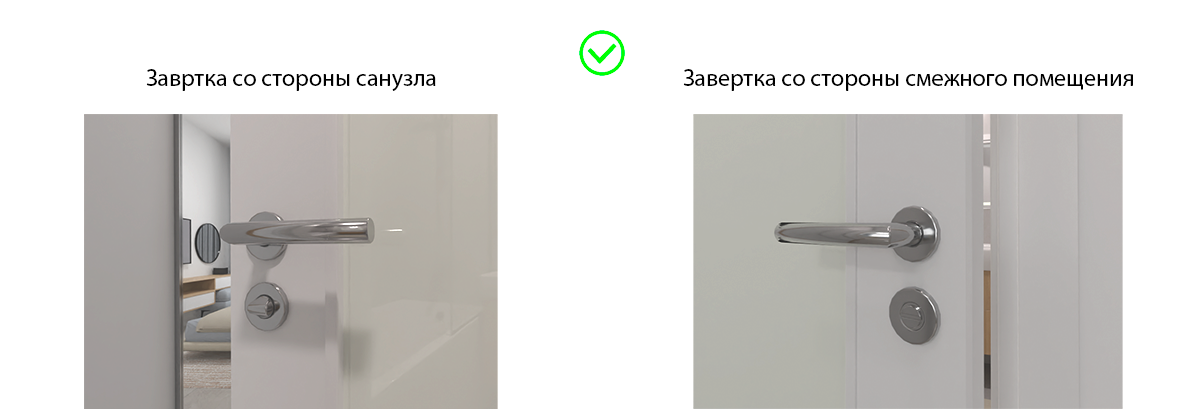

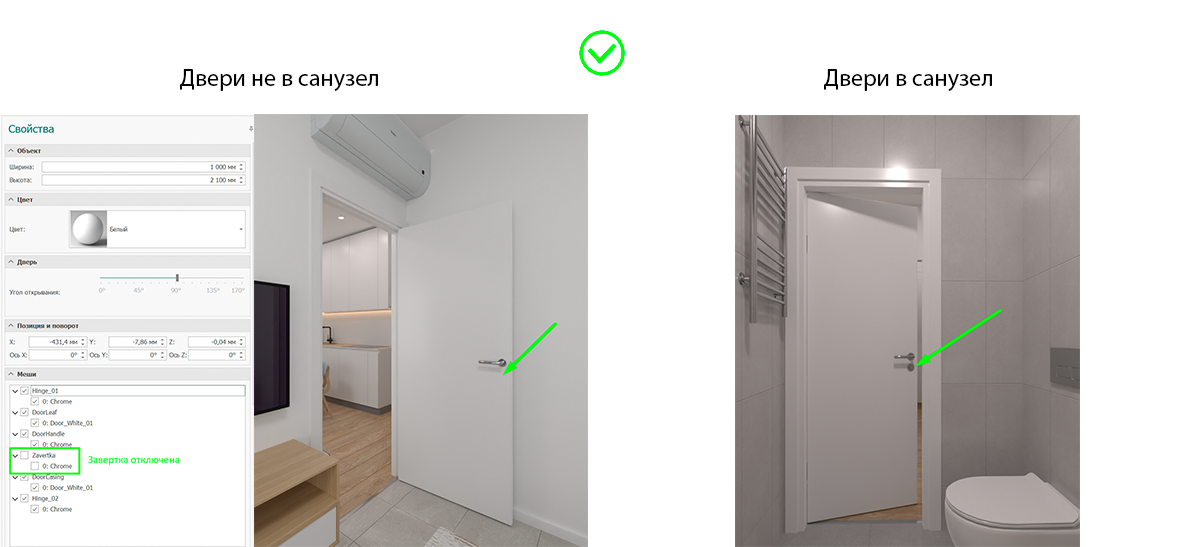

Завертка ставится на двери ведущие в санузлы, на дверях в других помещениях ее следует скрывать через вкладку Меши. Завертка должна быть обращена поворотной частью в сторону санузла.

Подробнее о создании проемов: Создание дверных и оконных проемов и Виды отделки

Процесс создания угловых окон из ПВХ профиля: https://youtu.be/wKHNOsIzydA

Процесс создания угловых окон из алюминиевого профиля: https://youtu.be/NBwyYuR1Bf4 Пример:https://dev.pik3d.ru/doc/files/Corner_window_2/

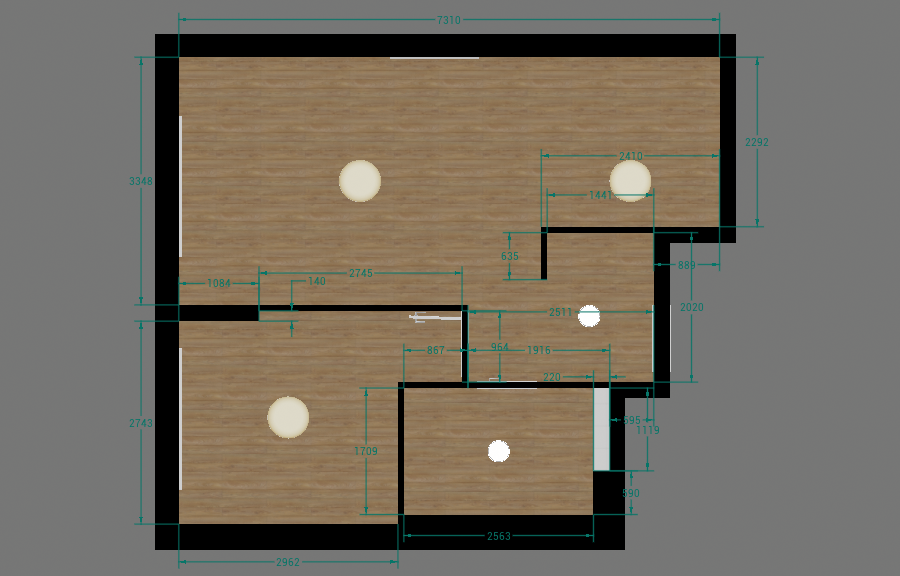

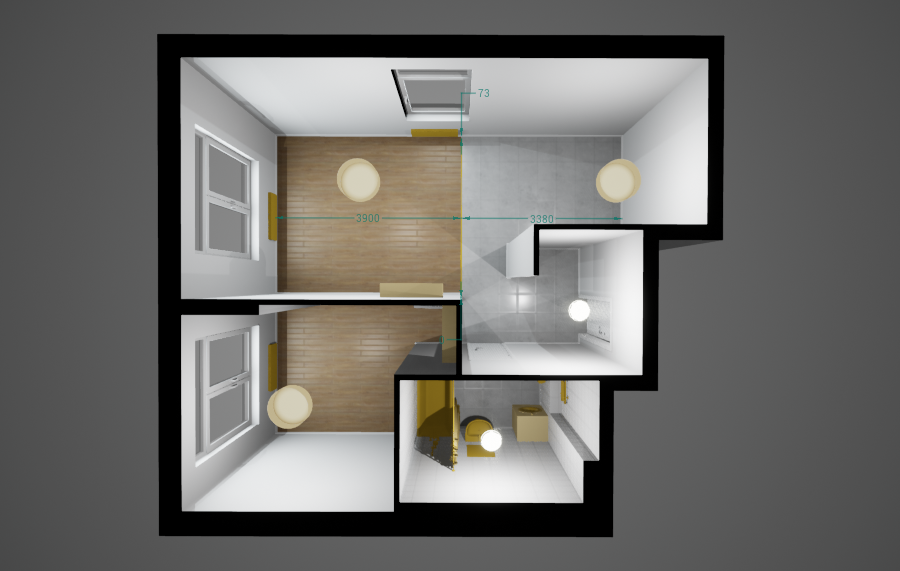

6. Расстановка потолочных светильников

Разместите светильники согласно плану расстановки осветительных приборов. Обратите внимание, что от вида отделки зависит вид осветительных приборов (Виды отделки). Подробнее о способах расстановки: Элементы интерьера и Создание интерьера.

Если у вас пропадают только что созданные светильники, скорее всего у вас нажата клавиша Скрывать стены.

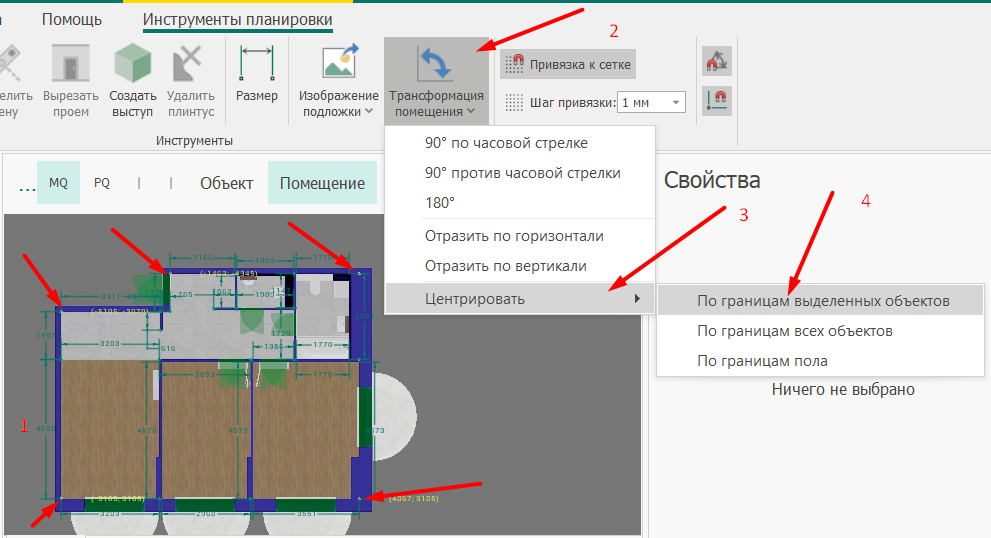

7. Центрирование квартиры

Обратите внимание на шаг привязки, чем он меньше, тем точнее будет центровка. При центрирование слетают настройки положения текстур на элементах помещения. Поэтому лучше сначала полностью собрать квартиру включая балконы, отцентрировать и только потом настраивать положение текстур.

Вид	Описание и применение	Последовательность действий
По границам выделенных объектов	Используется при центрировании квартир без балконов либо с французскими балконами. Обратите внимание, чтобы центирование было корректным, необходимо, чтобы все точки соединения стен лежали внутри помещения. В данный момент не используется	В режиме “Помещение” укажите крайние точки квартиры (3 и более точки). Нажмите “ По границам выделенных объектов”.
По границам всех объектов	Используется при центрировании квартир с большими балконами и террасами. При центрировании учитываются все объекты в сцене за исключением сфер с фоном.	В режиме Помещение нажмите По границам всех объектов.

8. Материалы

Назначьте на стены и пол необходимые материалы отредактируйте расположение и поворот текстур в соответствии с чертежами в ТЗ. Подробнее о материалах: Работа с материалами помещения, Виды отделки.

Если у вас на плане полов указано сразу два материала в одном помещении, разделите пол используя стену с функцией Условная. Подробнее можно прочитать: Редактирование пола, потолка и плинтуса

Проверьте, чтобы торцы стен, выходящие в помещение, и оконные откосы имели материал внутренних стен или плитки (для санузлов) и масштаб 100% на втором текстурном канале на панели Свойства.

Проверьте, чтобы полигоны внешних стен имели материал Default Seam и масштаб 5% на втором текстурном канале на панели Свойства.

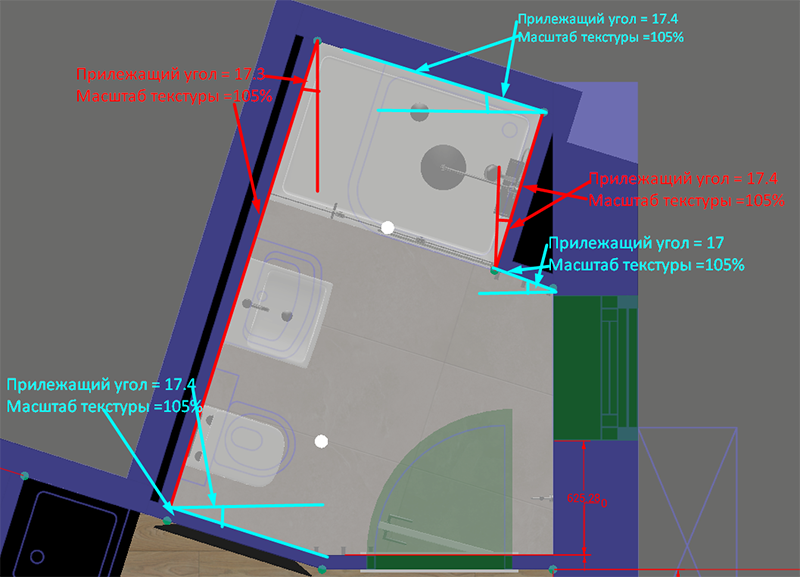

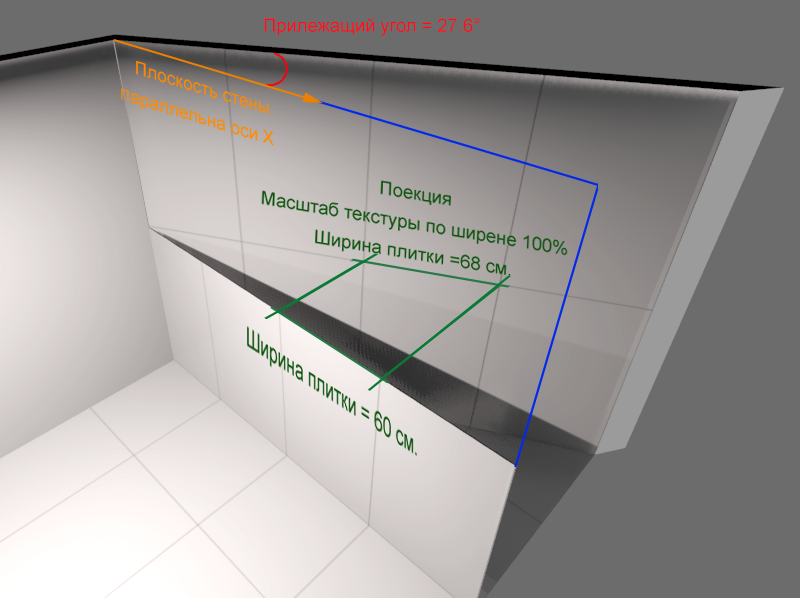

При наложении текстуры с рисунком на плоскость, находящуюся под углом к осям X и Y (отличным от 90°), рисунок деформируется, так как наложение происходит за счет проецирования с плоскости оси на плоскость стены, находящуюся под углом. Чтобы компенсировать расхождение и вернуть текстуре исходные пропорции, необходимо изменить масштаб текстуры по ширине на угловой плоскости в зависимости от размера прилежащего угла.

Последовательность действий:

1. Определите величину угла между стеной, находящейся под углом, и осью X или Y. Величина угла должны быть диапазоне от 1° до 45°. Если ваш угол больше используйте формулу:

90 - данный угол = необходимый угол

2. Далее по таблице ниже определите необходимый масштаб текстуры по ширине.

Угол	Масштаб	Угол	Масштаб	Угол	Масштаб	Угол	Масштаб	Угол	Масштаб
1	100	10	102	19	106	28	113	37	125
1.5	100	10.5	102	19.5	106	28.5	114	37.5	126
2	100	11	102	20	106	29	114	38	127
2.5	100	11.5	102	20.5	107	29.5	115	38.5	128
3	100	12	102	21	107	30	115	39	129
3.5	100	12.5	102.4	21.5	107.5	30.5	116	39.5	130
4	100	13	103	22	108	31	117	40	131
4.5	100	13.5	103	22.5	108	31.5	117	40.5	132
5	100	14	103	23	109	32	118	41	133
5.5	100	14.5	103	23.5	109	32.5	119	41.5	134
6	101	15	104	24	109	33	119	42	135
6.5	101	15.5	104	24.5	110	33.5	120	42.5	136
7	101	16	104	25	110	34	121	43	137
7.5	101	16.5	104	25.5	111	34.5	121	43.5	138
8	101	17	105	26	111	35	122	44	139
8.5	101	17.5	105	26.5	112	35.5	123	44.5	140
9	101	18	105	27	112	36	124	45	141
9.5	101	18.5	105.4	27.5	113	36.5	124

9. Добавление объектов

Добавьте в сцену сантехнику в соответствии с видом отделки (Виды отделки), кондиционеры, порожки и радиаторы. Подробнее о размещении объектов: Создание интерьера и Элементы интерьера .

Если вы создаете квартиру с мебелью, добавьте элементы интерьера: Меблирование квартир

Обратите внимание, что некоторые объекты имеют привязку по высоте и “примагничиваются” к часто используемым высотам.

10. Добавление фона за окном

Проверьте, чтобы у сферы на панели Свойства стояла галочка напротив скрыть на виде сверху.

Способ установки:

1. Перейдите на вид Сверху

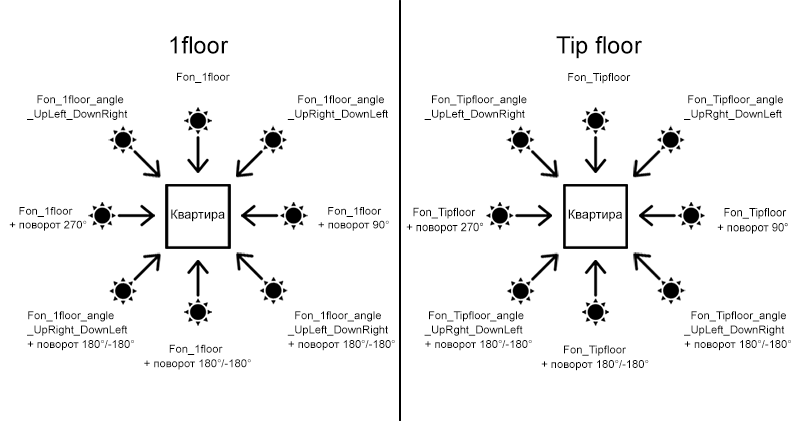

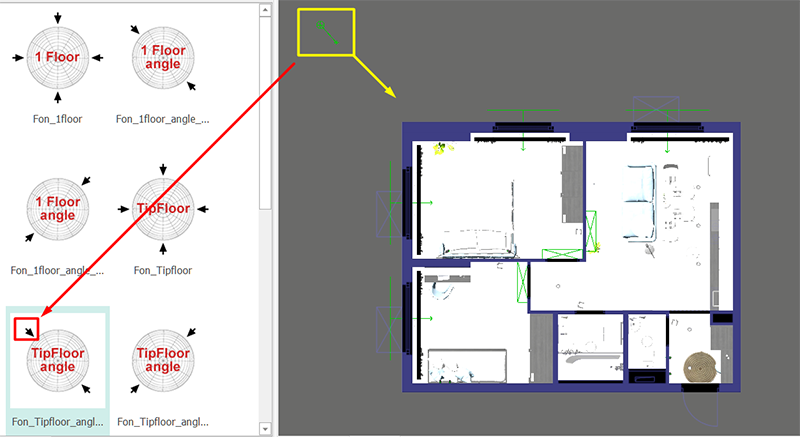

2. Выберите в зависимости от этажа расположения, типа квартиры и направления солнца подходящую сферу в раздел Окна - Environment.

Для квартир со стандартной отделкой

Если ваша квартира находится на первом этаже, выберите сферу из раздела 1floor/1floor_angle (для квартир со стандартной отделкой) или Fon_1floor_PIKPlus (для квартир с премиум отделкой), если ваша квартира находится на любом этаже кроме первого, выберите сферу из раздела Tipfloor/Tipfloor_angle (для квартир со стандартной отделкой) или Fon_Tipfloor_PIKPlus (для квартир с премиум отделкой). Направление солнца доступное для каждой сферы отмечено на превью стрелочками. Сферы с пометкой angle следует использовать для угловых квартир с угловым освещением. Если окна квартиры выходят на одну сторону или на две противоположные и солнце имеет небольшой угол, необходимо использовать сферу с прямым солнцем. Сферы для премиум отделки универсальные для углового и прямого освещения.

3. Перетащите сферу во viewport

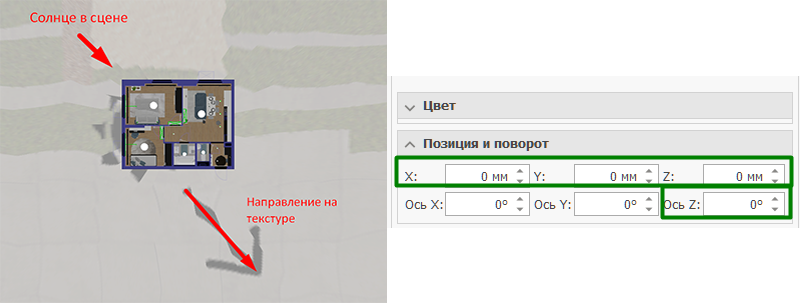

4. Выставите сферу в 0 по всем осям на панели Свойства - Позиция и поворот

5. При необходимости поверните ее на нужное количество градусов. Снизу на сфере есть указатель направления солнца, для удобства ориентирования. Обратите внимание, что стрелка несет информативный характер, ее не следует совмещать с вашим солнцем градус в градус, достаточно того, что они светят с одного угла в одном направлении. Поворачивать сферу с фоном можно исключительно на величину кратную 90° (0°, 90°, 180°, 270°), так чтобы дома на фоне оставались параллельны стенам квартиры. (Исключение: квартиры со стенами под углом). Узнать угол поворота для вашей сферы можно по схеме ниже.

Для квартир со стандартной отделкой:

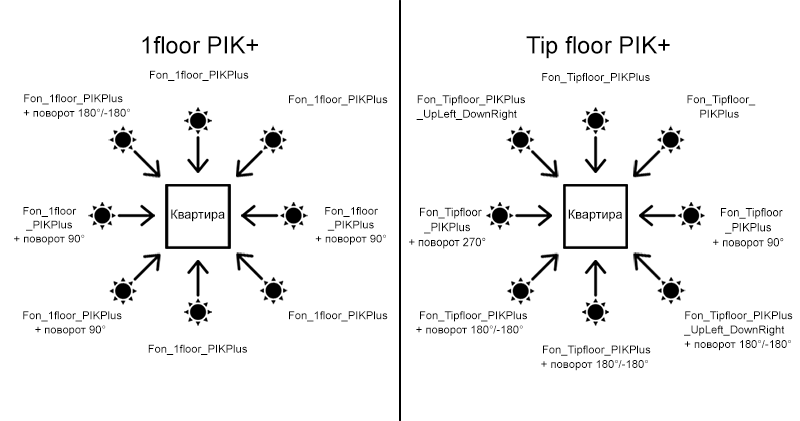

Для квартир с премиум отделкой:

11. Освещение

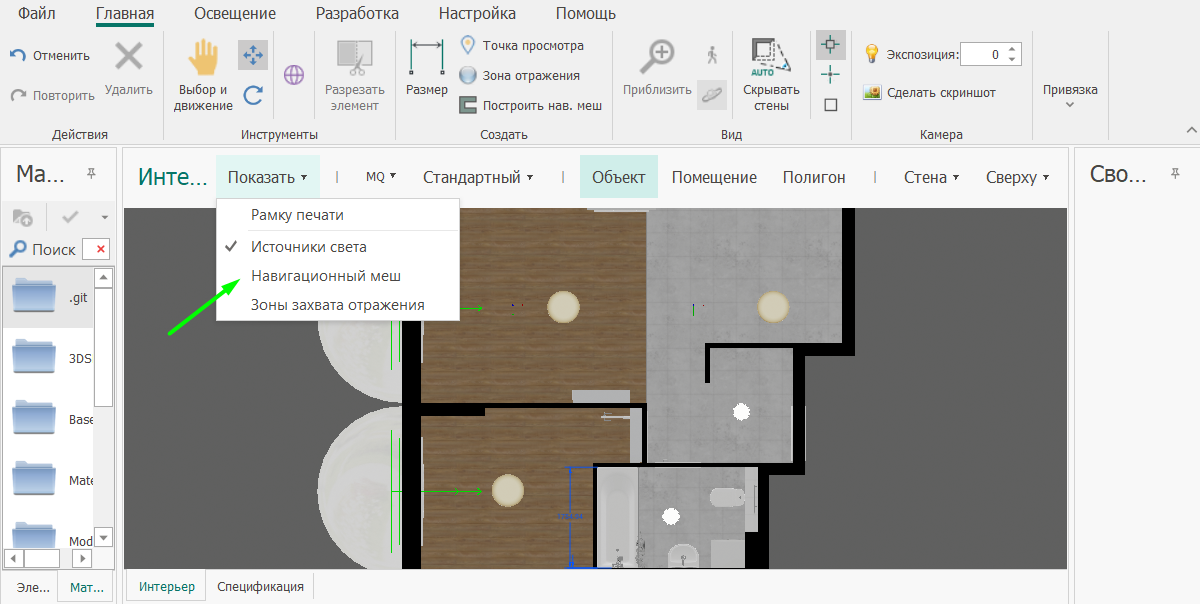

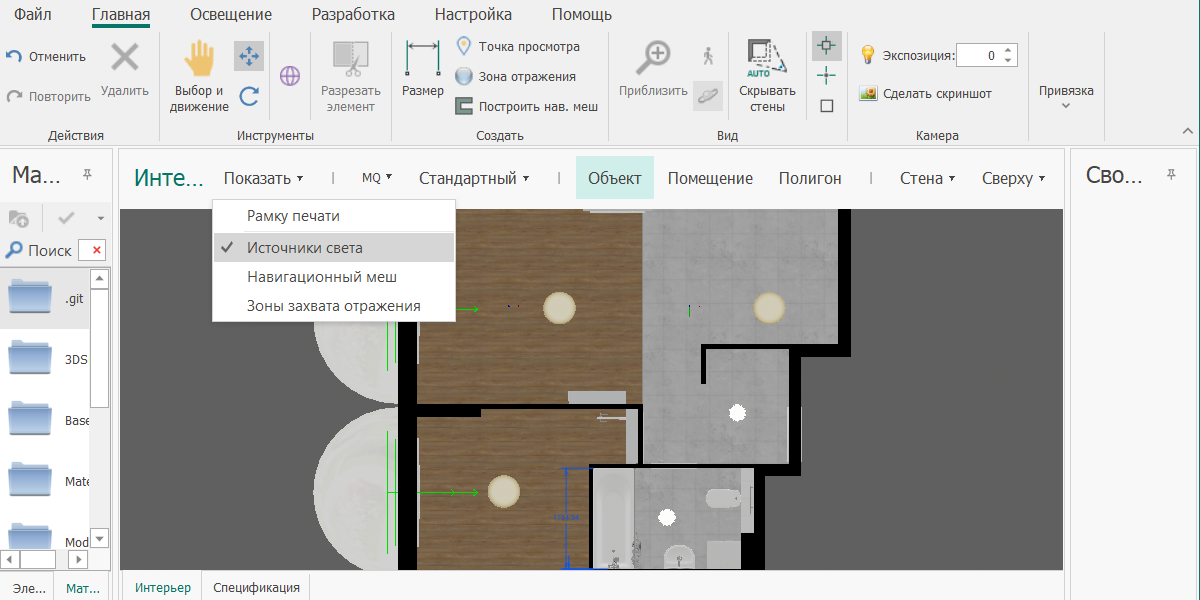

Отключить отображение источников света можно во вкладке Показать.

11.1. Солнце.

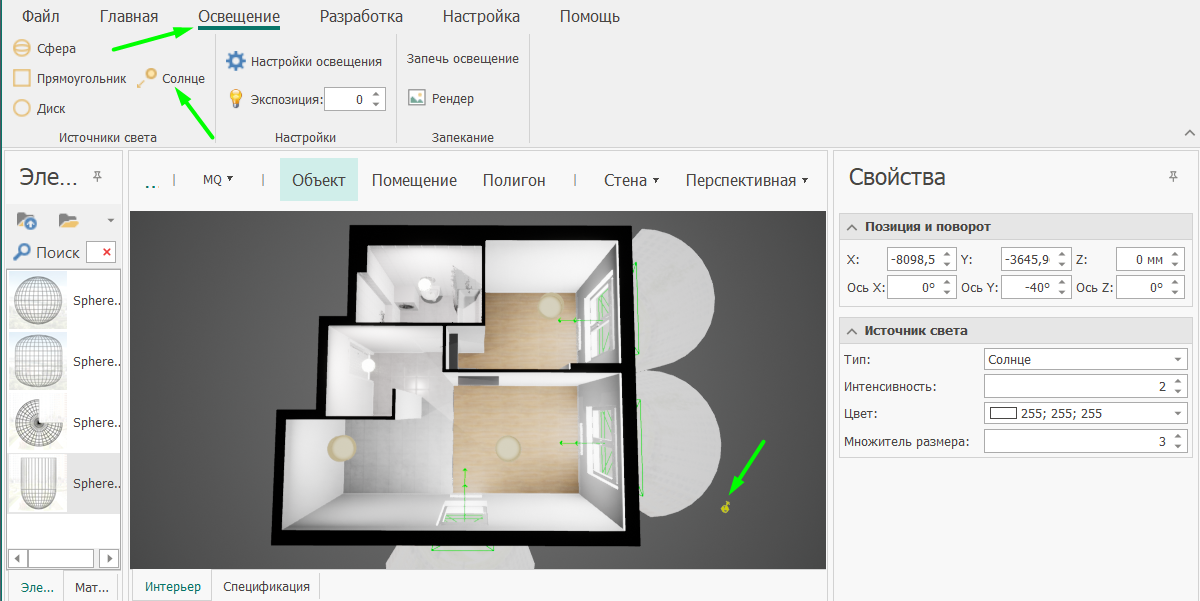

На панели Освещение выберите Солнце и нажмите левой клавишей мыши в произвольном месте Viewport. Создастся новый источник света (солнце).

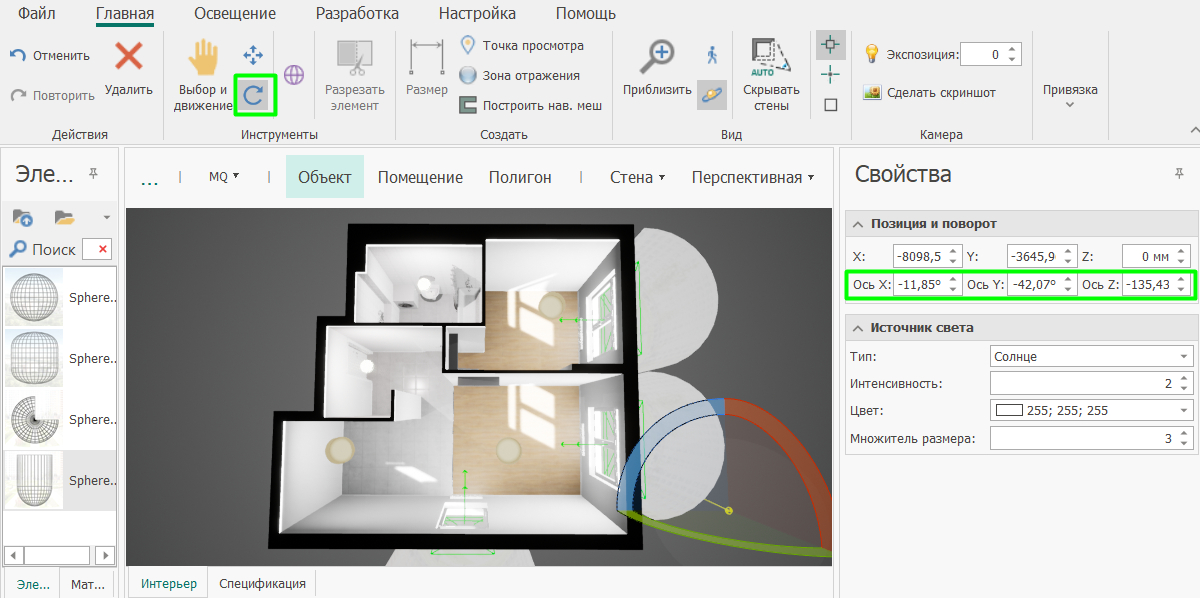

Используя вкладку Позиция и поворот на панели Свойства либо функцию Выбор и вращение на Панели инструментов, позиционируйте солнце, ориентируясь по световым пятнам на полу. Обратите внимание, что в режиме Низкое качество (LQ) световые пятна на полу не отображаются.

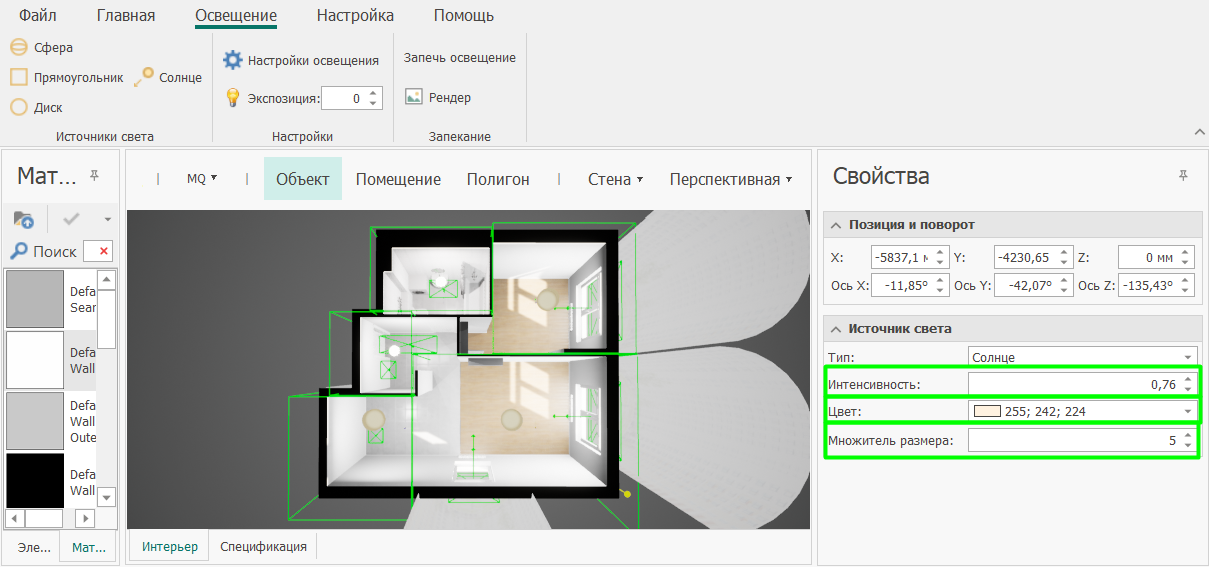

Настройте интенсивность, цвет солнца и множитель размера (Size muitiplier) на панели Свойства. Код цвета: FFF2E0. Интенсивность: 0,76. Множитель размера: 5.

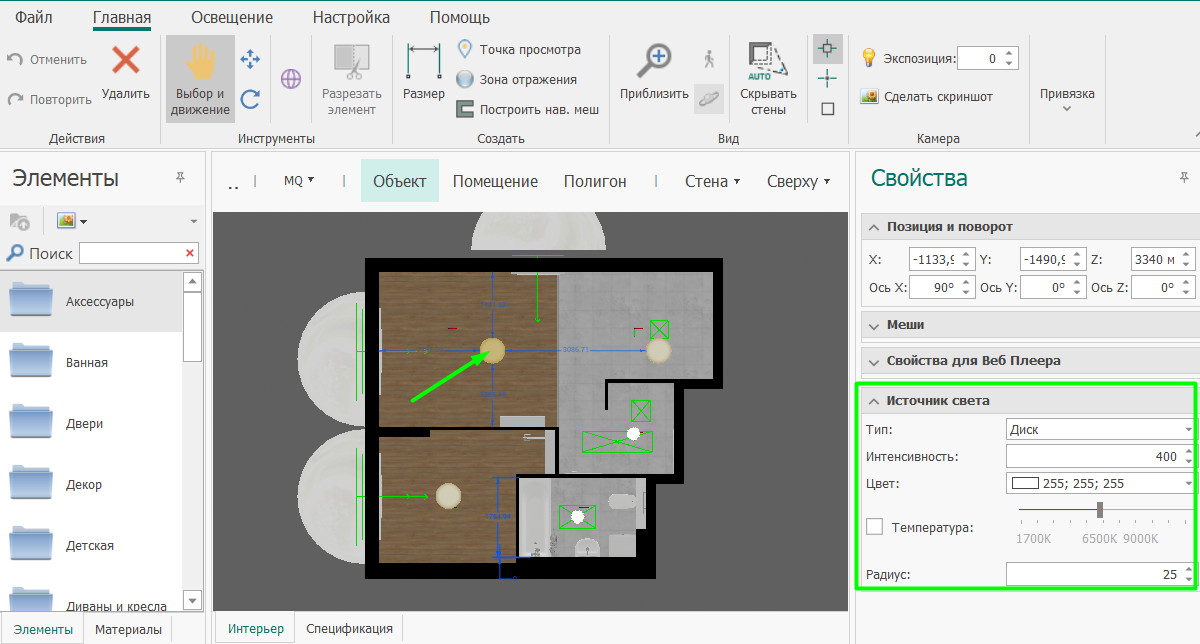

11.2 Встроенные источники света.

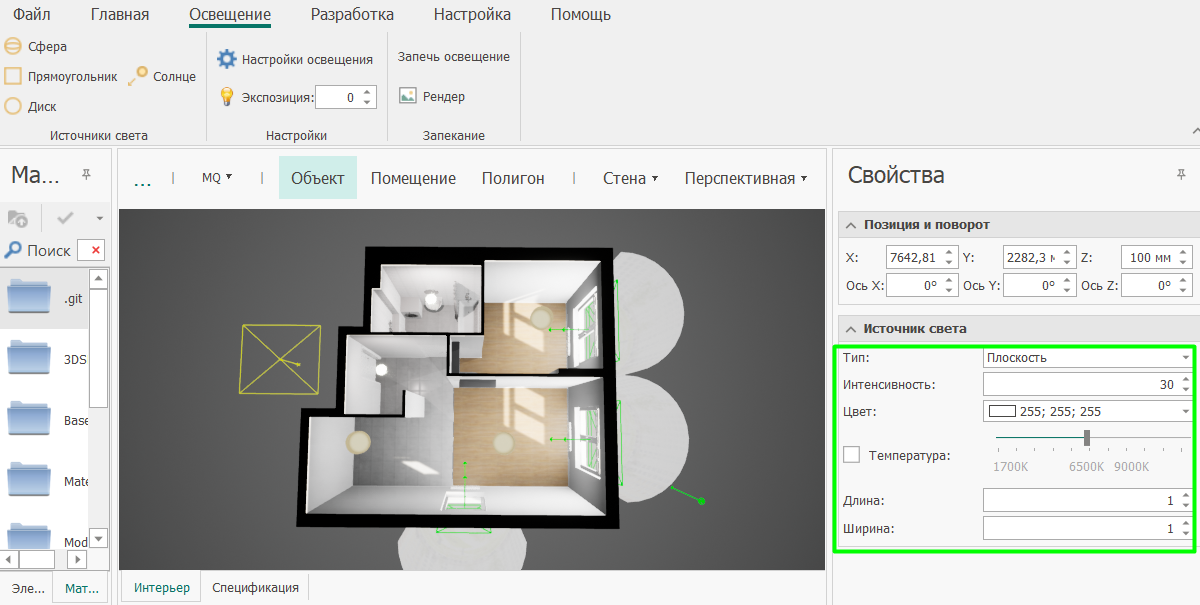

Выделив светильник либо окно (так же можно выделять источники света отдельно от объекта), на панели Свойства можно настроить его тип, интенсивность, цвет/температуру, габаритные размеры.

Обратите внимание, что меняя интенсивность освещения при выделенном окне, вы меняете интенсивность обоих оконных источников света сразу. Чтобы настроить их по отдельности, надо выделять источник света, а не окно.

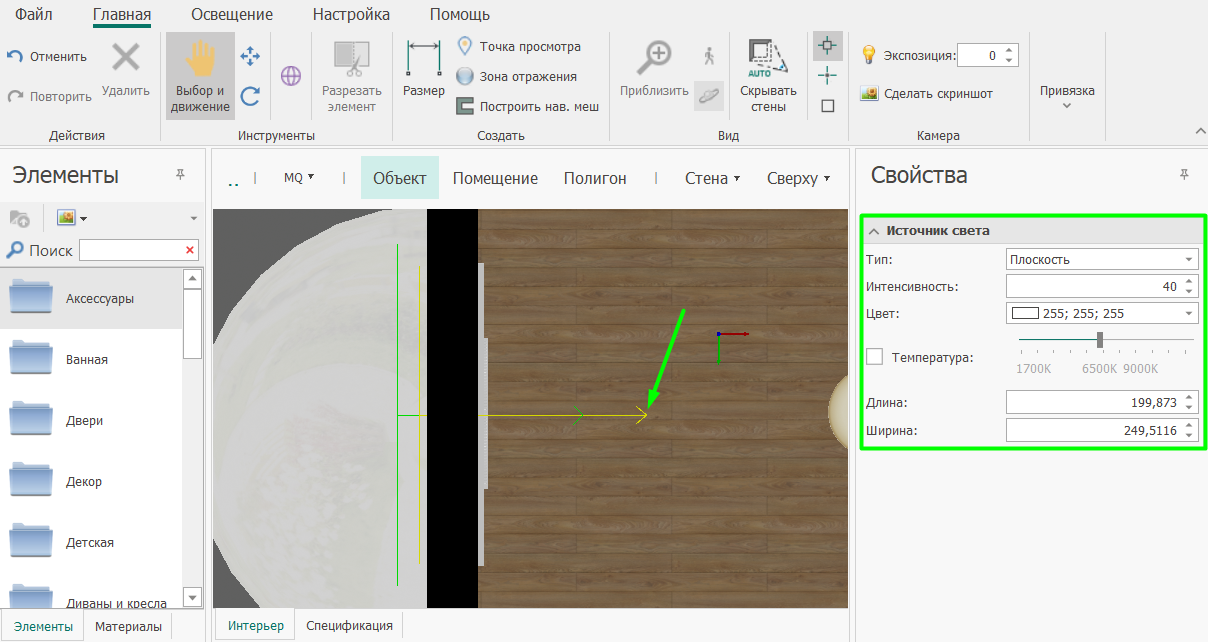

11.3 Дополнительные источники света.

Источники света можно добавить в торшеры и бра, использовать для подсветки кухни либо как дополнительные источники света в затененных местах квартиры.

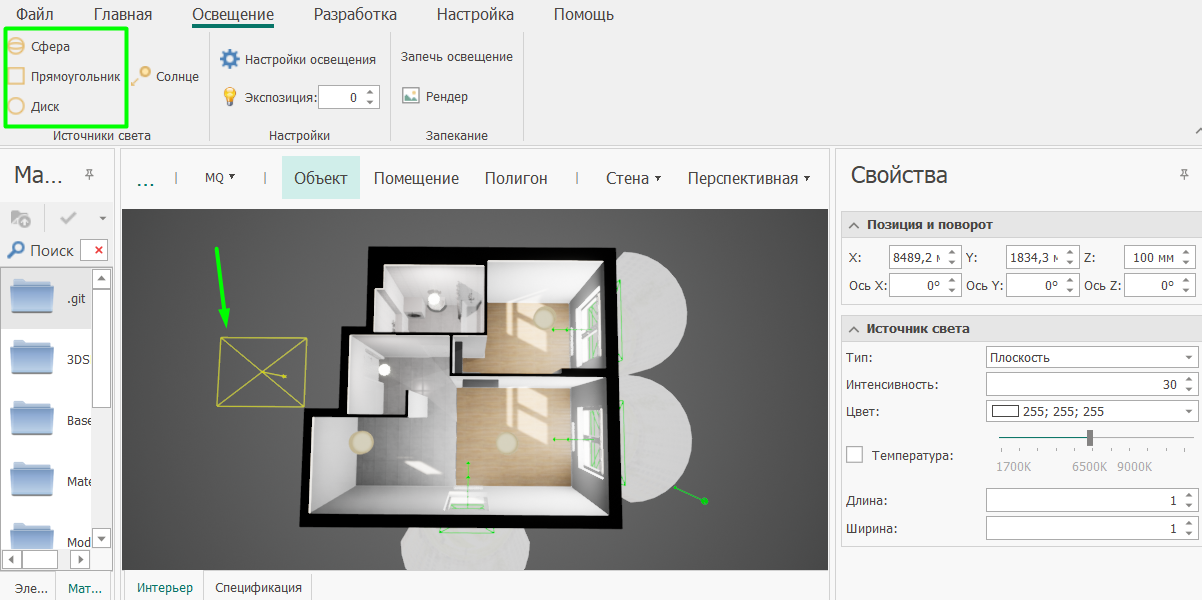

На Панели Инструментов во вкладке Освещение выберите одну из представленных форм источника света. Зажав левую клавишу мыши, потяните курсор во Viewpot-е.
На панели Свойства можно откорректировать интенсивность, цвет/температуру источника света, поменять тип, а также изменить его размеры.

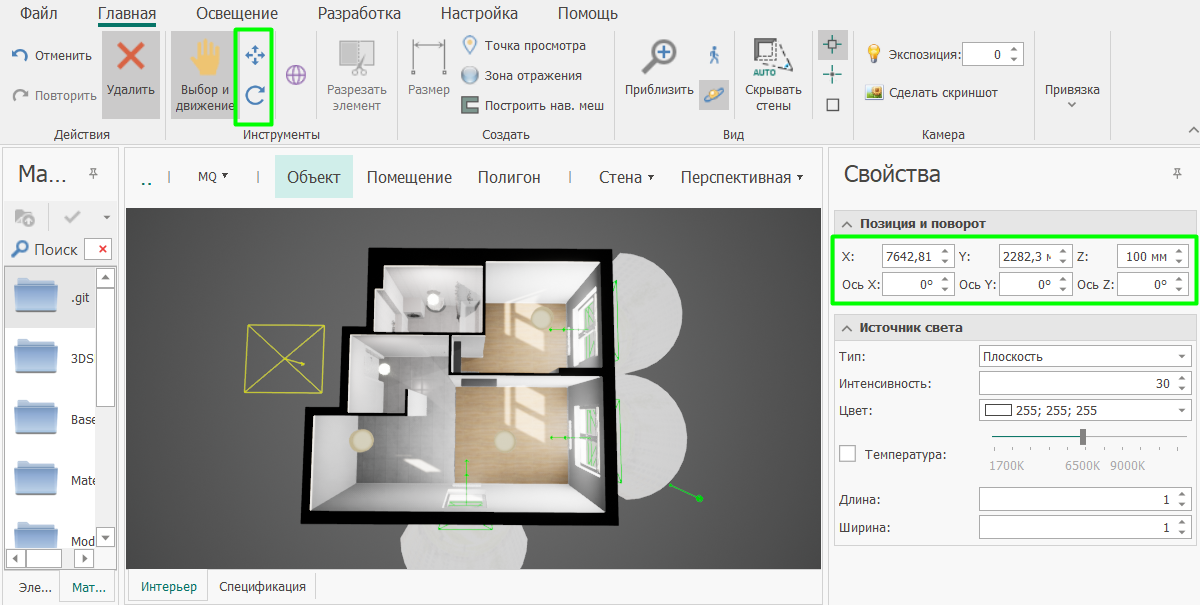

Откорректировать положение источника света можно используя функции Выбор и перемещение, Выбор и вращение, а также вкладку Позиция и поворот.

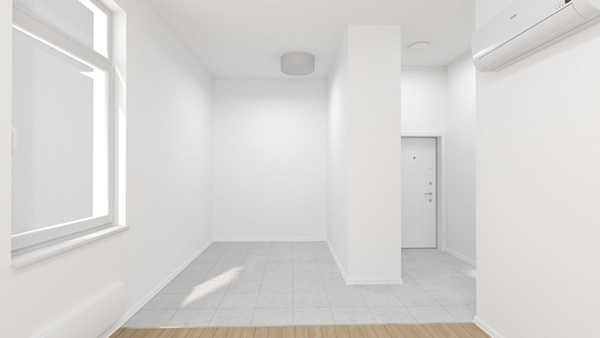

12. Рендер (тестовый раздел)

Встроенный рендер можно использовать для первичной проверки освещения.

В Interrior Craft используется рендер отличный от Vray, поэтому результаты рендера могут отличаться. В разделе приведены настройки приближенные к Vray.

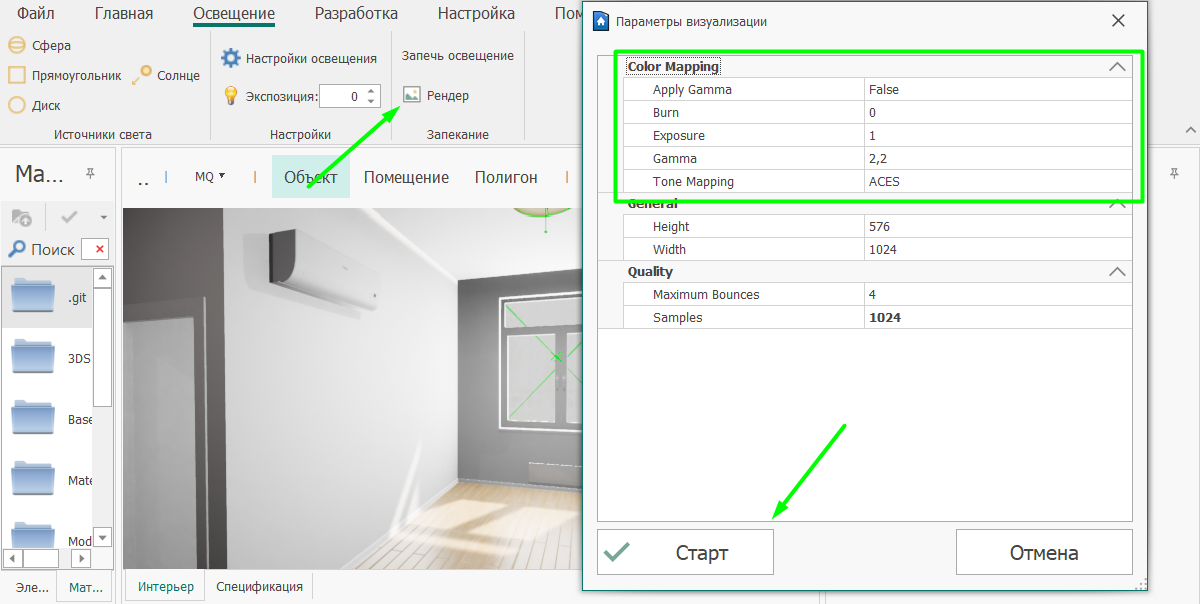

Выставьте ракурс в режиме Перспектива. Во вкладке Освещение нажмите Рендер.

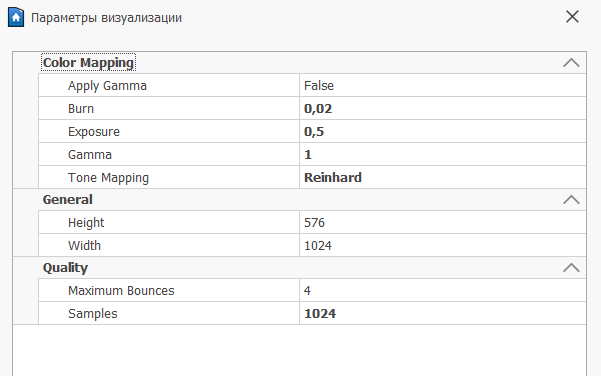

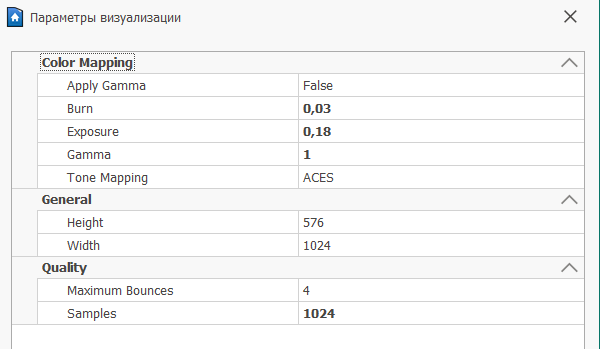

2. Откорректируйте параметры визуализации, в зависимости от дальнейшего способа запекания текстур. Подробнее о способах запекания: Запекание текстур

Результат рендера в ICraft и 3Ds Max может отличаться, так как используются разные рендер движки.

Если используете способ запекания Light Maps

Если используется способ запекания Cоmbined Maps (не используется)

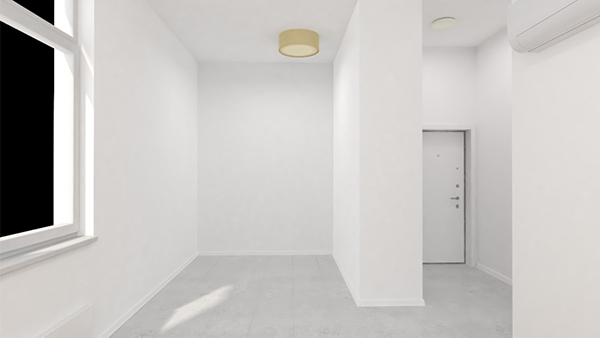

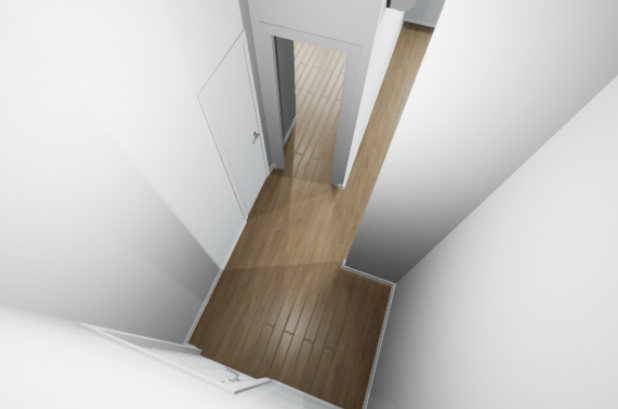

Таблица сравнения результатов рендера.

Interior Craft	3Ds Max (Vray)

13. Камеры помещений

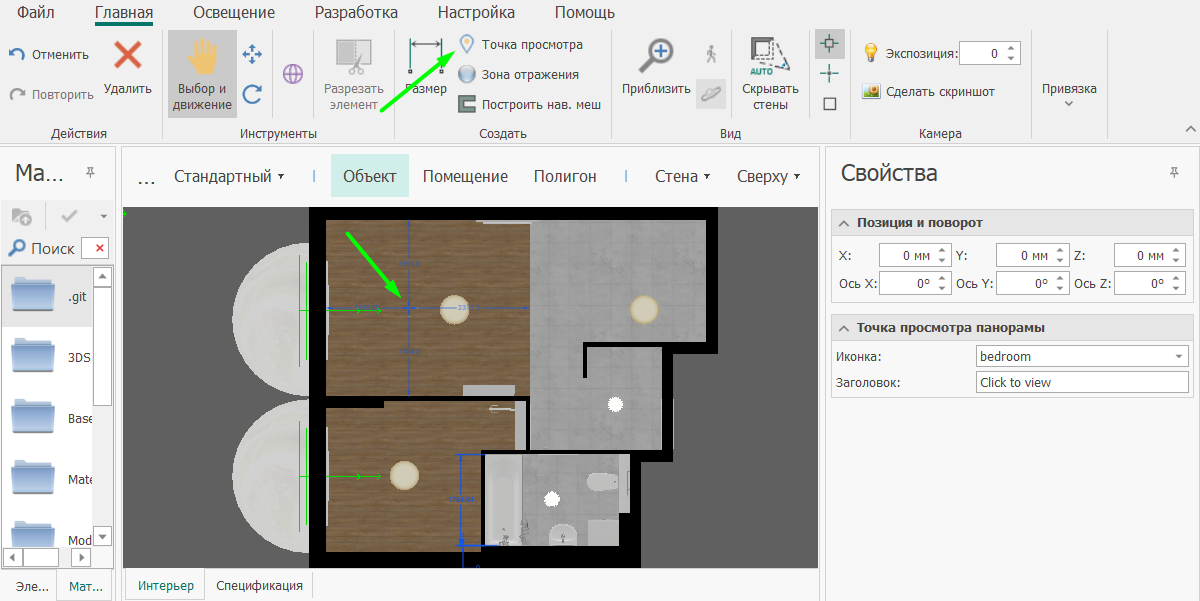

На панели Инструментов во вкладке Главная выберите Точка просмотра. Щелкните левой клавишей мыши во viewport-е по месту, где планируется камера.

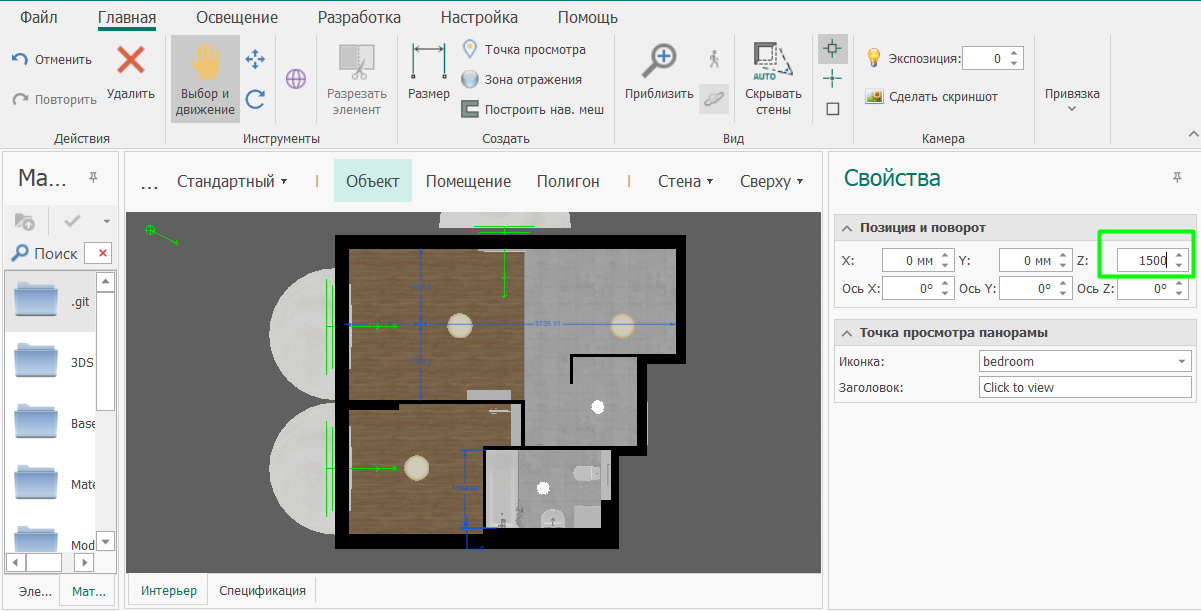

2. Задайте высоту камеры по оси Z. Стандартная высота: 1500 мм.

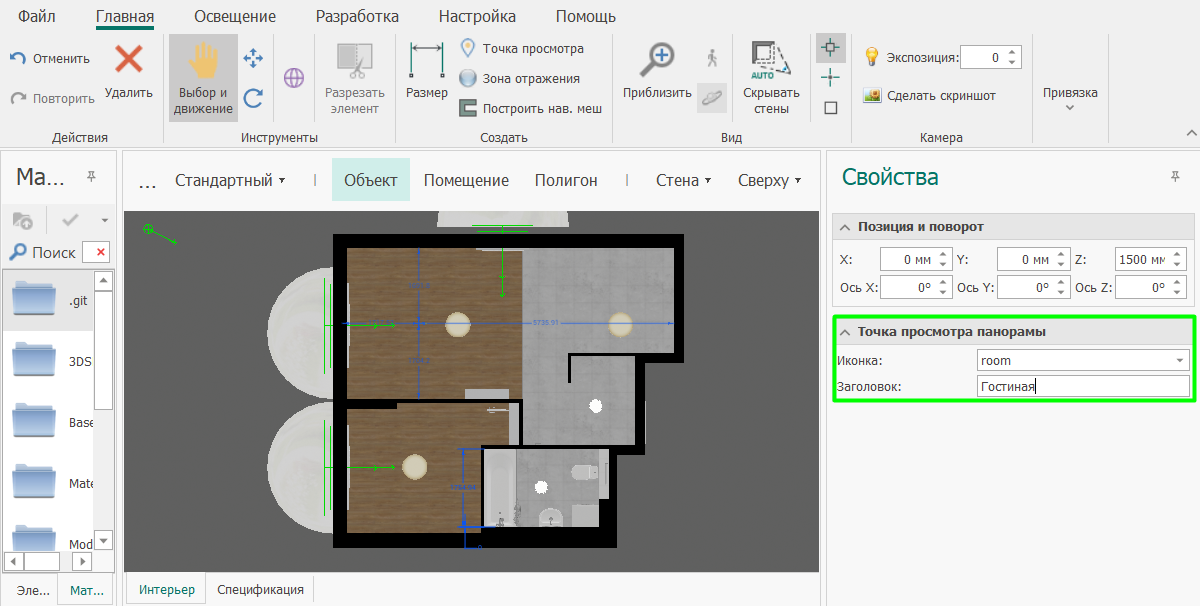

3. Во вкладке Точка просмотра панорамы выберите иконку соответствующую помещению и впишите заголовок (название помещения).

bedroom - Спальня
bathroom - Ванная
kitchen - Кухня
hallway - Прихожая
nursery - Детская
room - Гостиная
terrace - Терраса
office - Кабинет
wash - Постирочная
pantry - Гардеробная
office - Библиотека
office - Музыкальная студия
office - Комната для творчества
office - Комната для спорта

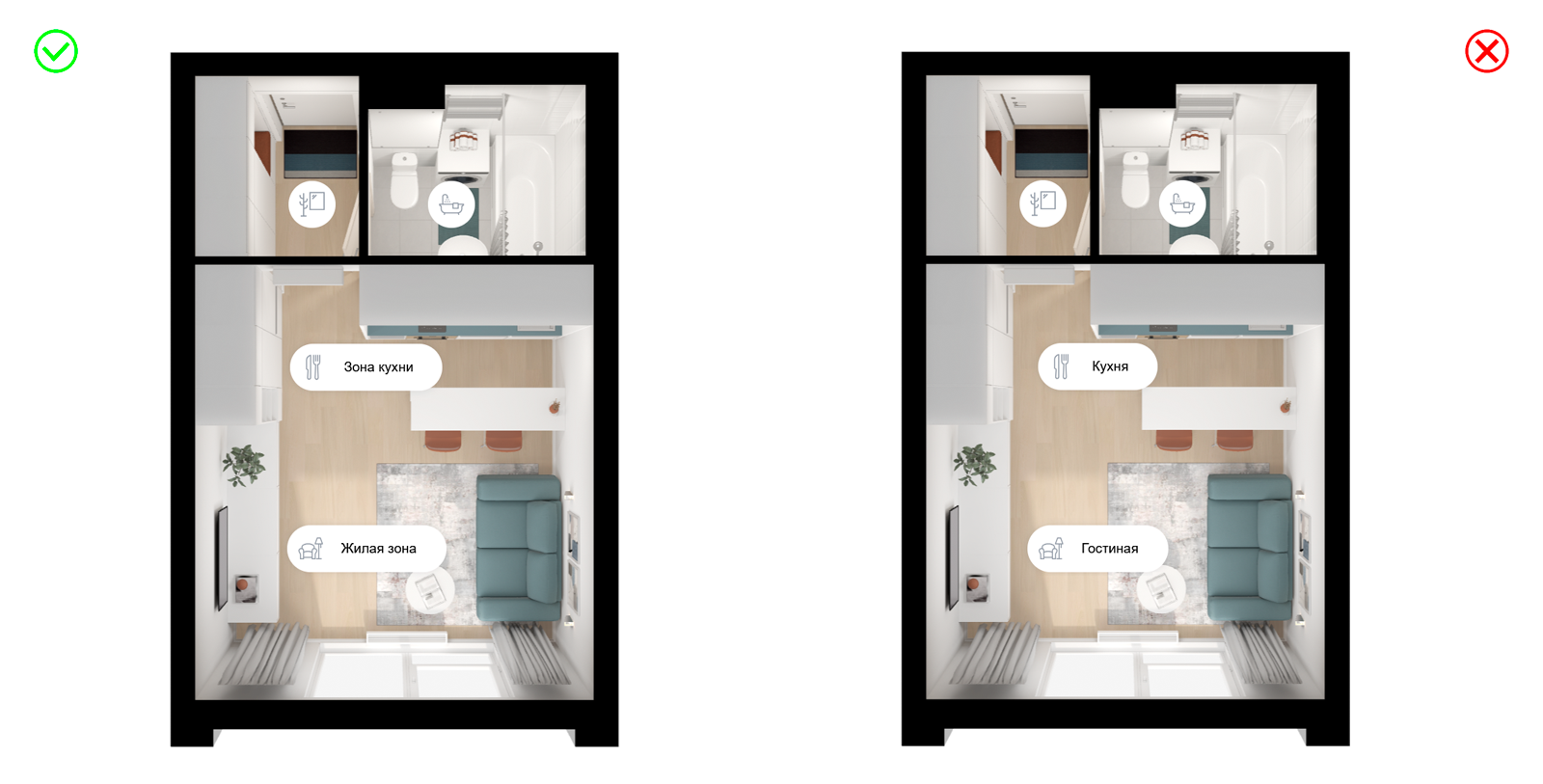

Для кухонь без выделенной спальной зоны применяются следующие названия помещений относительно иконок:

room - Жилая зона
kitchen - Зона кухни

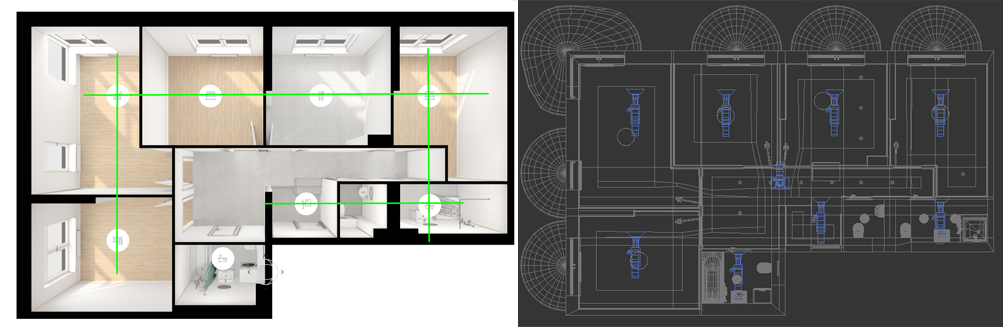

4. Камеры размещаются на открытом пространстве, не над мебелью. В движке они отображаются, как марки помещений. По возможности камеры должны быть отцентрированы друг относительно друга.

В санузле без ванны или душевого поддона камеру не ставятся.

Разместить камеры по квартире можно, копируя одну из них по осям X и Y с зажатой клавишей Shift и меняя ей параметры в зависимости от помещения.

Выровнять камеры друг относительно друга можно, используя числовые значения во вкладке Позиция и поворот.

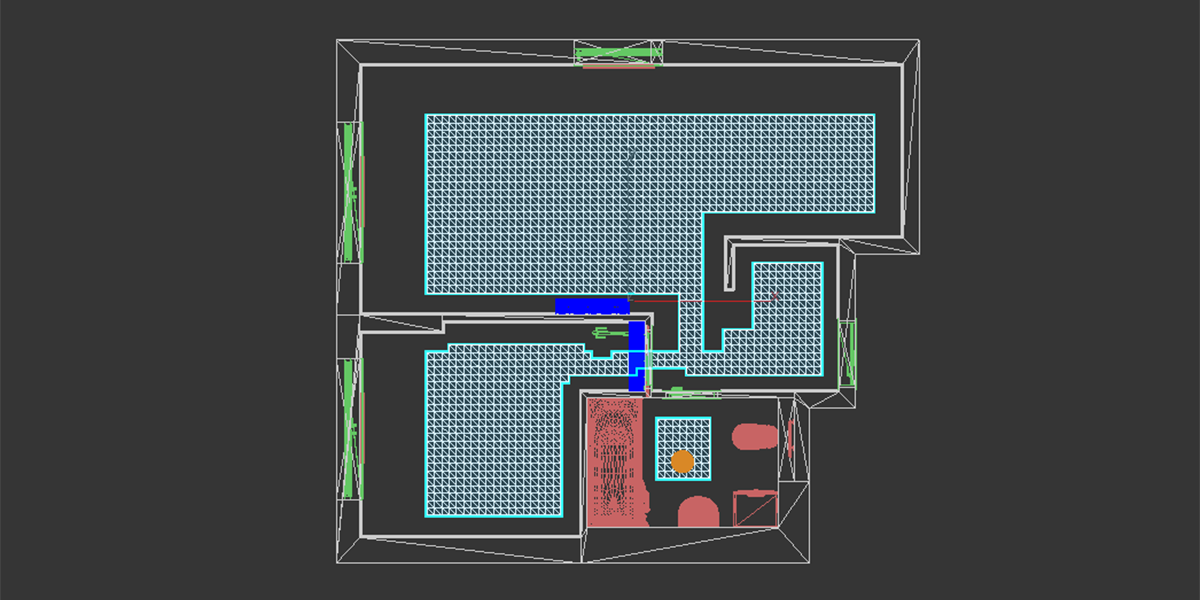

14. Reflection Probe

Позволяет построить отражения в движке. Должна захватывать все объекты включая внешние полигоны стен, пол, потолок и входную дверь. На каждую комнату своя reflection probe.

Обратите внимание

Подробнее про работу и размещение reflection probe : Настройка квартиры в 3DS Max
На один объект может действовать до 4х reflection probe, сверх этого числа не будут учитываться в web движке.

Способ создания:

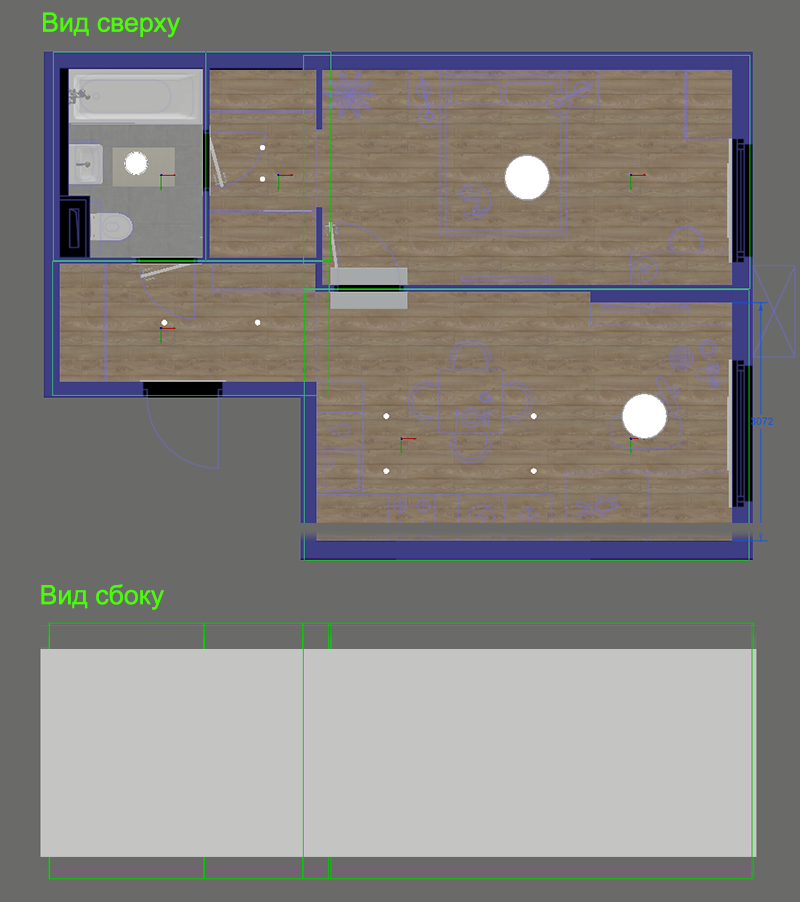

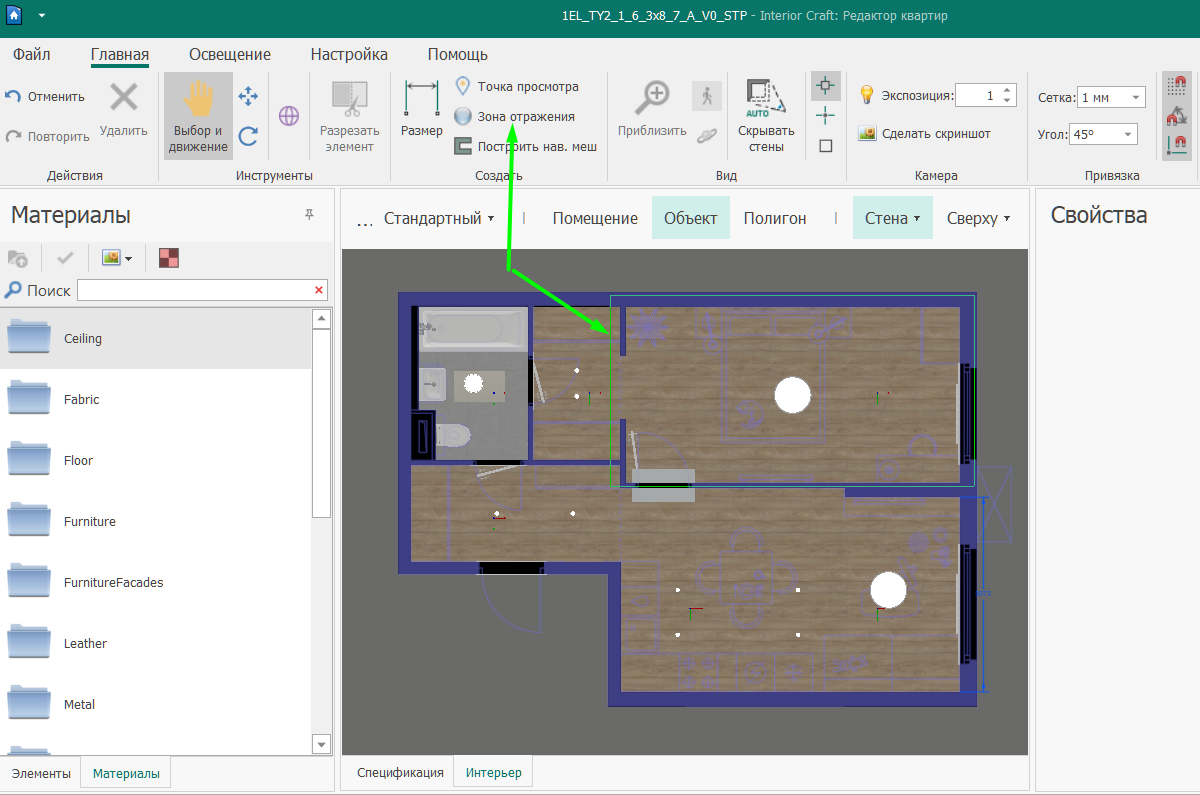

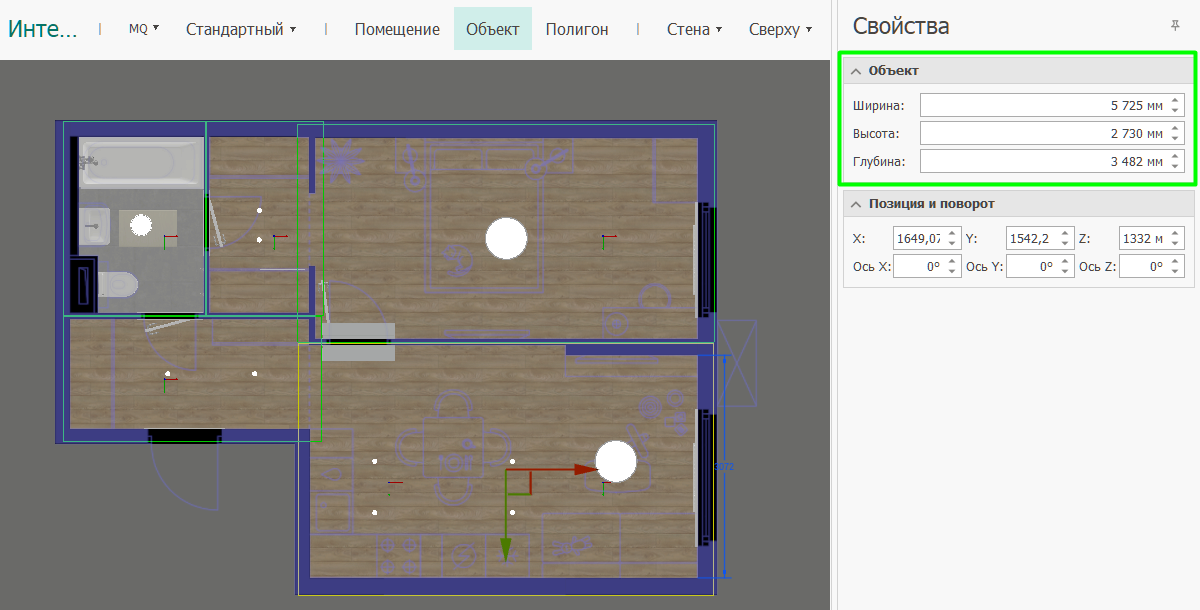

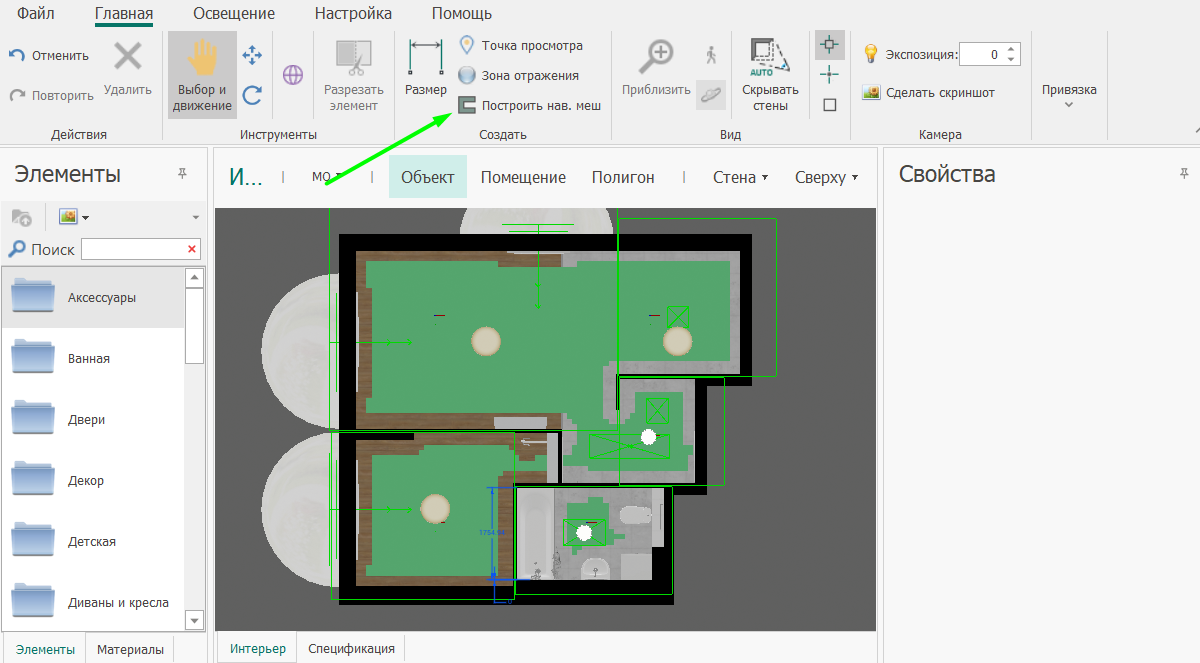

1. На панели Инструментов во вкладке Главная выберите Зона отражения. Зажал левую клавишу мыши, растяните Reflection Probe на все помещение.

Разместите зоны отражения во всех помещениях. Подробнее про размещение reflection probe: Настройка квартиры в 3DS Max (Пункт 2.11)

Обратите внимание, что для каждого помещения должна быть отдельная Reflection Probe. Недопустимо размещать одну Reflection Probe на несколько помещений.
