Для более точного создания помещения, чертеж этого помещения подгружается в программу посредством функции Изображение подложки:
Формат изображения: dds, bmp, jpg, jpeg, png. Изображение должно быть черно-белым.
Последовательность действий:
Нажимаем на кнопку Изображение подложки
Функция вызывает окно Выбор изображения, в котором следует найти и выбрать нужное изображение. После чего нажать Открыть

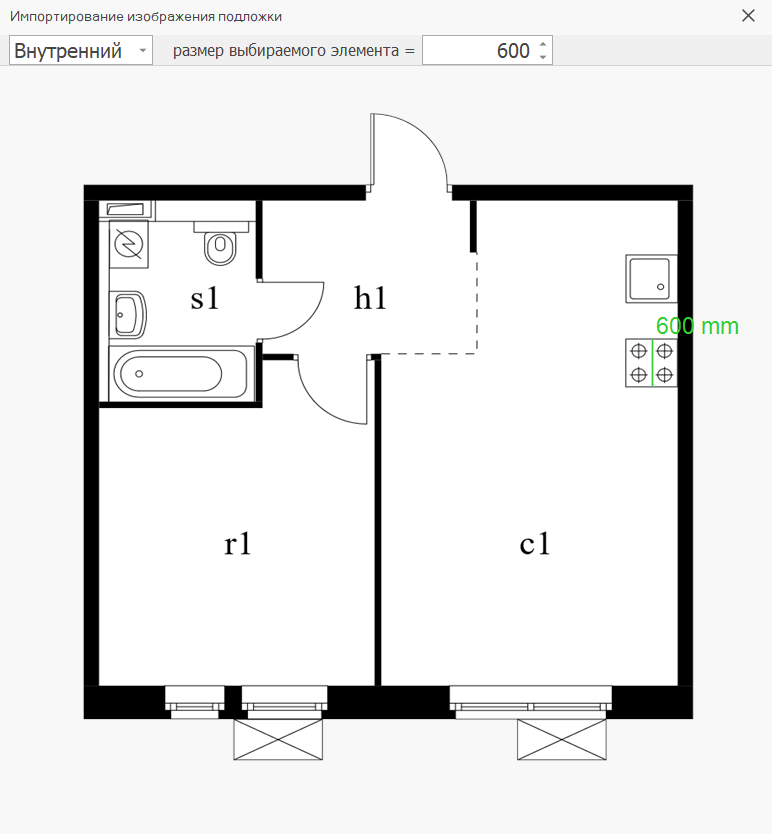

Далее появится окно Импортирование изображения подложки, в котором отобразится выбранный чертеж. В этом окне мы задаем масштаб, для корректного отображения чертежа в программе.
В поле размер выбранного элемента следует вписать известный размер (в миллиметрах) элемента на чертеже. В данном случае это варочная панель (плита) 600 мм. Также стоит выбрать вид этого размеры: внутренний или внешний.
Передвигая курсор по чертежу, надо выбрать корректный размер, соответствующий заявленному в окне размер выбранного элемента. В данном случае это ширина плиты, отмеченная на чертеже зеленым размером с числовым значение 600 мм.
При нажатии левой кнопкой мыши на нужный размер появится предупреждение. Если размер был задан правильно, то соглашаемся - нажимаем Да.
В Перспективной проекции или проекции Сверху можно увидеть чертеж:
