Элементы сантехнического оборудования в ванных комнатах размещаются согласно чертежам.
Некоторые объекты имеют привязку по высоте к часто используемым размерам.
Размеры в программе строятся от крайней точки модели до ближайшего элемента, если выбрана привязка Расстояния от краев объекта, или от центра объекта до ближайшего элемента, если выбрана привязка Расстояние от центра объекта.
Расстановка объектов.
Способ 1 (на примере балкона)
Таким же способом можно центрировать кондиционеры относительно дверного проема.

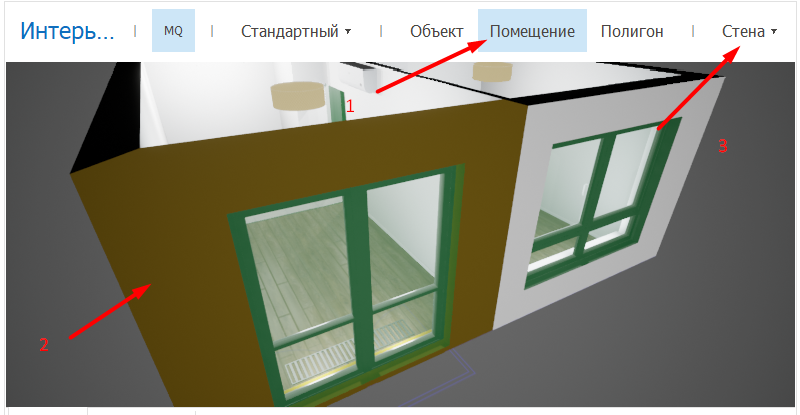

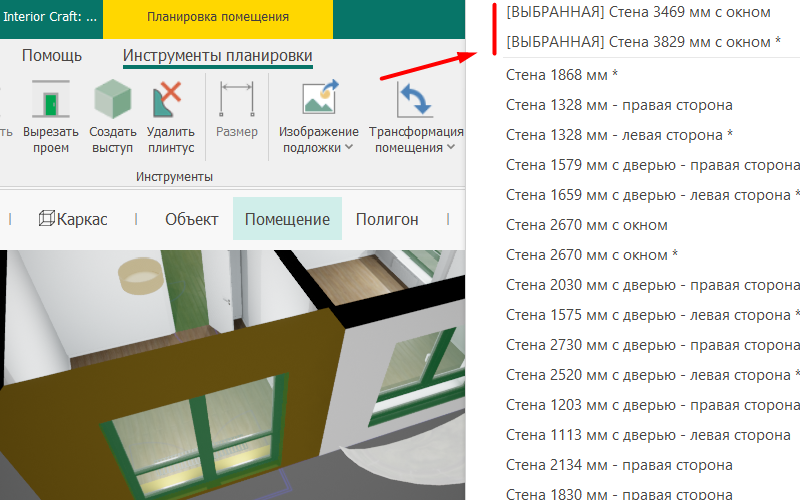

1. В режиме Помещение выделите стену, в выпадающем меню Стена выберите ее из списка (Выделенная стена находится в начале списка).

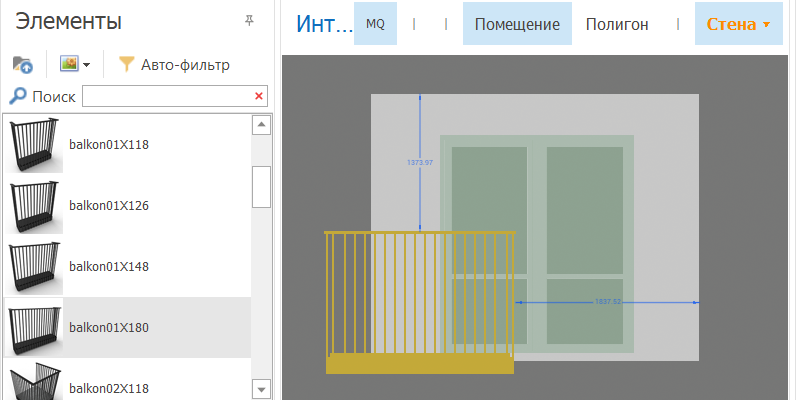

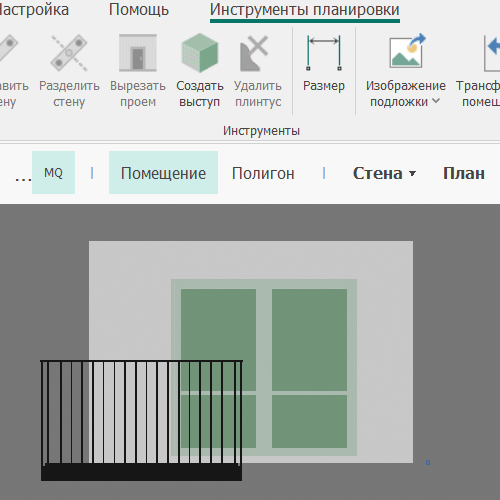

2. Перетащите на стену подходящий балкон (при перетаскивании указатель мыши должен указывать на стену, а не на проем). На панели Свойства задайте ему необходимую длину.

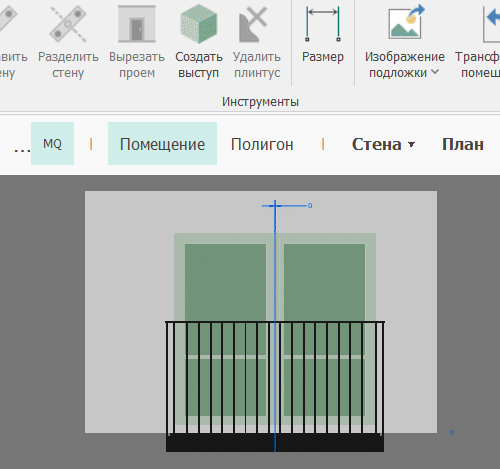

3. Использую размеры, разместите балкон на центральной оси окна.
4. Используя размеры, поднимите/опустите балкон относительно окна или пола.
Способ 2 (на примере светильников)
Расстановка светильников осуществляется в проекции Сверху (вид сверху).

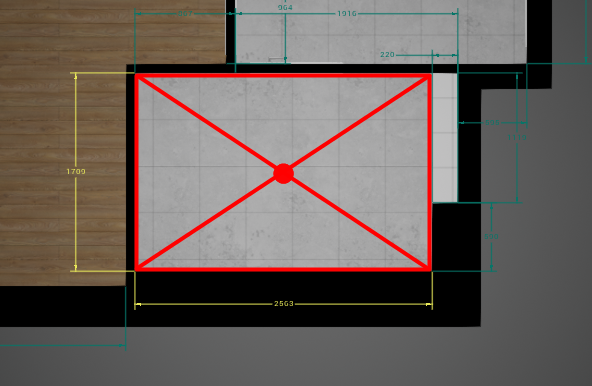

1. Используя инструмент Размер, определите на плане размеры нужного вам помещения. По плану размещения осветительных приборов светильник должен находиться по центру помещения.
2. Выберите привязку Расстояние от центра объекта.

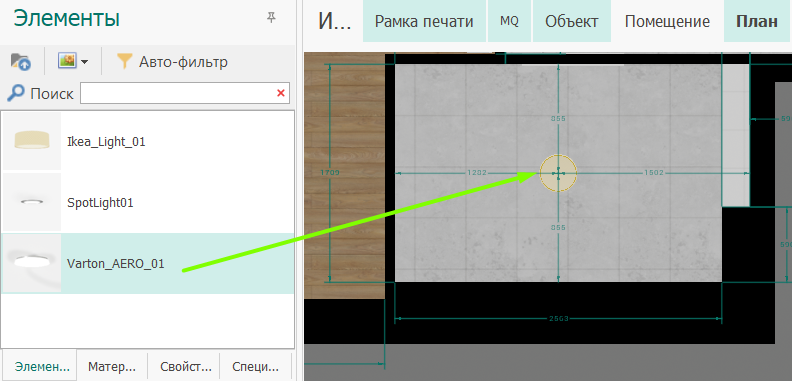

3. Перетащите необходимый осветительный прибор с панели Элементы в окно визуализации.

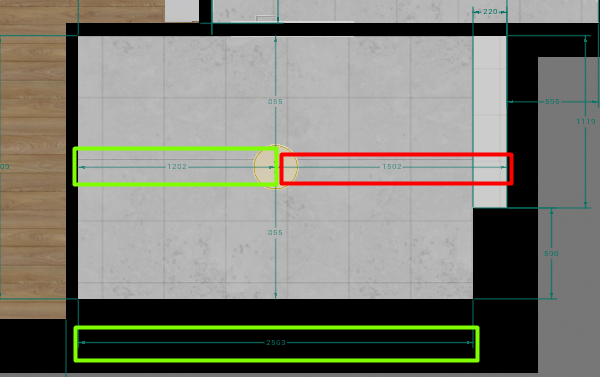

4. Математически найдите расстояние от стены до центра осветительного прибора. Введите эти целые числа в размеры, кликнув по числу над размерной линией.
По длине 2563 / 2 ≈ 1281
По ширине 1709 / 2 ≈ 852
Обратите внимание, что размеры от центра светильников выстраиваются до ближайшего объекта (стены).
