1. Геометрия помещений

1.1. Квартиру следует отцентрировать в программе.

Обратите внимание на шаг привязки, чем он меньше, тем точнее будет центровка. При центрировании слетают настройки положения текстур на элементах помещения. Поэтому лучше сначала полностью собрать квартиру включая балконы, отцентрировать и только потом настраивать положение текстур.

Подробнее про центрирование: Создание квартиры в Interior Craft (Пункт 6)

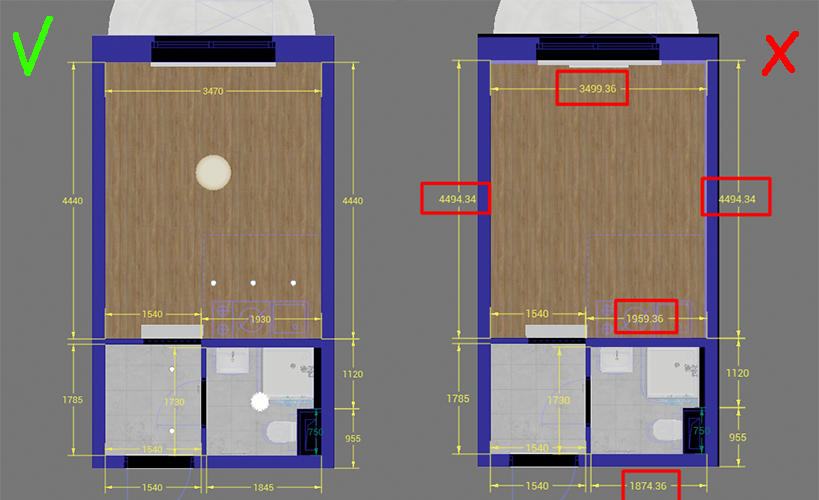

1.2. При создании объектов помещения (стен, пола, потолка, выступов, проемов) следует избегать дробных размеров. Для этого необходимо работать с включенной привязкой с шагом в 1 мм. и больше.

1.3. Пилоны и выступы на стенах в помещениях должны соответствовать PNG.

• Пилоны/выступы толщиной 0-4 см. не создаем.

• Пилоны/выступы толщиной 4 см. и более создаем.

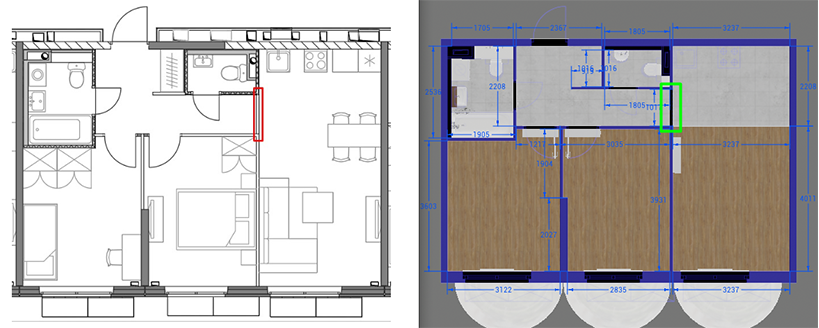

• Исключением являются стены в санузлах (если это не предусмотрено конструктивными особенностями санузла) и за кухонными шкафами. В этих случаях выступы не делаем.

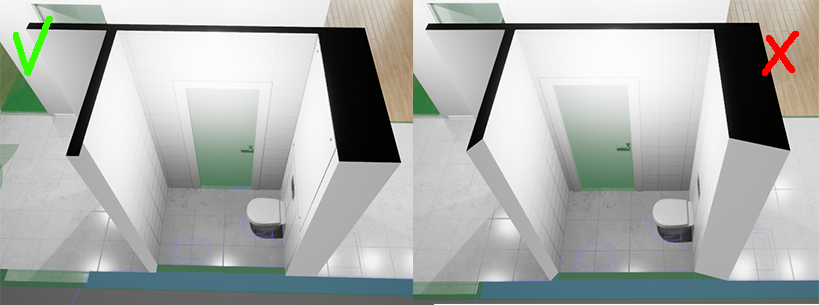

Если выступ заканчивается вплотную к окну, следует отступить 5-10 см от оконного откоса.

Выравнивание стены производится по выступающей части.

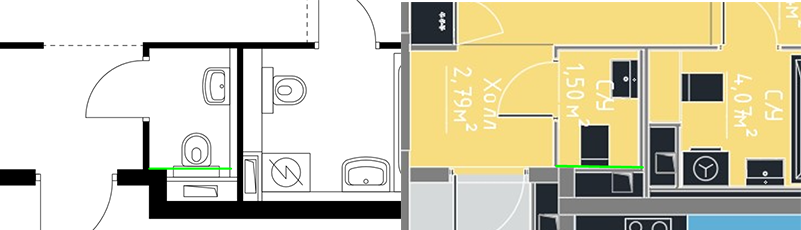

1.4. Толщина и расположение стен должно точно соответствовать чертежу квартиры (PNG).

Однако, стены тоньше 70 мм. не используются независимо от чертежа.

1.5. Допустимая погрешность размера для масштабирования: 1-2 сантиметра.

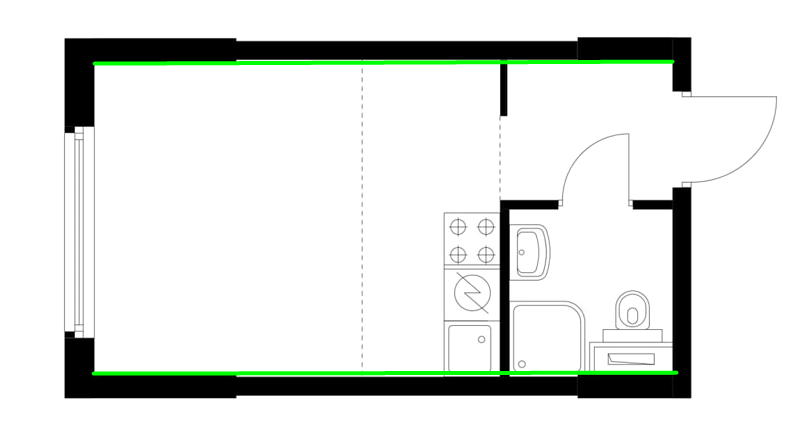

1.6. Желательно чтобы внутренние стены примыкали к внешним под углом в 90°.

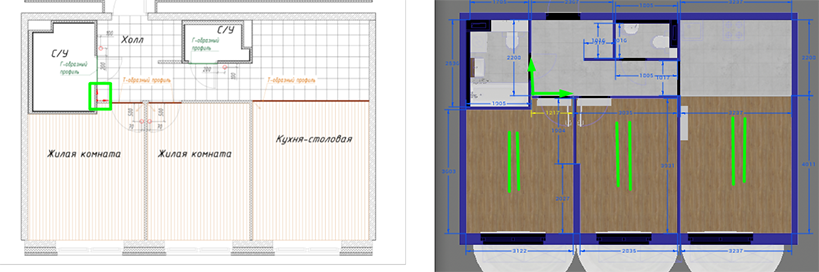

1.7. Выступающую колонну и шахту инженерных коммуникаций следует создавать как отдельную внутреннюю стену, а не как часть внешней стены. Это позволит сделать ее не скрываемой в WEB движке.

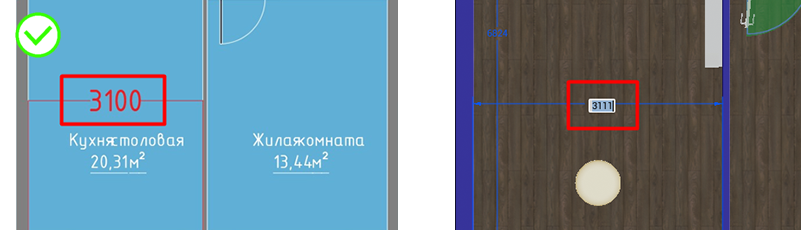

1.8. Высоты помещений, ниш в санузлах должны соответствовать чертежам в ТЗ.

1.9. В квартире должны присутствовать все проемы указанные на чертеже с проемами на необходимой высоте (2100 мм.).

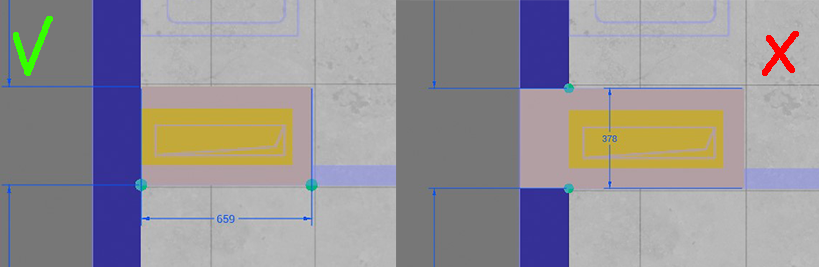

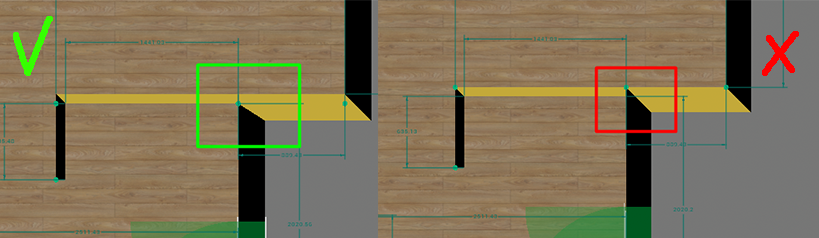

1.10. Выступы необходимо прикреплять к стене, иначе они будут экспортироваться как часть пола. Для проверки выделите стену, к которой крепятся выступы. Если они выделяются вместе, то выступы будут экспортированы как часть стены, если нет, то как часть пола.

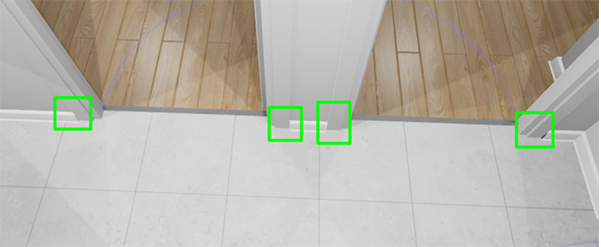

1.11. Плинтус должен располагаться во всех помещениях квартиры кроме санузлов, лоджий и балконов, а так же доходить до дверных наличников.

2. Материалы и текстуры

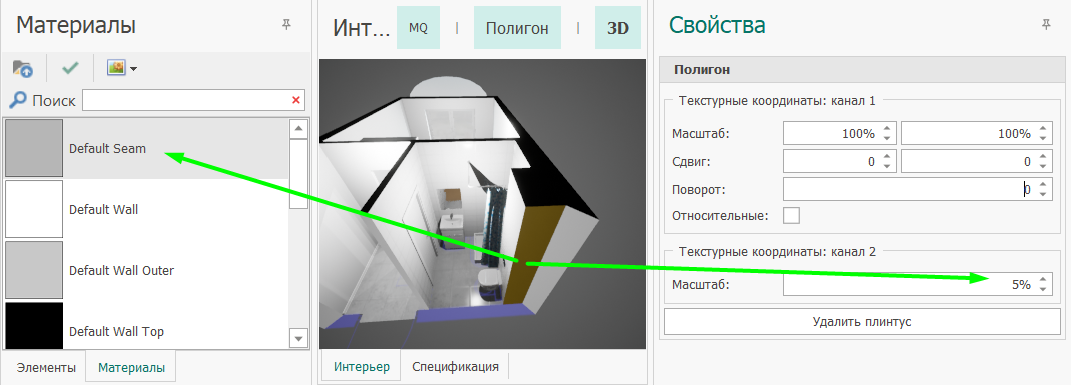

2.1. Торцам выступов, которые прилегают к стенам, следует назначать масштаб 5% и материал Default Seam.

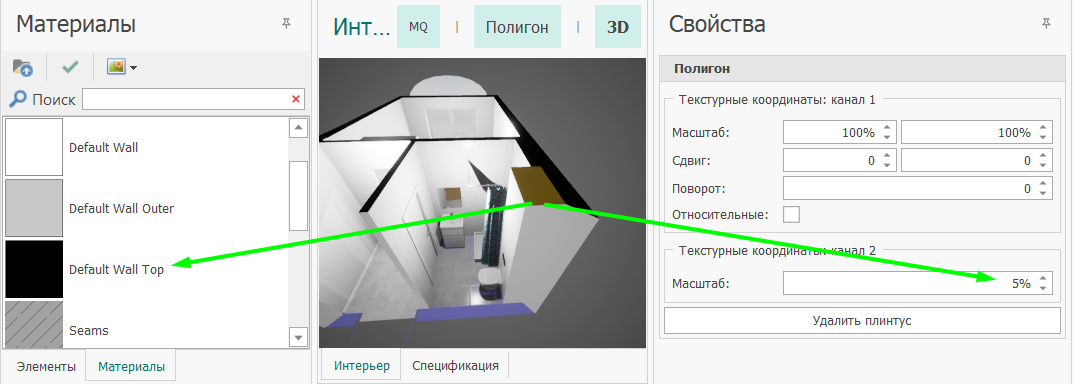

2.2. Верхним торцам выступов назначается материал Default Wall Top и масштаб 5%.

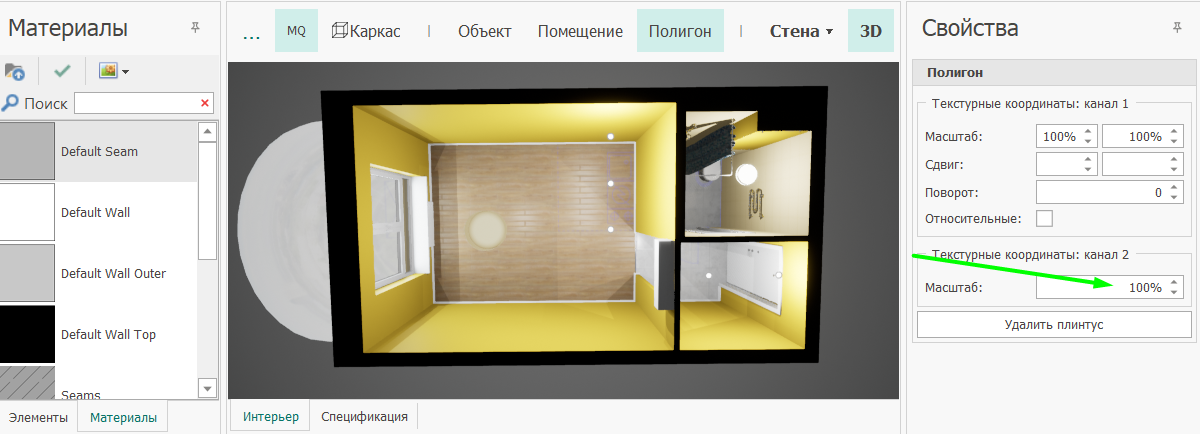

2.3. Все внутренние полигоны стен в квартире должны иметь масштаб 100%

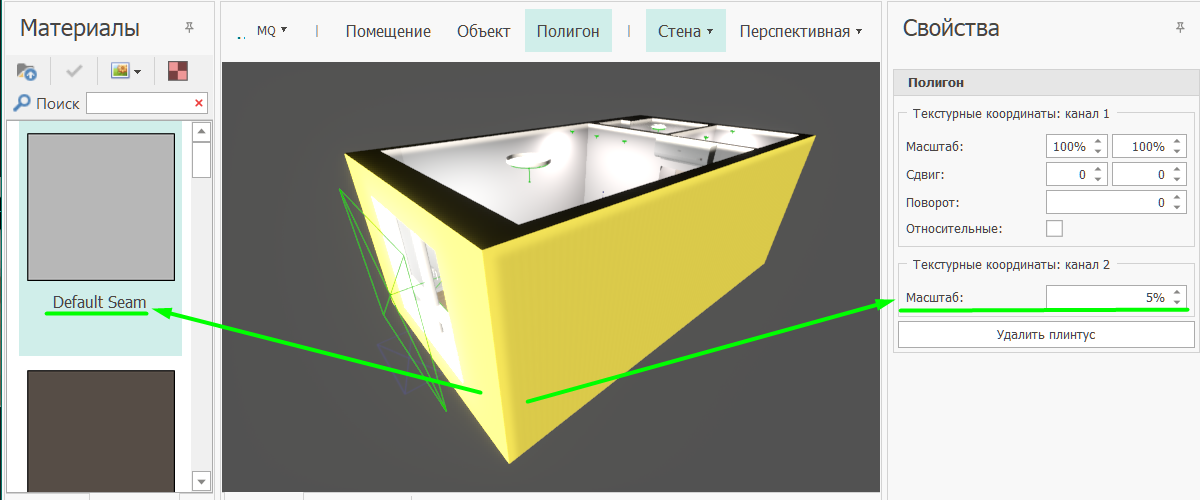

2.4. Внешним полигонам внешних стен назначается материал Default Seam и масштаб 5%

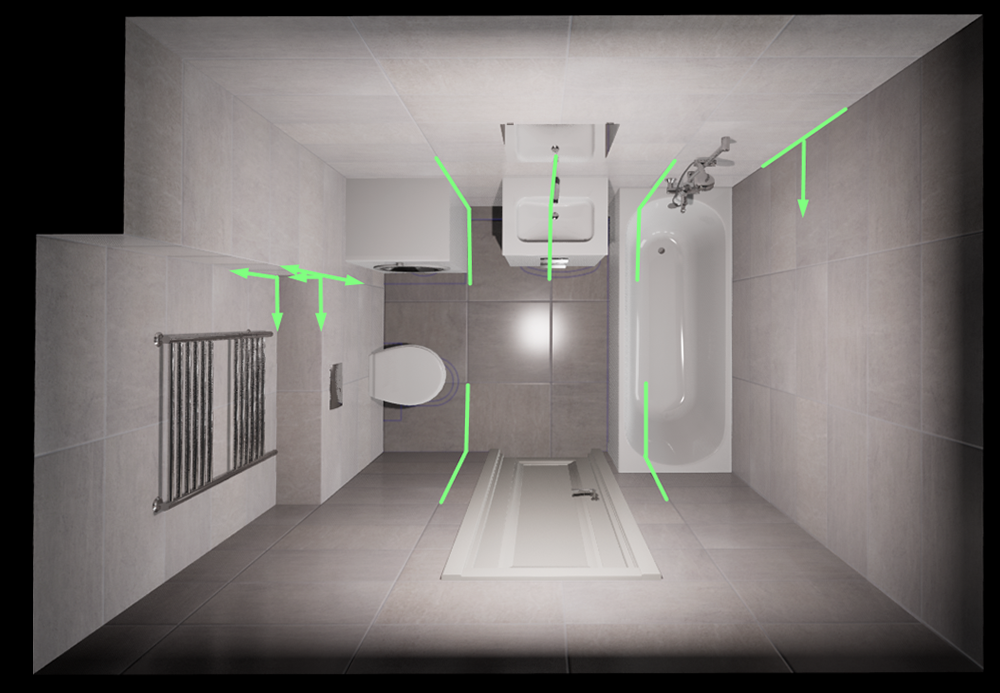

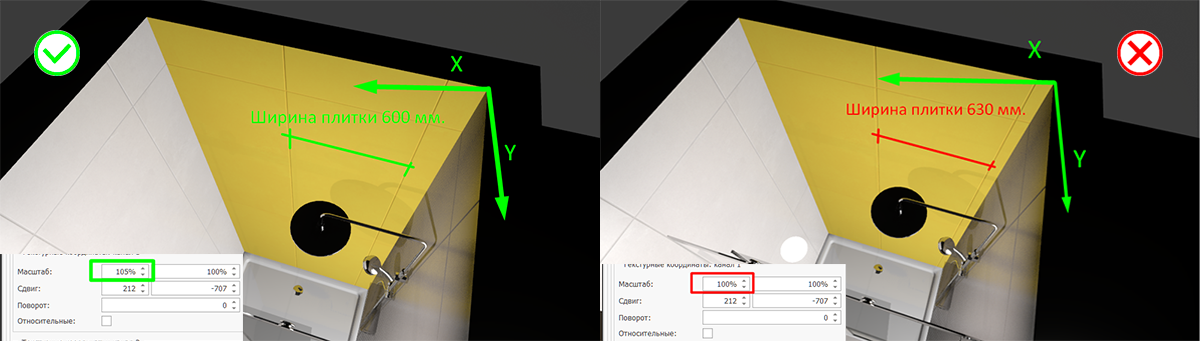

2.5. Текстуру настенной и напольной плитки допустимо масштабировать в пределах 1-3 % (не более), чтобы избежать небольшой подрезки плитки.

2.6. Раскладка настенной плитки в отделках СТ.РЕГ-1.0, СТ.МСК-3.0 должна соответствовать чертежам в ТЗ.

2.7. В отделке К.МСК-2.0 (Комфорт) швы настенной плитки должны совпадать со швами напольной плитки (независимо от чертежа). Шов напольной плитки смещается под дверное полотно. Исключениями являются: Стены с выступами и нишами, там швы плитки совпадают с углами ниши/выступа; Стена за ванной, где стык настенной и напольной плитки не видно, там приоритетом является отсутствие видимой подрезки плитки.

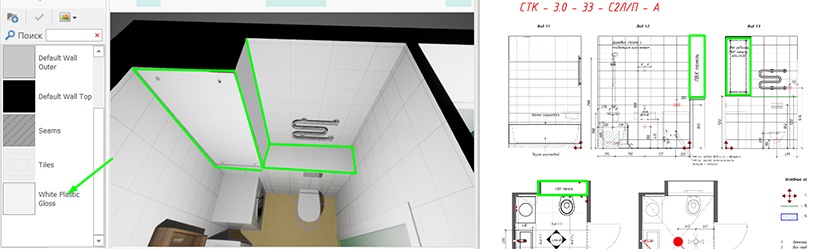

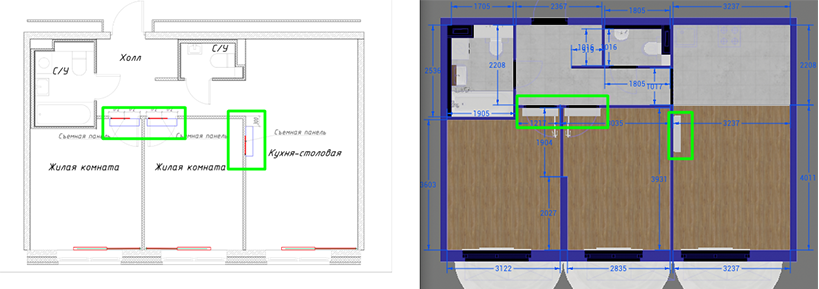

2.8. В санузлах типа СТК должны присутствовать ПВХ панели с назначенным материалом “White Plastic Gloss”. Исключением является ванна тип 7.

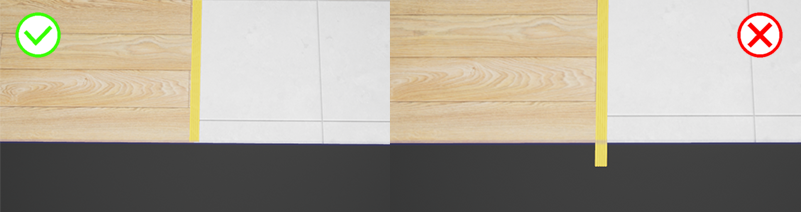

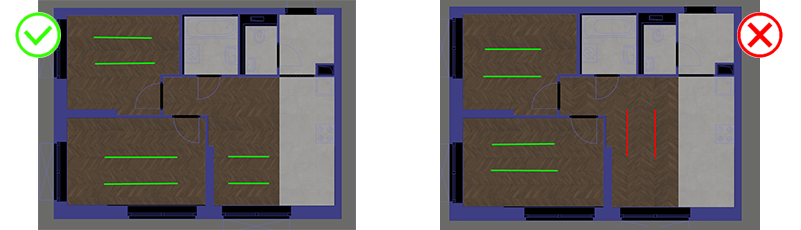

2.9. Раскладка напольной плитки и направление ламината должны соответствовать чертежам в ТЗ. Шов плитки, попадающий на проем, лучше задвигать под разделитель пола либо под дверное полотно.

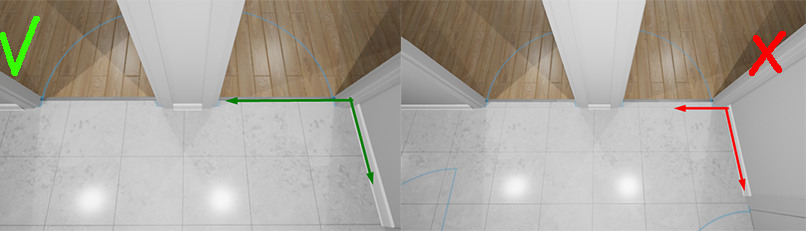

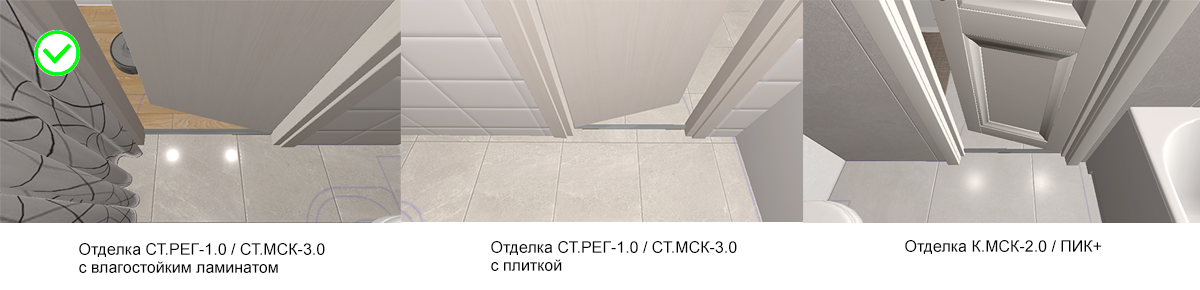

2.10. Стык между напольным покрытием санузла и помещения закрывается металлическим разделителем пола.

2.11. Если в смежных помещениях укладка ламината выполняется в одном направлении и производится монтаж Т-образного профиля, то швы ламелей ламината должны совпадать.

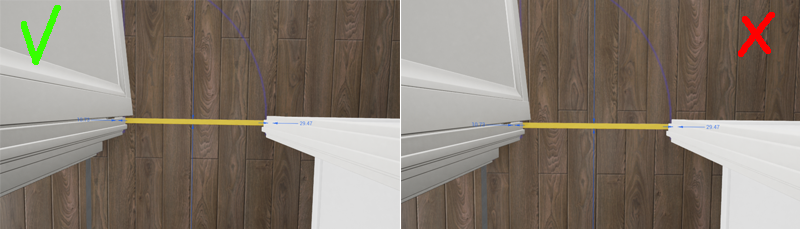

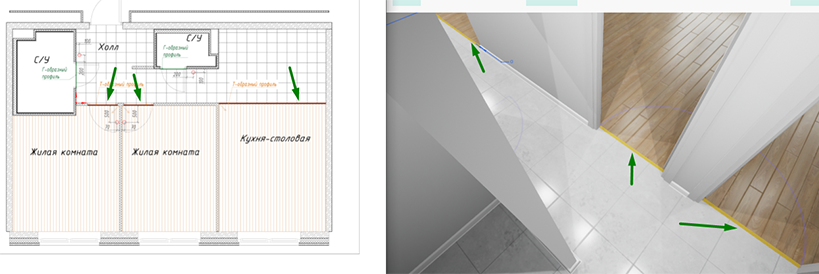

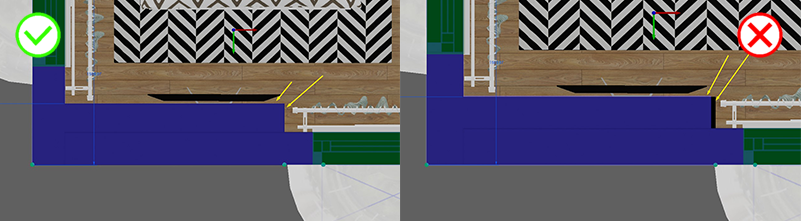

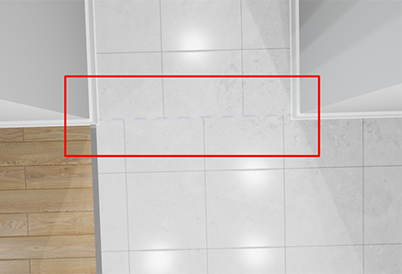

2.12. В квартире должны присутствовать разделители пола. Их расположение отображено на плане полов. Если в смежных помещениях одинаковое напольное покрытие с совпадающим направлением, стыкующееся без Т-образного профиля, текстуры на границе должны совпадать.

2.13. Разделитель пола не должен выходить за пределы пола при повороте квартиры в движке.

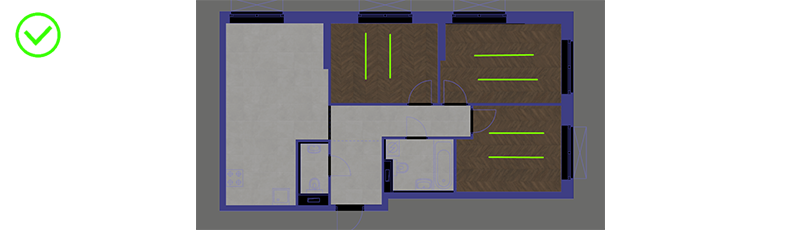

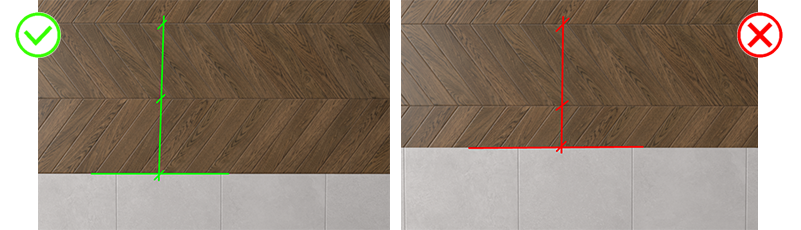

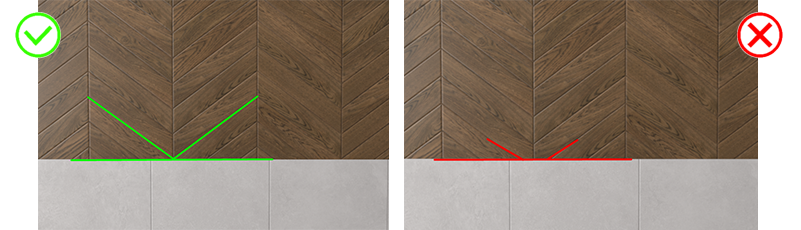

2.14. Раскладку паркета “Ёлочка” (Floor Wood Herringbone Parquet) следует начинать от границы разделения напольных покрытий.

2.15. Паркет “Ёлочка” (Floor Wood Herringbone Parquet) укладывается одним полотном, приоритетное направление выбирается исходя из общей площади полотна. На разделенных участках паркета, направление может быть разным.

2.16. Если стена с текстурой располагается под углом (отличным от 90°) к осям X и Y, то, чтобы избежать непропорциональной деформации текстуры, необходимо корректировать ее масштаб по ширине. Масштаб зависит от величины прилежащего угла. Таблица с величинами углов и масштабов: Создание квартиры в Interior Craft (Пункт 8)

3. 3D модели

3.1. Окна, балконные двери, балконное остекление

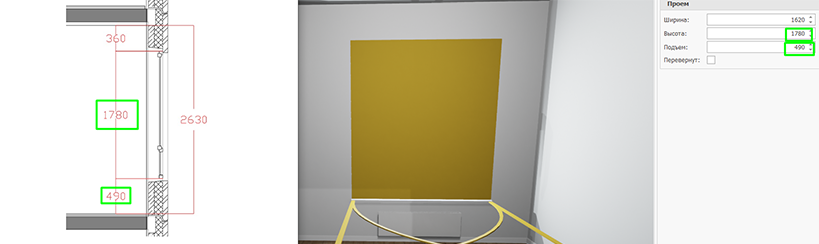

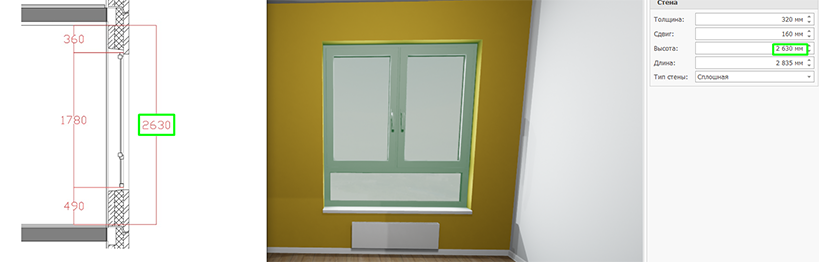

3.1.1. Высоты окон/балконных дверей, а так же их подъем должны соответствовать чертежам в ТЗ.

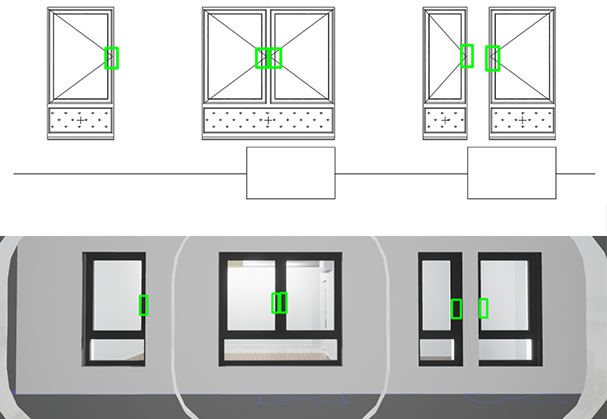

3.1.2. Конфигурация окон должна соответствовать чертежу фасада. Следует обращать внимание на количество открывающихся створок и направление открывания. Высоту глухой створки можно откорректировать в 3D Max.

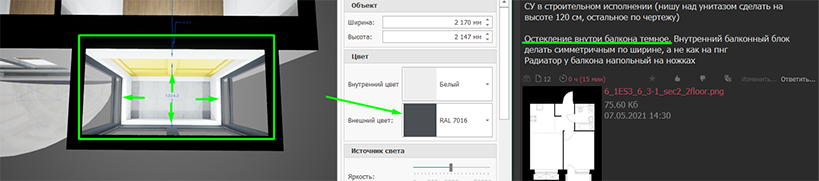

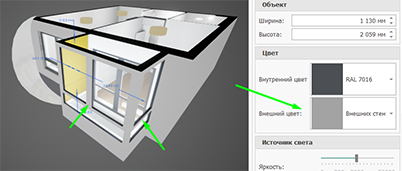

3.1.3. Следует обращать внимание на цвет остекления внутренней части балконного блока. Внешняя часть выкрашивается в цвет “Внешних стен”.

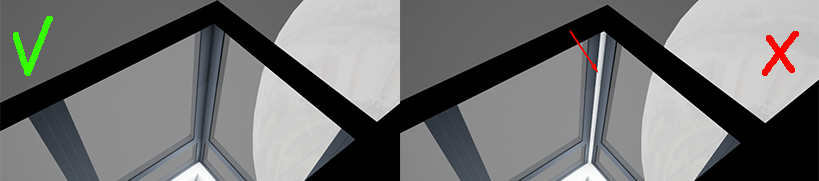

3.1.4. Угловые/балконные окна соединяются без простенка.

3.2. Двери

3.2.1. Дверь в кухню/кухню-гостиную со стеклом.

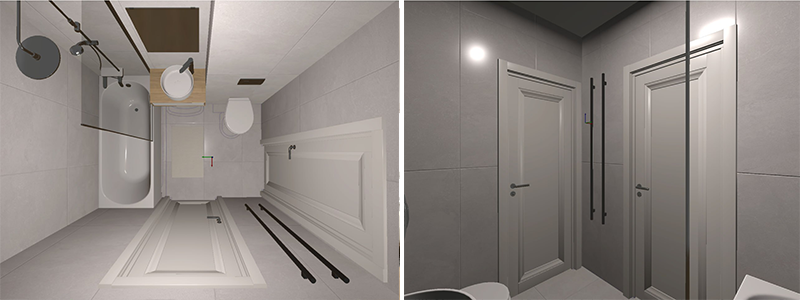

3.2.2. Двери в гардеробные, кладовые (небольшое помещение без окон), санузлы открываем на 15°.

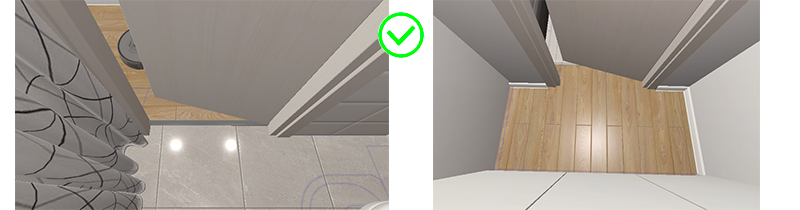

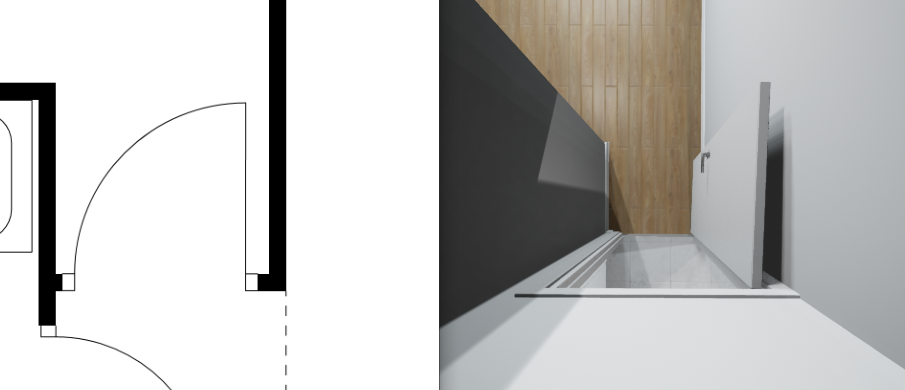

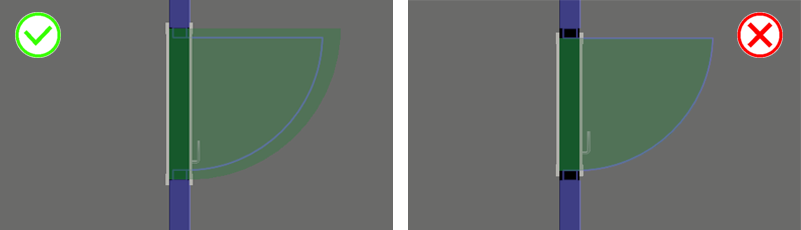

3.2.3. Двери в помещения открываются достаточно широко, чтобы при перемещении в web движке по квартире камера не пролетала сквозь них.

3.2.4. Стоит учитывать направления открытия двери (указано на плане)

3.2.5. Ширина проема под дверную коробку определяется по PNG следующим способом:

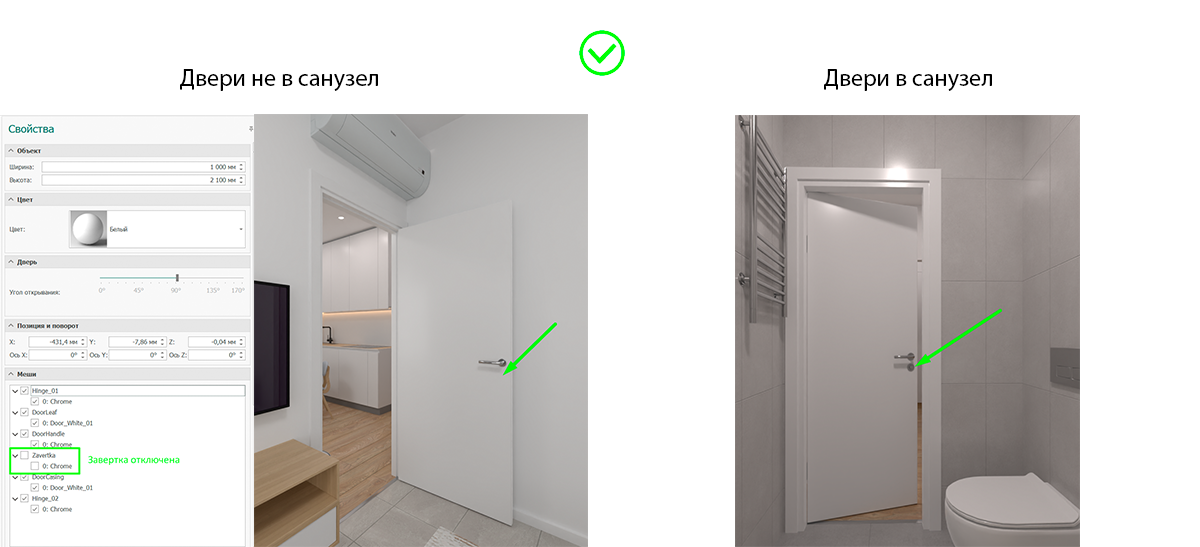

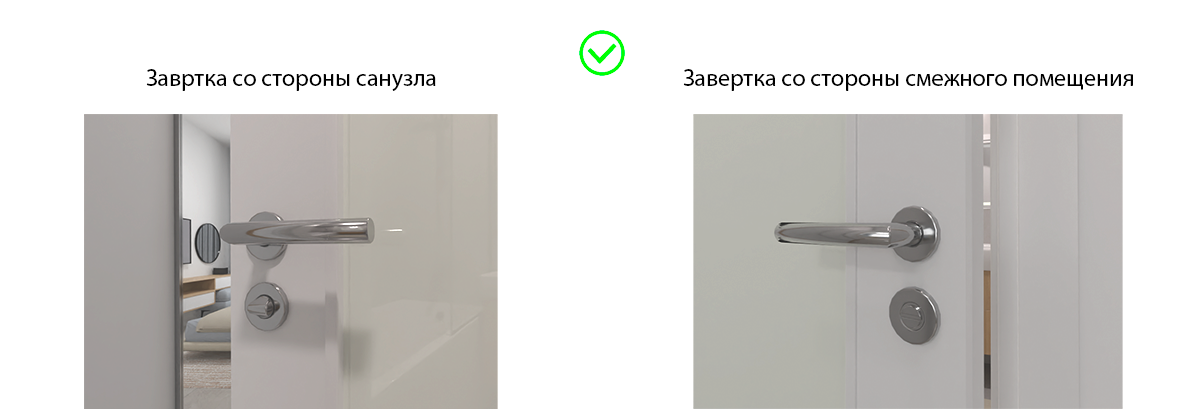

3.2.6. Завертку следует оставлять только на дверях ведущих в санузлы, на дверях, соединяющих другие помещения, ее следует скрывать через вкладку Меши. Завертка должна быть обращена поворотной частью в сторону санузла.

3.3 Плинтус

3.3.1. Плинтус должен соответствовать виду отделки.

3.3.2. Плинтус присутствует во всех помещениях, кроме санузлов, остекленных балконов, лоджий.

3.4 Потолочные светильники

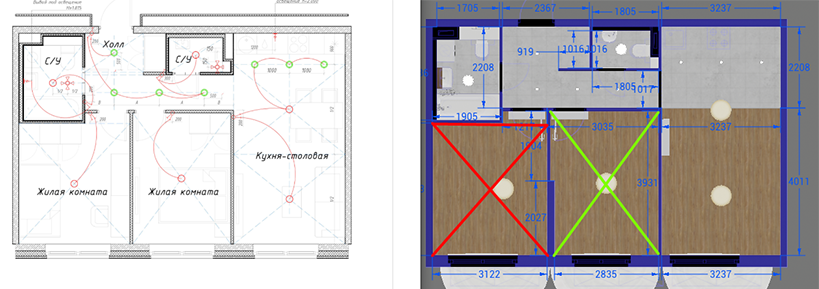

3.4.1. Размещение светильников должно соответствовать чертежу в тз и виду отделки в квартире. Допустимая погрешность установки 1 см.

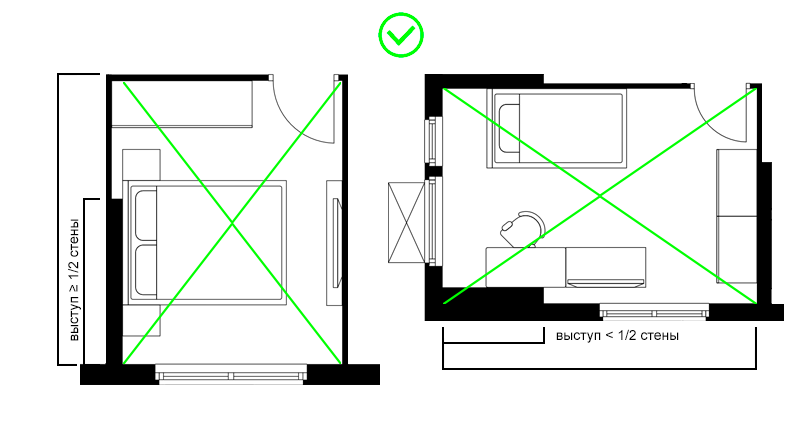

Если в помещении присутствует выступ не отраженный на плане освещения:

• Светильник устанавливается с учетом выступа, если выступ занимает больше или равен 1/2 от длины стены.

• Светильник устанавливается без учета выступа, если выступ занимает меньше 1/2 от длины стены.

3.4.2. Если после установки светильников менялась высота помещений в квартире, светильники могут парить.

3.5. Радиаторы

Вид	Использование
	Настенный радиатор размещается под окнами.
	Напольный радиатор размещается перед балконной дверью с одной открывающейся створкой. Ставится напротив глухой створки.
В линейку “Radiator05” входят разные по длине конвекторы.	Внутрипольный конвектор размещается перед балконной дверью с двумя открывающимися створками.
	Напольный радиатор размещается перед балконной дверью с одной либо двумя открывающимися створками.

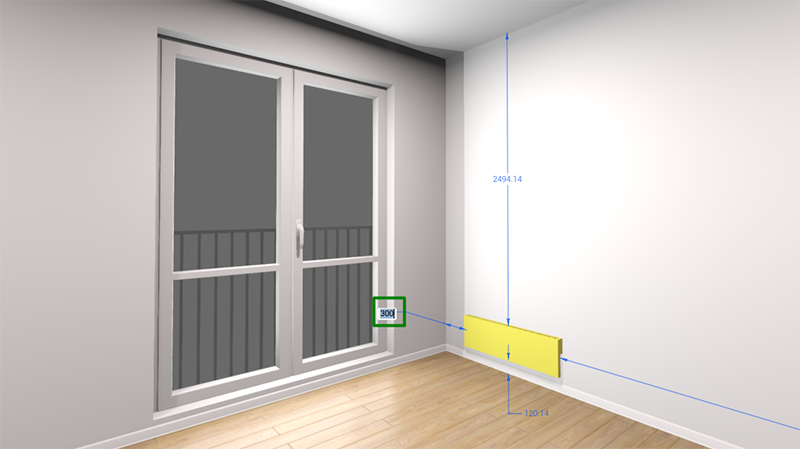

3.5.1. Высота размещения настенного радиатора.

Если радиатор расположен под окном, то его высота зависит от высоты подъема окна:

• 120 мм. - если подъем окна ⩾ 500 мм. (если подъем окна больше либо равен 500мм.)

• 80 мм. - если 500 мм. > подъем окна > 400 мм. (если подъем окна больше 400мм., но меньше 500мм.)

• 40 мм. - если подъем окна ⩽ 400 мм. (если подъем окна меньше либо равен 400мм.)

Если радиатор расположен не под окном:

• Высота радиатора = высоте других радиаторов расположенных под окнами в квартире. Если другие настенные радиаторы отсутствуют то высота = 120 мм.

3.5.2. Под сдвоенным окном размещается один радиатор. Сдвоенным окно считается, если ширина простенка между окнами приблизительно равна 20-30 см.

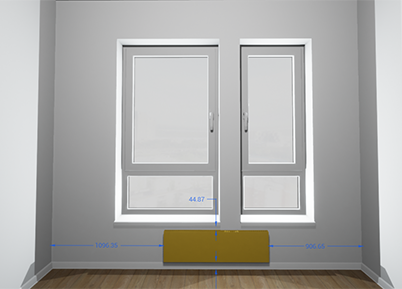

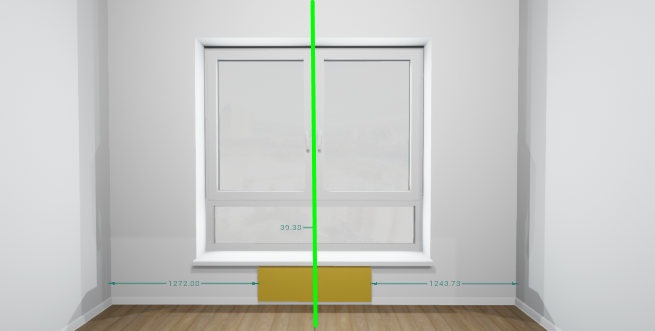

3.5.3. Радиатор отопления следует располагать на оси с окном

Радиаторы, расположенные не под окном, а на соседней стене, размещаются с отступом от края стены равным 300 мм.

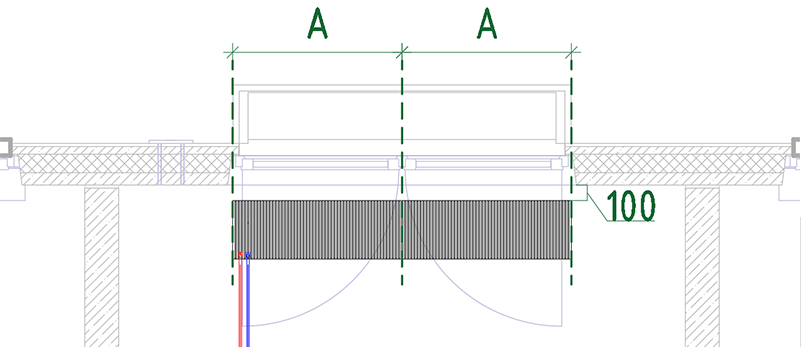

3.5.4. Внутрипольный конвектор:

• Длина конвектора примерно равна ширине балконной двери. Необходимо использовать подходящую по длине модель из линейки “Radiator05”.

• Конвектор центрируется посередине дверного полотна.

• Конвектор размещается на расстоянии 100 мм. от стены (не двери).

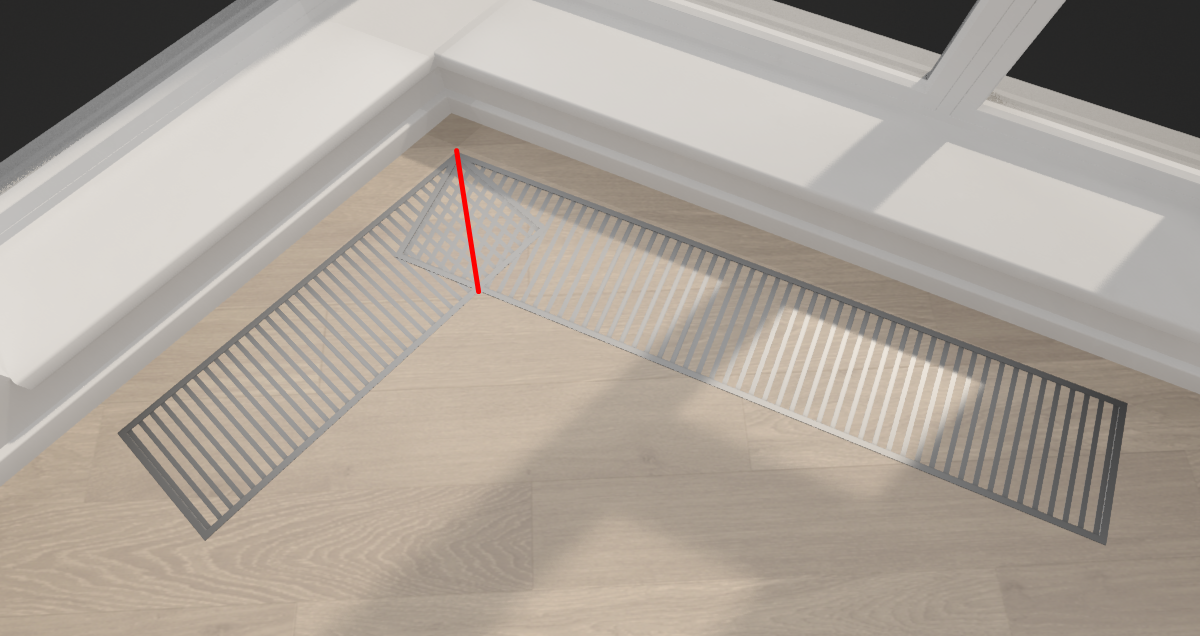

3.5.5. Угловое соединение внутрипольных радиаторов дорабатывается в 3Ds Max.

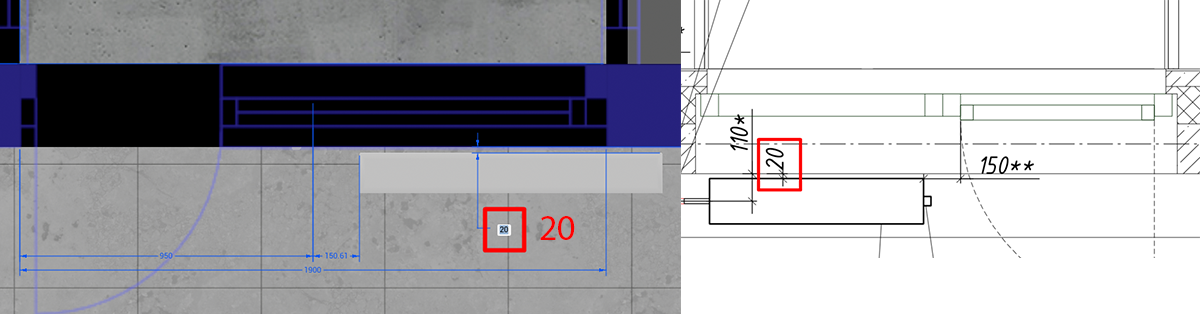

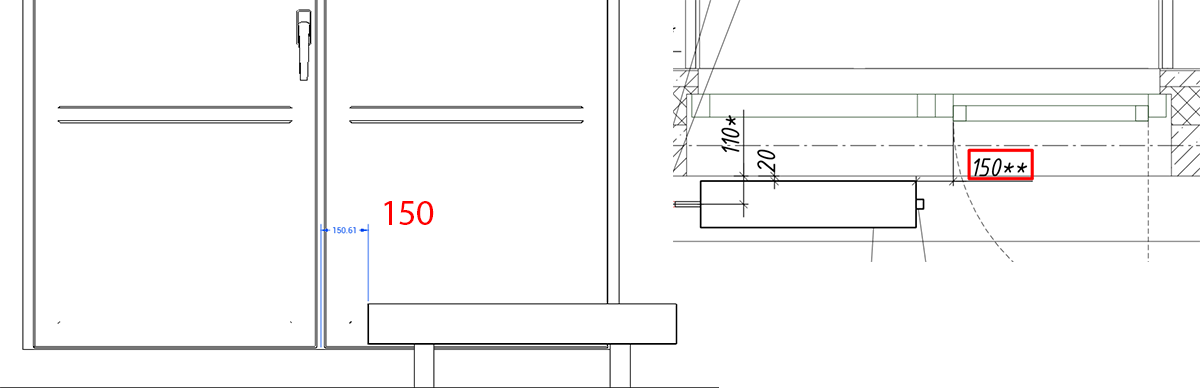

3.5.6. Расстояние от стены до напольного радиатора 20 мм. Расстояние от торца радиатора до открывающейся створки двери 150 мм.

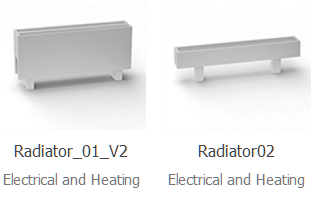

Применимо для радиаторов: Radiator02, Radiator04

3.6. Кондиционеры и бризеры

3.6.1. Количество и расположение кондиционеров должно соответствовать чертежу в тз.

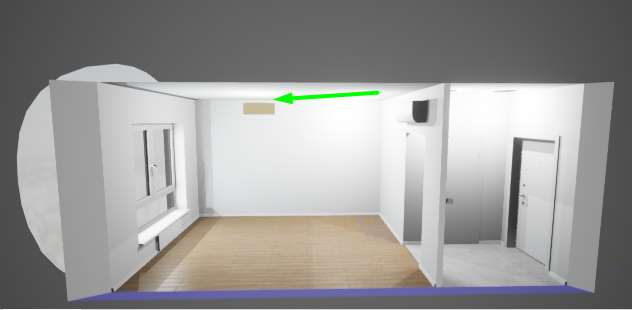

3.6.2. Высота размещения кондиционеров - 2280 мм. от пола (если в ТЗ не указано обратного).

3.6.3. Бризер размещается на типовых этажах на высоте 900 мм от пола до края модели (высота привязки), на расстоянии 275 мм от окна до центра бризера, если ширина простенка более 407 мм. При ширине простенка менее 407 мм. бризер не устанавливается. Более точные сведения о расположении бризера предоставляются в ТЗ.

3.7 Балконы

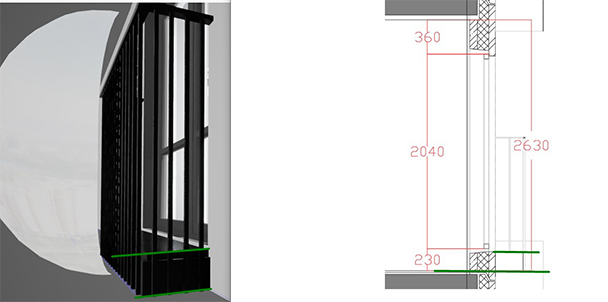

3.7.1. Высота размещения балкона относительно окна должна соответствовать разрезу.

3.8 Сантехника

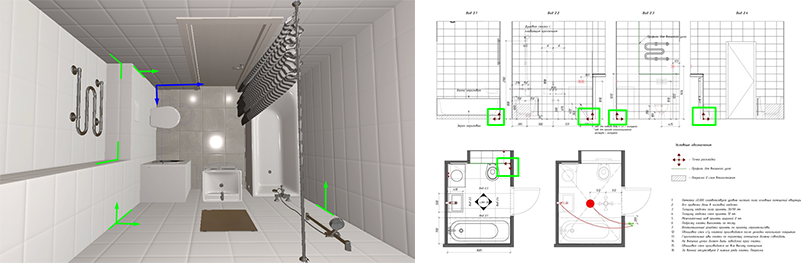

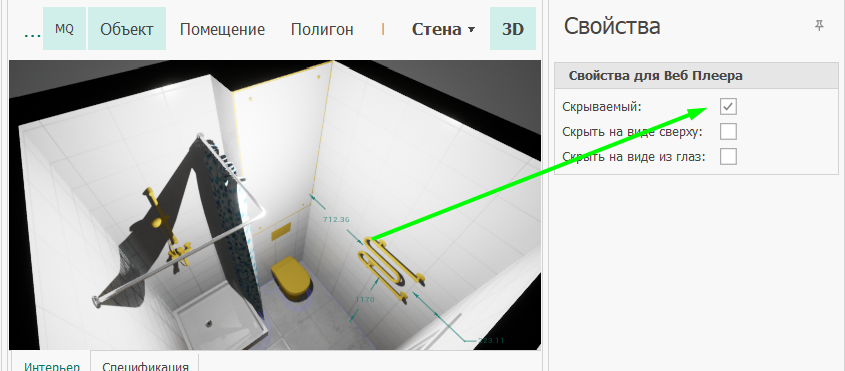

3.8.1. Объектам, которые должны пропадать в web движке при повороте квартиры, следует выставить галочку напротив параметра “Скрываемый” на панели “Свойства”

3.8.2. Выбор элементов сантехники зависит от вида отделки указанной в тз.

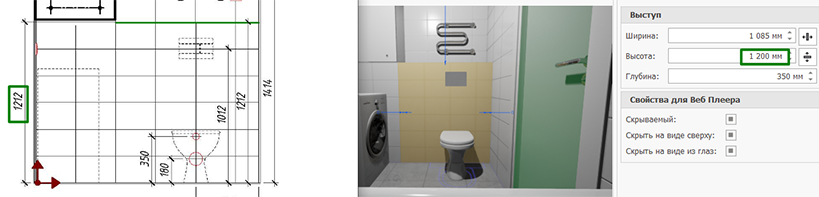

3.8.3. Смеситель в душевых размещается на высоте 1200 мм. от пола (верхняя привязка), в ванных на высоте 800 мм. от пола (нижняя привязка).

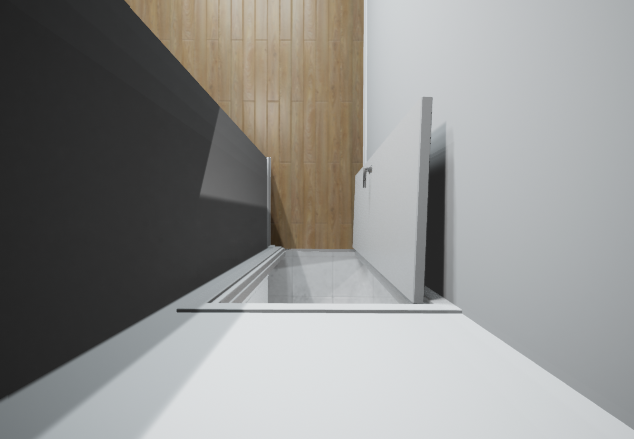

3.8.4. В санузлах СТК штанга от шторки в душевых и ванных не крепится к съемной ПВХ панели.

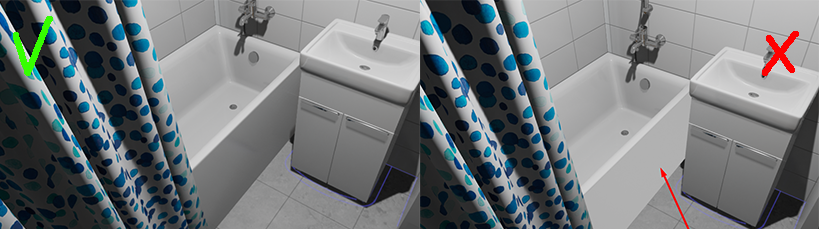

3.8.5. Стоит обращать внимание на расположение экрана под ванной, он не должен быть обращен к стене.

3.8.5. В санузлах тип 4, 5 и туалете тип 7 используется подвесная раковина, не используется полотенцесушитель.

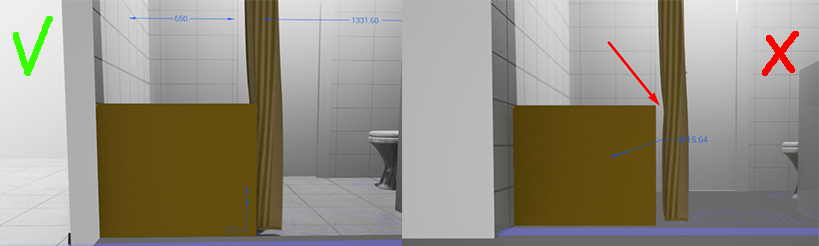

3.8.6. Шторка располагается рядом с ванной без зазора.

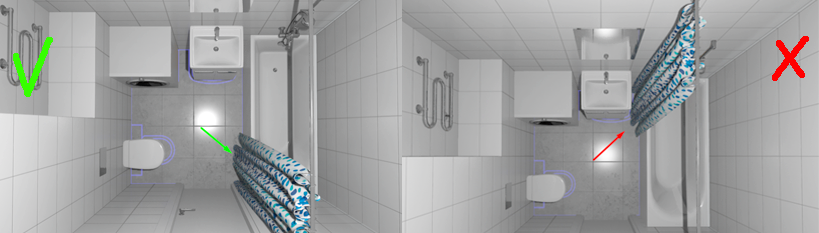

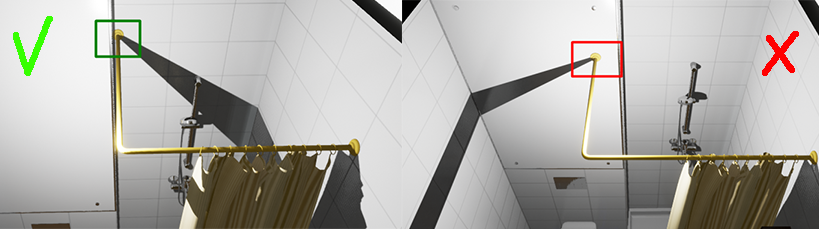

3.8.7. Желательно располагать шторку с другой стороны от раковины, это позволит избежать темной тени от раковины на шторке. Либо можно высветлять тень или рендерить шторку при скрытой раковине.

3.8.8. Наличия/отсутствия стандартной сантехники в санузле.

Необходимо максимально придерживаться состава санузла, отрисованного на PNG, однако:

• Если в квартире два и более санузла, и в стандартной душевой не стоит поддон, значит его ставить не следует и полотенцесушитель аналогично не вешаем.

• Если на PNG нет стиральных машин, то их не ставим. Особенно, если квартира без мебели.

• Если в квартире на PNG отрисовано несколько стиральных машин в санузлах, необходимо оставить только одну на свое усмотрение.

• Если в квартире есть отдельная прачечная, стиральную машину оставляем только в ней, из всех остальных мест убираем.

• Если в студии стиральная машина нарисована одновременно и в санузле, и на кухне/коридоре, следует оставить в санузле.

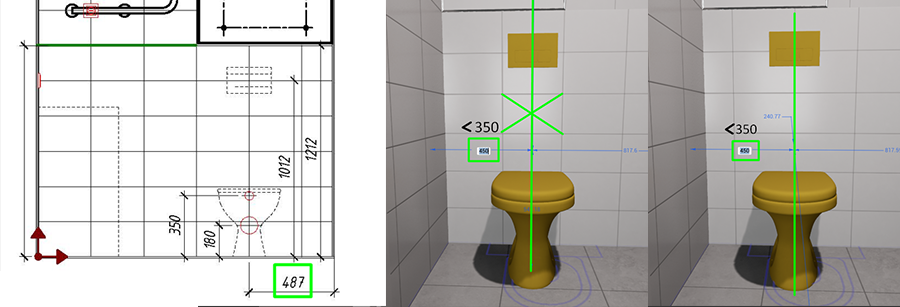

3.8.9. Расстояние от унитаза до стены должно соответствовать чертежу. Однако, желательно, чтобы ось унитаза совпадала с центром настенной плитки либо со швом, для этого можно немного подвинуть унитаз, но от центральной оси унитаза до стены должно остаться не менее 350 мм.

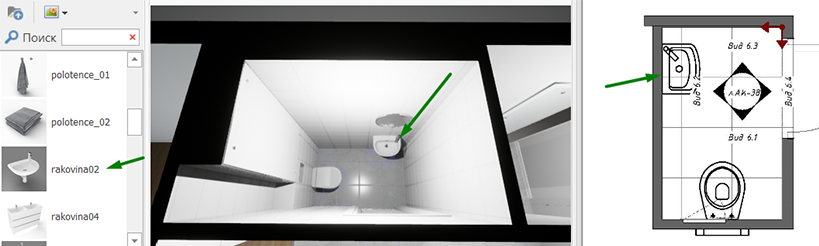

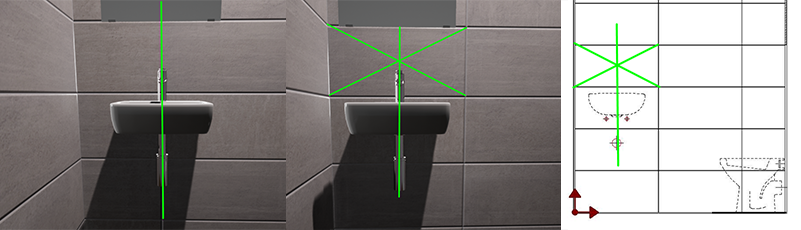

3.8.10. Подвесные и напольные раковины во всех отделках должны стоять согласно чертежам. Однако, желательно, чтобы ось раковины совпадала с центром настенной плитки либо со швом, для этого можно немного подвинуть раковину.

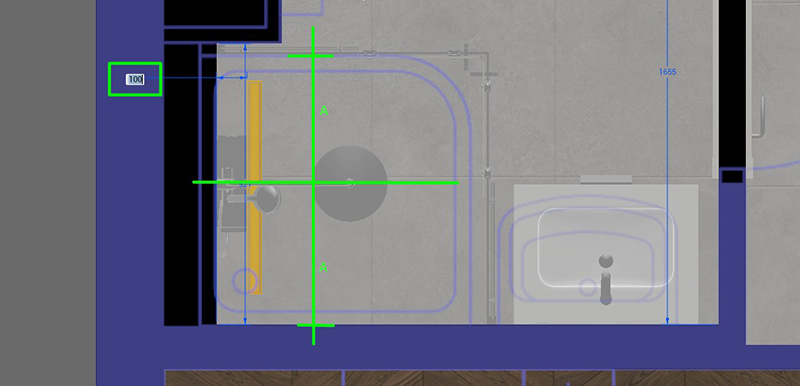

3.8.11. Душевой трап в отделке ПИК+ размещается по центру душевой с отступом 100 мм. от стены со смесителем.

3.8.12. Допустимая минимальная глубина стиральной машинки 400 мм.

3.8.13. Полотенцесушитель:

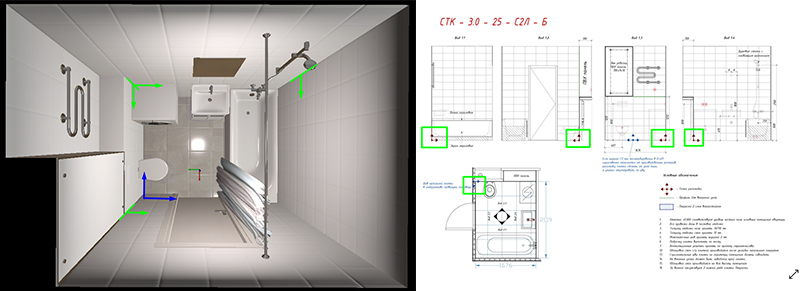

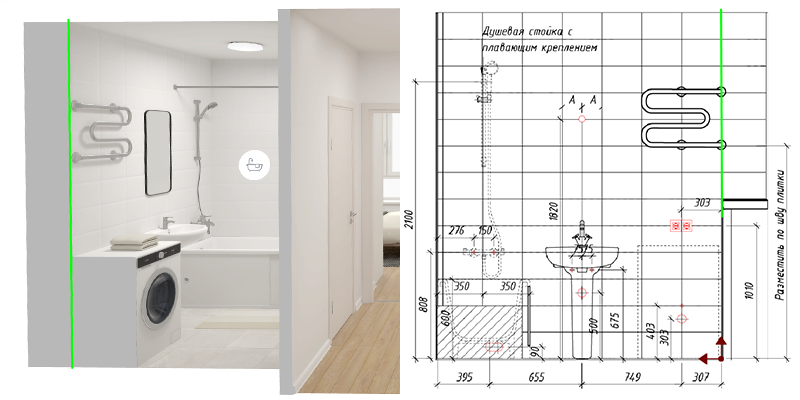

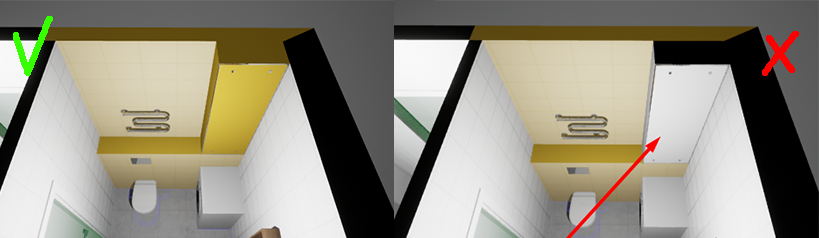

• Положение и поворот полотенцесушителя должны соответствовать развертке/скриншоту санузла в ТЗ. Однако допустимо немного сместить полотенцесушитель, если он заходит на скрываемую часть стены.



• В отделке ПИК+ допустимо использовать модель Heater_03 при ширине простенка менее 700 мм.

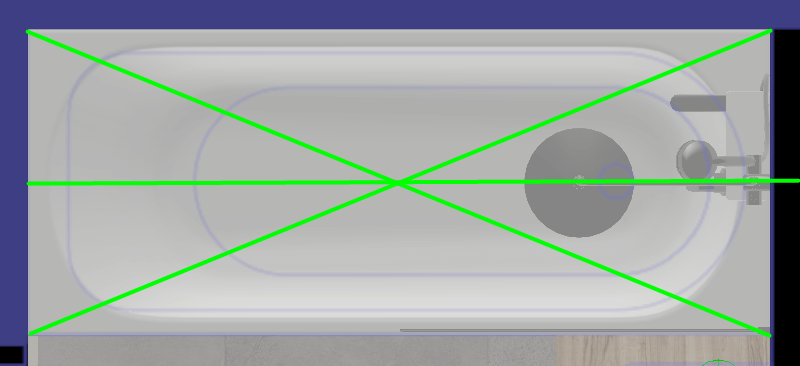

3.8.14. Смеситель с тропическим душем необходимо ценртировать относительно ванны/душевого поддона по тропическому душу.

3.9 Сферы фона

3.9.1. Выбор сферы зависит от направления солнца и типа квартиры.

◉ Для квартир со стандартной отделкой используются сферы: Fon_Tipfloor, Fon_Tipfloor_angle, Fon_1floor, Fon_1floor_angle.

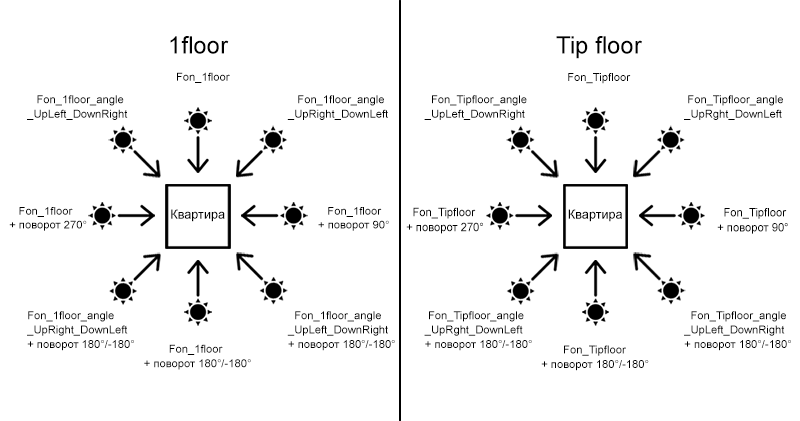

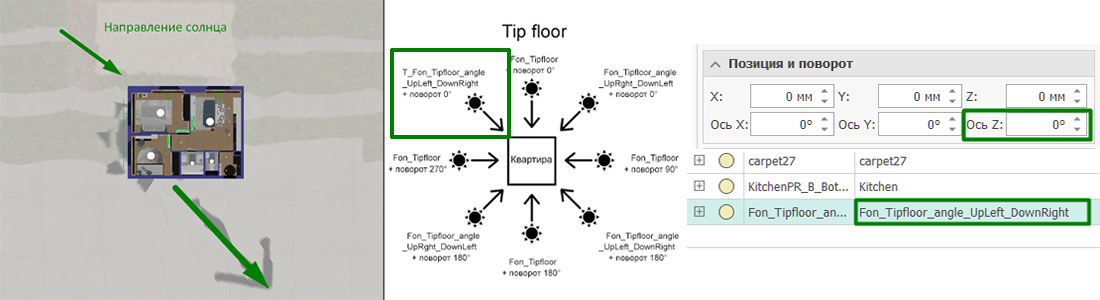

Проверьте, чтобы направление солнца совпадало с направлением, указанным внизу сферы. Посмотрите в спецификации, чтобы название и угол поворота сферы, использованной в квартире, соответствовал схеме:

Сферы с пометкой angle следует использовать для угловых квартир с угловым освещением. Если окна квартиры выходят на одну сторону или на две противоположные и солнце имеет небольшой угол, необходимо использовать сферу с прямым солнцем (без пометки angle).

◉ Для премиум квартир с мебелью ПИК+ применяются сферы: Fon_Tipfloor_PIKPlus

Название и угол поворота сферы выбирается исходя из схемы:

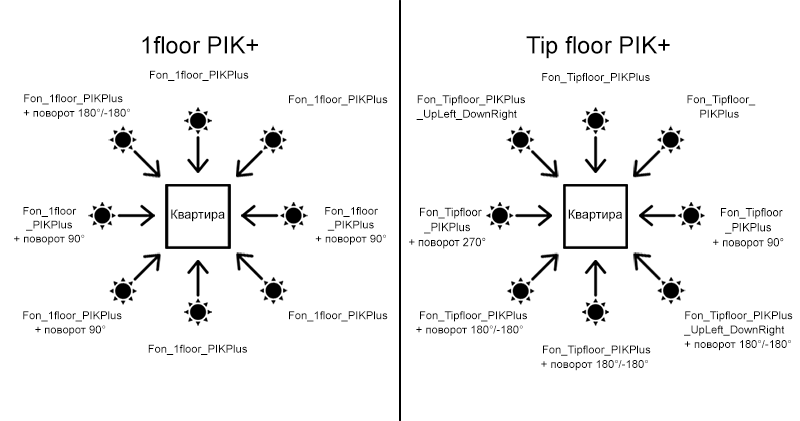

Проверьте, чтобы фасады ближайших зданий на фоне были параллельны хотя бы одной фасадной стене квартиры (для квартир с прямолинейными стенами).

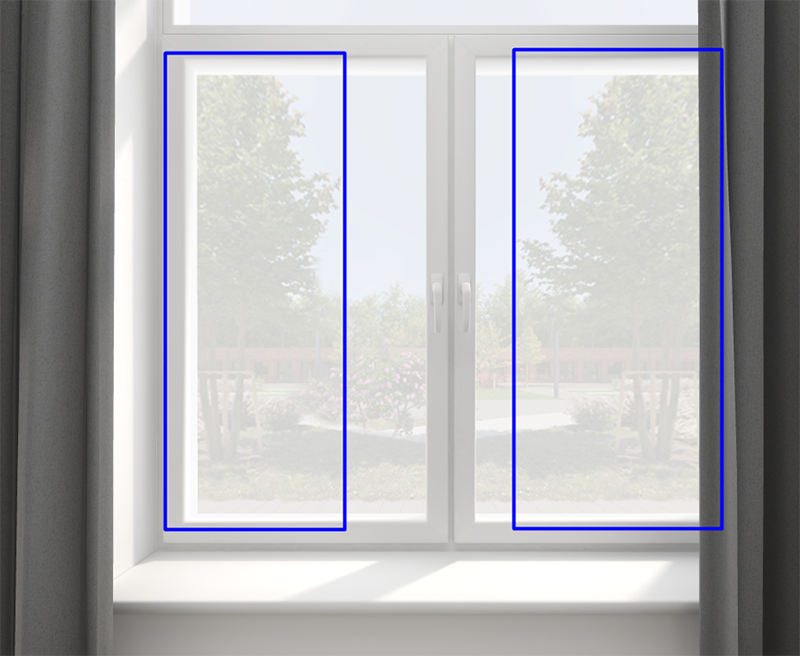

Старайтесь избегать видимой зеркальности сферы Fon_1floor_PIKPlus

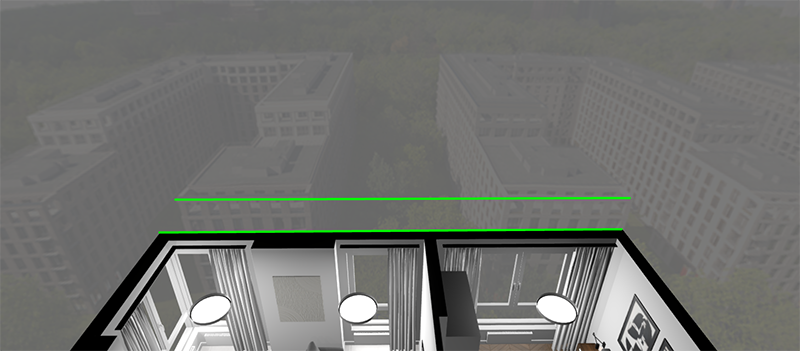

3.9.2. Посмотрите, чтобы сфера соответствовала этажу, на котором расположена квартира. Если квартира находится на первом этаже, в названии сферы должно присутствовать: 1floor/1floor_angle, если квартира находится на любом этаже кроме первого, в названии сферы присутствует: Tipfloor/Tipfloor_angle. Проверить название можно в спецификации выделив сферу во viewport-е.

3.9.3. Сфера по всем осям должна находится в нуле.

4. Объекты для Web движка

4.1. Reflection probe должна захватывать все объекты включая пол, потолок, окна и входную дверь.

4.2. Для каждого помещения создается своя Reflection Probe. Недопустимо размещать одну Reflection Probe на несколько помещений.

4.3. Reflection probe ставятся с нахлестом (≈30см.или ≈60см.) в едином помещении не разделенном стенами, в помещениях с единым напольным покрытием, не разделенном порожками. В других случаях пробы можно не пересекать, а делать в стык.
