1. Согласование Interior Craft
1.1 Внутренние видимые полигоны, а так же оконные и дверные откосы должны иметь масштаб 100%. Внешние полигоны и торцевые невидимые полигоны стен - 5%
1.2 Материалы
Назначение | Материал |
|---|---|
Стены, оконные и дверные откосы
|  |
Пол |  |
Пол мокрой зоны (Санузла) |  |
Потолок |  |
Шовный цвет. Материал внешних полигонов и скрытых торцов стен. |  |
1.3 Стены должны быть созданы способом соответствующим своему типу.
Тип стены | Способ возведения | Пример на плане | Пример в интерактиве |
|---|---|---|---|

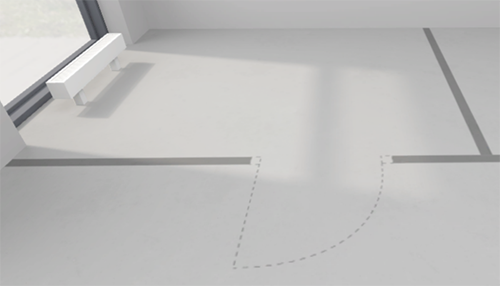

Тип 1 Стены тоньше 100мм. и двери в них
| Не возводятся в виде геометрии, отрисовываются в виде изображения на полу вместе с дверьми |  |
 |

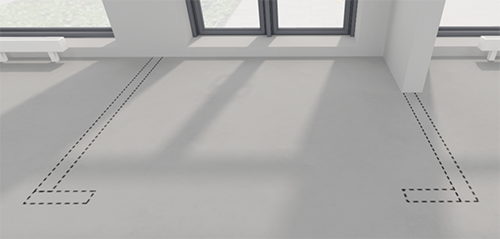

Тип 2 Пунктирные стены и двери в них | Не возводятся в виде геометрии, отрисовываются в виде изображения на полу вместе с дверьми. |  |
|

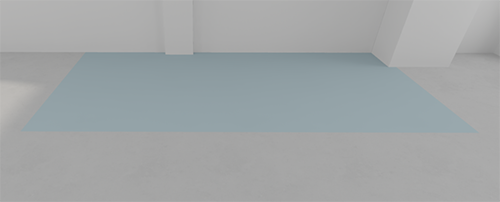

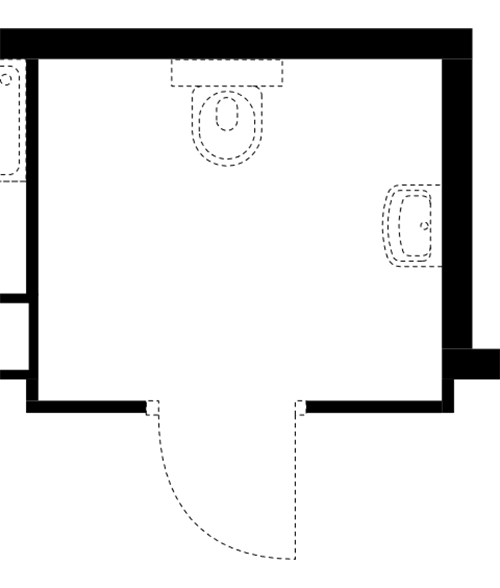

Тип 3 Стены тоньше 100мм. и двери в них, ограждающие мокрые зоны (санузлы) | Не показываются ни геометрией, ни изображением на полу. Помещение мокрой зоны выделяется материалом Floor Wet Zone на полу. |  |
|

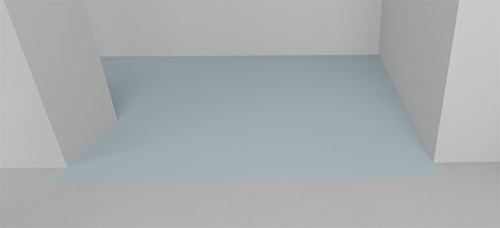

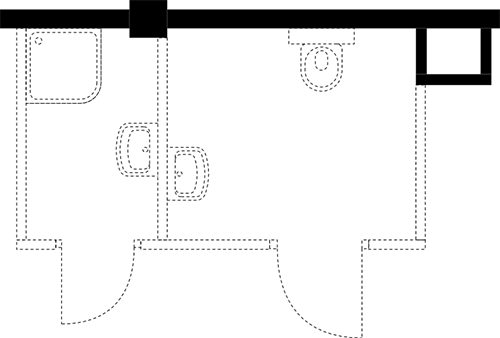

Тип 4 Пунктирные стены и двери в них, ограждающие мокрые зоны (санузлы) | Не показываются ни геометрией, ни изображением на полу. Помещение мокрой зоны выделяется материалом Floor Wet Zone на полу. |  |
 |
Тип 5 Монолитные внешние и внутренние стены толщиной более 100 мм. | Возводятся в виде геометрии, как стандартные стены. |  |
 |

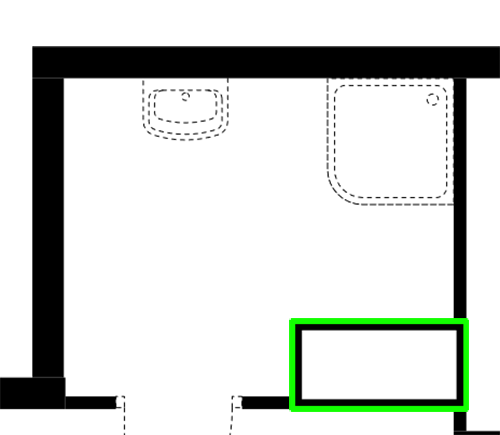

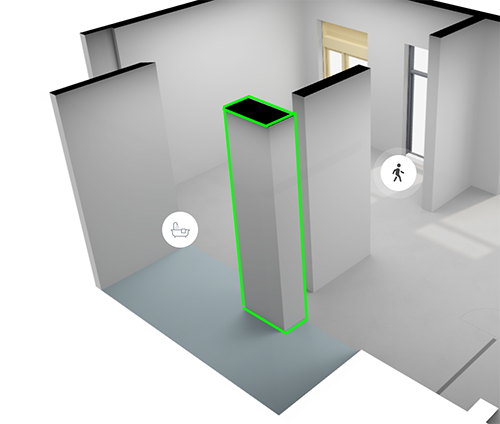

Тип 6 Шахты коммуникаций | Возводятся в виде геометрии цельными без отверстия по центру. |  |  |

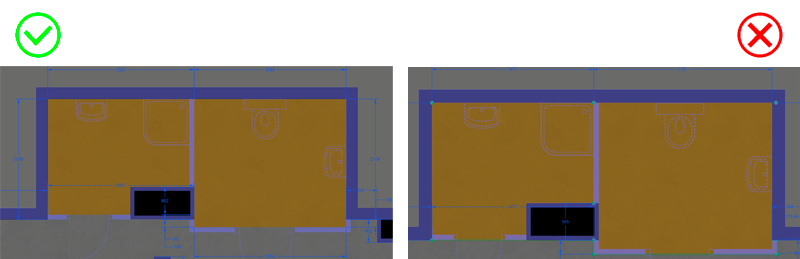

1.4 Мокрые зоны должны быть отделены от основного помещмения условной стеной по внутренней границе стен.
1.5 Пилоны и выступы на стенах в помещениях должны соответствовать PNG.
Однако, если на строительном чертеже, приложенном к ТЗ (чертеж с размером и проемами), отсутствует пилон/выступ, его делать не стоит.
Пилоны/выступы толщиной 0-4 см. не создаем.
Пилоны/выступы толщиной 4 см. и более создаем.
Выравнивание стены производится по выступающей части.
1.6 Допустимая погрешность при масштабировании PNG в ICraft: 1-2 сантиметра
1.7 Поворот сферы фона настраивается аналогично квартирам. Старайтесь избегать видимой зеркальности сферы Fon_1floor_PIKPlus
2. Согласование интерактива
2.1 Помещение должно быть отцентрировано. Положение помещения при открытии, максимальное приближение и отдаление настраиваются аналогично квартирам.
2.2 В коммерческом помещении размещаются 2 вида камер:
Основная камера с иконкой человечка размещается по центру помещения. Может быть в сцене только одна. Подпись должна содержать площадь данного помещения, к примеру, “288.0 кв. м”
Камеры мокрых зон размещаются по возможности по центру мокрых зон. Число камер должно соответствовать числу мокрых зон (санузлов). Если две мокрые зоны объединены в одну, то для них допустимо использовать одну камеру. Камеры должны иметь подпись: Мокрая зона

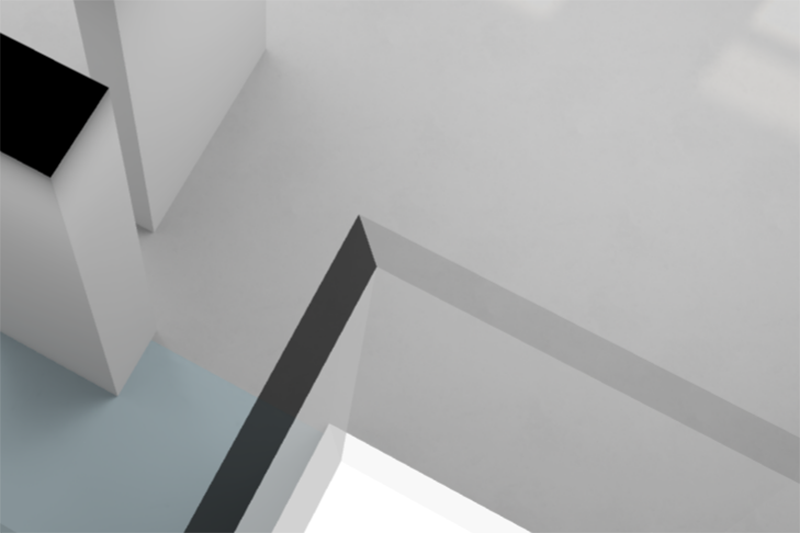

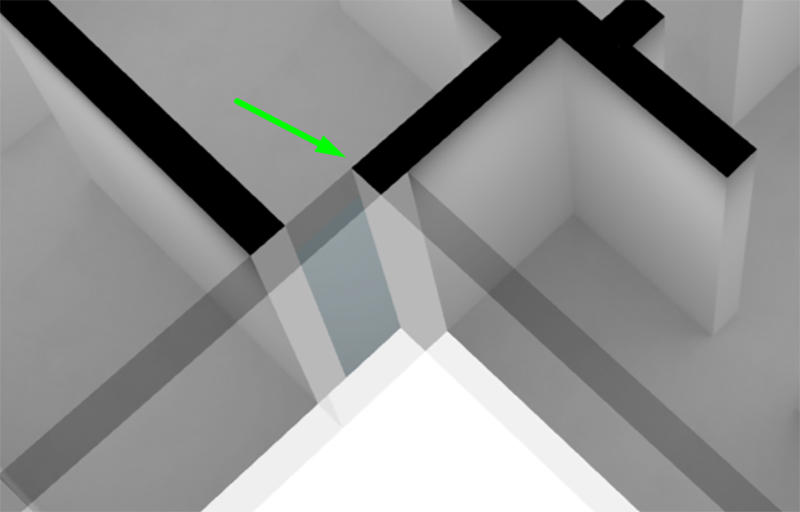

2.3 Внешние и внутренние углы соединения стен настраиваются аналогично квартирам.
Внешние углы стыкуются через колонну под прямым углом за исключением случаев с угловыми окнами.
Внутренние углы:
Две внешние стены стыкуются через острый угол.
Если стыкуются 3 и более стены, из которых хотя бы одна внутренняя не пропадающая, то стык производится через прямой угол.

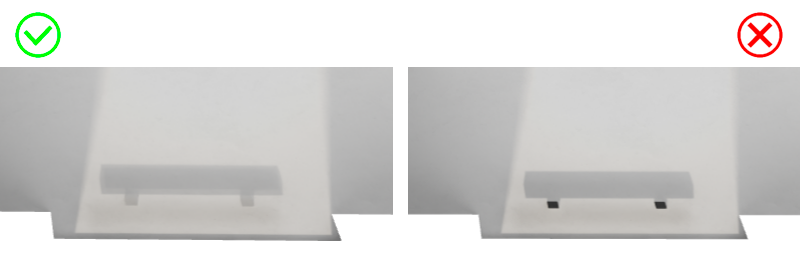

2.4 Касательные тени от ножек напольного радиатора и входных дверей необходимо убирать.

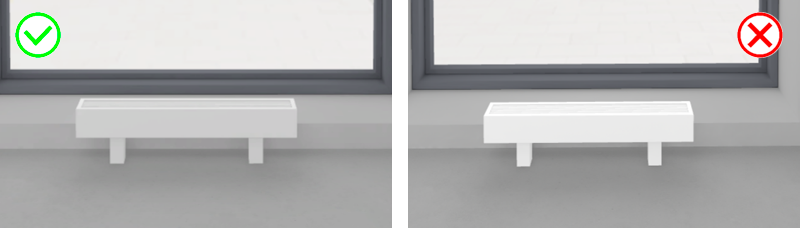

2.5 Напольные белые радиаторы не должны быть пересвеченными.

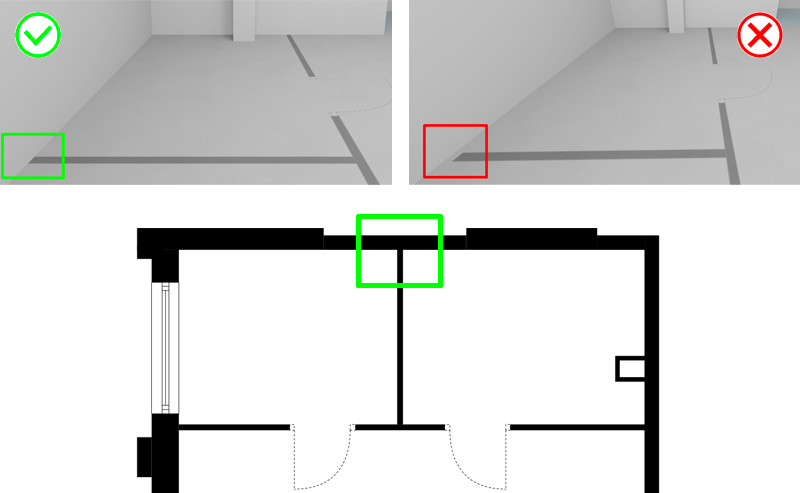

2.6 Если на PNG тонкая или пунктирная стена, обозначенная на полу как изображение, примыкает к другой стене, то на полу у изображения стен в этом месте не должно быть разрывов.
