При проектировании сложных помещений с целью дальнейшего переноса в сторонние приложения через FBX формат, важно учитывать особенности работы программы и строго соблюдать правила проектирования.

Рассмотрим ряд типовых ошибок, которые настоятельно рекомендуется избегать при проектировании помещений.

1. Узлы стены не выровнены по линии

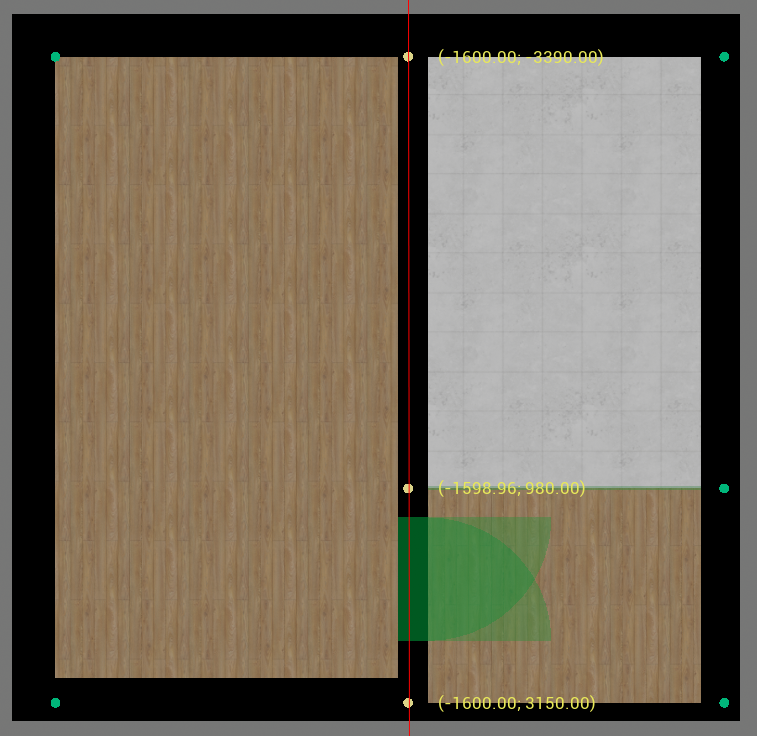

Все точки стены помещения, если стена прямая, должны лежать на одной линии. В данном случае мы видим, что средняя точка отклонена по оси X на небольшое значение около 1 мм. Рекомендуется включить функцию Привязка к объектам и выровнять центральную точку относительно других.

2. Линия разделения пола (условная стена) попадает на проем

Если в помещении есть дверной проем и линия разделения пола (условная стена), то линия разделения не должна проходить через дверной проем. Если она пройдет через дверной проем, то пол и плинтус могут быть построены неверно (рис. 3).

Зачастую необходимо расположить дверной проем на границе разделения пола. Это корректная ситуация, и программой она поддерживается (рис. 2). Но, делая так, надо быть уверенным, что линия разделения пола не пересекла проем. Для этого необходимо включить функцию Привязка к объектам и подвинуть проем к границе отрезка стены. Если делать это на глаз без привязки к объектам, то вы получите либо случай, изображенный, на рис. 1, либо случай на рис. 3. В первом варианте у вас будут лишние тонкие полигоны, а во втором - неверное построение плинтуса.
