1. Типы кухонь
Кухни представлены в Стандартной и Комфорт комплектации. Использование кухни зависит от отделки и класса жилья. Модели для кухни располагаются в папках с соответствующими названиями в ICraft.
Отделка | Комплектация кухни |
|---|---|
Стандарт | |
Стандарт | |
Стандарт | |
Комфорт | |
Стандарт и Комфорт |

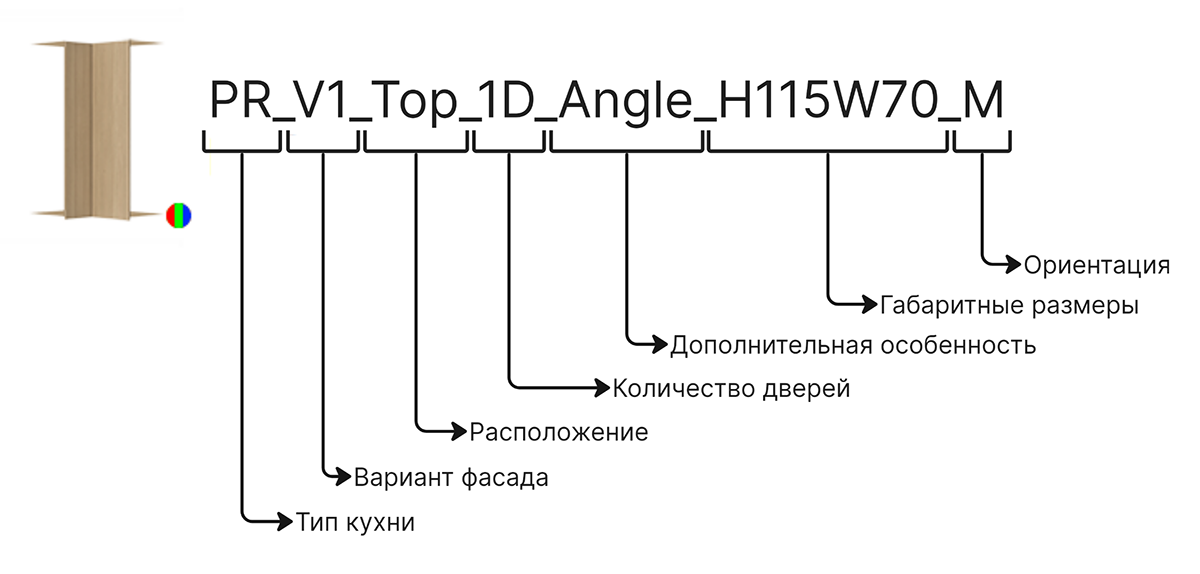

2. Нейминг
Тип кухни - параметр определяет, к какому типу кухни (Стандарт или Комфорт) относится модель
PR - модель относится к кухни Комфорт
ST - модель относится к кухни Стандарт
PRST- универсальная модель
Если параметр не указан, то модель может использоваться в обоих типах.
Вариант фасада - параметр определяет геометрию фасада ( фасад с филенкой, фасад гладкий, фасад рифленый и.т.д). Варианты фасадов нижних и верхних шкафчиков отличаются
Расположение - параметр определяет тип шкафчика в зависимости от его расположения
Top - верхние шкафчики
Bottom - нижние шкафчики
Large - высокие шкафы пеналы
Fridge - встроенный холодильник
Количество дверей - параметр определяет колличество открывающихся фасадов у модели
Дополнительная особенность - параметр указывает есть ли у модели особенности размещения / использования
Angle - угловая модель
Tech - шкафчик используется совместно со встраиваемой техникой
Lattice - втраиваемый холодильник
Fake - боковая заглушка для шкафчика
FakeProf - боковая заглушка для ручки-профиля
Габаритные размеры - параметр указывает важные габаритрые размеры модели, если они есть.
Ориентация - параметр для угловых моделей показывает левую или правую вариациюразмещения модели.
3. Модели
3.1 Кухня комфорт
3.1.1 Нижние шкафы и шкафы-пеналы
Вариант фасада - V1 | |||

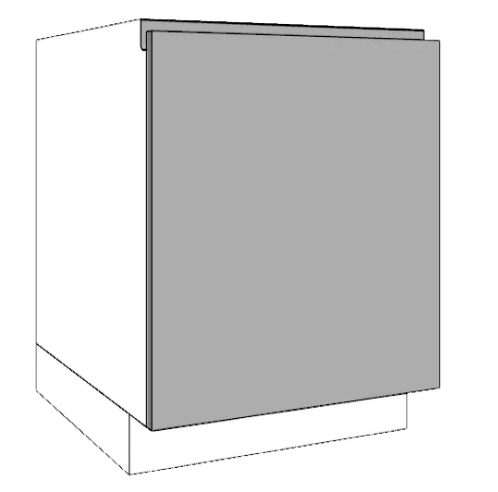

Кухонные шкафчики с гладкими фасадами и ручками-профилями | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
Нижние шкафчики | |||
 | PR_Bottom_Fake02 PR_V1_Bottom_Fake_1D | ||
 |  | PR_Bottom_Fake02 PR_V1_Bottom_Fake_1D | |
 | при использовании необходимо отключать боковую заглушку на центральной ручке-профиле PR_Bottom_Fake02 PR_V1_Bottom_Fake_2D | ||
 | не используются | Угловой добор | |
 | Задняя заглушка для шкафчика, необходима, когда задняя сторона шкафчика видна в движке | ||
Высокие шкафы-пеналы | |||
 | PR_Large_profil_W6 - ручка профиль | PR_Large_Fake_M PR_Large_Fake02_M | Встроенный холодильник c антресольным ящиком |
 | PR_Large_profil_W6 - ручка профиль | PR_Large_Fake_M PR_Large_Fake02_M | Встроенный холодильник c без антресольного ящика |
 | PR_V1_Fridge_3D_W60 - холодильник | PR_Large_FakeProf PR_Large_Fake02_M | Ручка профиль цвет фасада и корпуса должны соответствовать модели холодильника |
 | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы с антресольным ящиком Используются без ручек | |
 | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы без антресольного ящика Используются без ручек | |

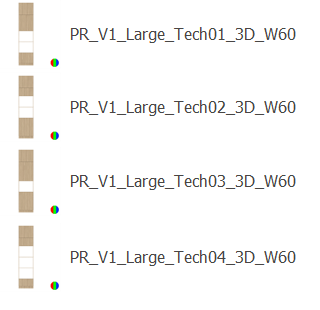

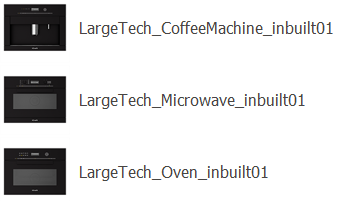

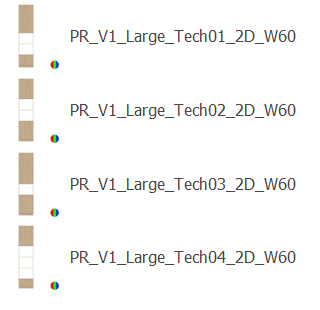

 |  | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы для встроенной техники с антресольным ящиком Используются без ручек |
 | | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы для встроенной техники без антресольного ящика Используются без ручек |

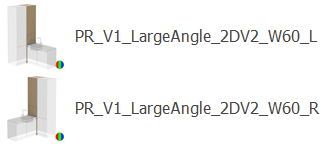

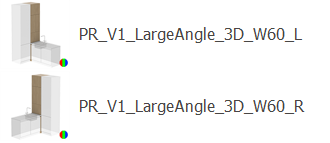

 | PR_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | PR_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | PR_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | PR_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | Модель обрамления кухни При повороте скрывается частично, выше уровня нижних ящиков, если своей длинной частью прислонена к скрываемой стене. Ссылка на пример | ||
Вариант фасада - V2 | |||
Кухонные шкафчики с филенкой без ручек | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |

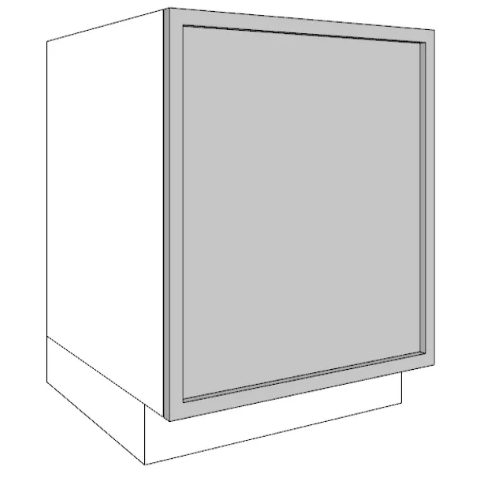

Нижние шкафчики | |||

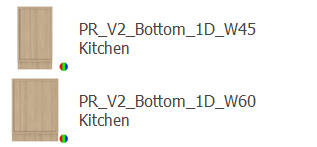

 | PR_Bottom_Fake02 PR_V2_Bottom_Fake_M | ||
 |  | PR_Bottom_Fake02 PR_V2_Bottom_Fake_M | |
 | PR_Bottom_Fake02 PR_V2_Bottom_Fake_M | ||
 | не используются | Угловой добор | |
| Задняя заглушка для шкафчика, необходима, когда задняя сторона шкафчика видна в движке | ||
Высокие шкафы-пеналы | |||
 | PR_Large_Fake_M PR_Large_Fake02_M | Встроенный холодильник c антресольным ящиком. Используется без ручек | |
 | PR_Large_Fake_M PR_Large_Fake02_M | Встроенный холодильник c без антресольного ящика Используется без ручек | |
 | Шкафы-пеналы с антресольным ящиком Используются без ручек | ||
 | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы без антресольного ящика Используются без ручек | |

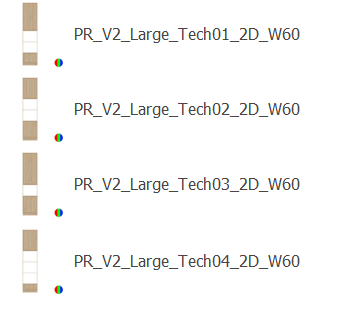

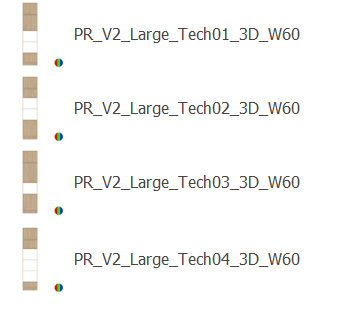

 | | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы для встроенной техники с антресольным ящиком Используются без ручек |
 | | PR_Large_Fake_M PR_Large_Fake02_M | Шкафы-пеналы для встроенной техники без антресольного ящика Используются без ручек |

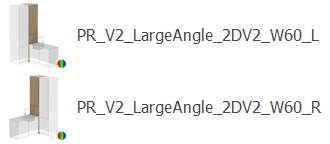

 | PR_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |

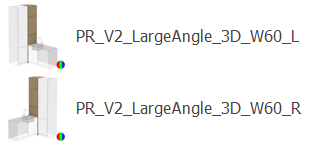

 | PR_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | PR_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | PR_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
| Модель обрамления кухни При повороте скрывается частично, выше уровня нижних ящиков, если своей длинной частью прислонена к скрываемой стене. Ссылка на пример | ||
Стеклянные витрины | |||
 | PR_Large_Fake_M PR_Large_Fake02_M | Модель идет как высокий шкаф пенал | |
 |  | Заглушки внутри модели | Самостоятельная модель |
 | PR_Large_Fake_M PR_Large_Fake02_M | Модель идет как высокий шкаф пенал | |
 |  | Заглушки внутри модели | Самостоятельная модель |
3.1.2 Верхние шкафы
Вариант фасада - V1 | |||
Гладкий фасад с удлиннением снизу для удобства открывания | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_H45W60_L36_M | невысокая модель 45 см | |

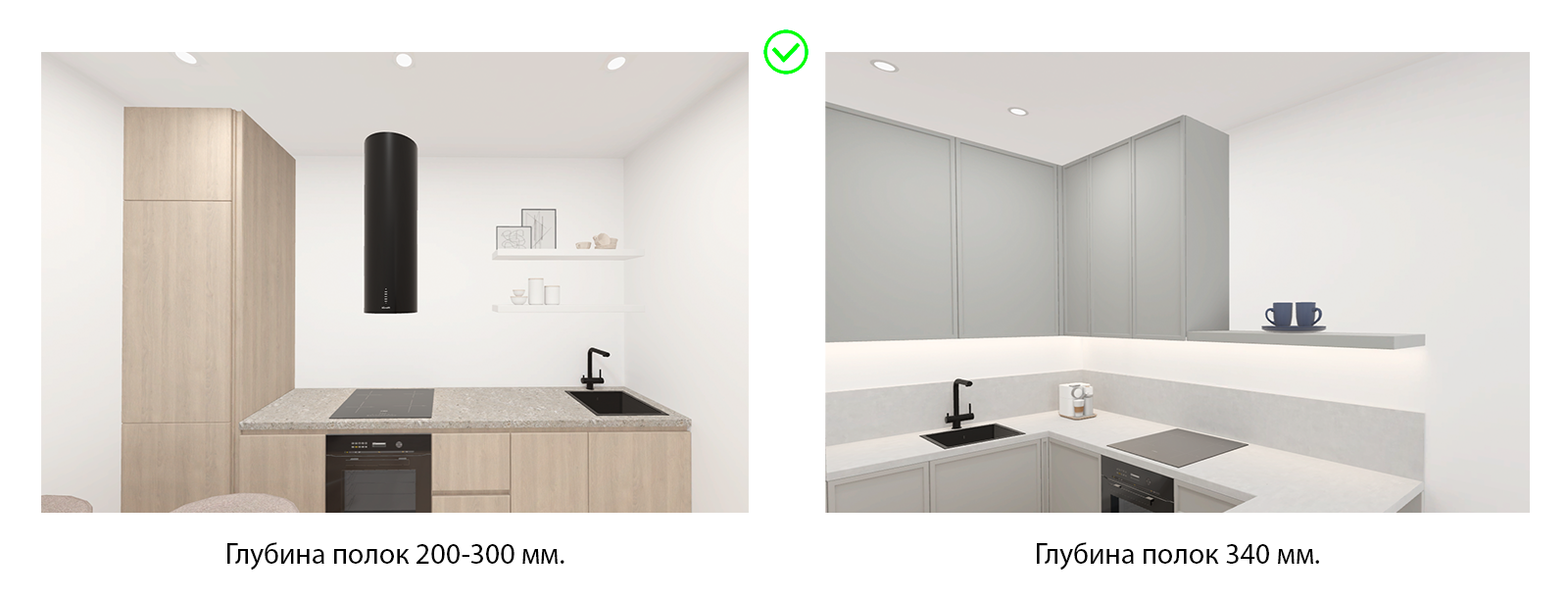

  | Открытые полки глубиной 20 см. (допустимый диапазонпо глубине 20-30 см.) Используются одиночно, без комбинации с кухонными верхними шкафами. | ||
  | Открытые полки глубиной 34 см. Используются для применения совместно с верхними кухонными шкафами. | ||
Вариант фасада - V2 | |||

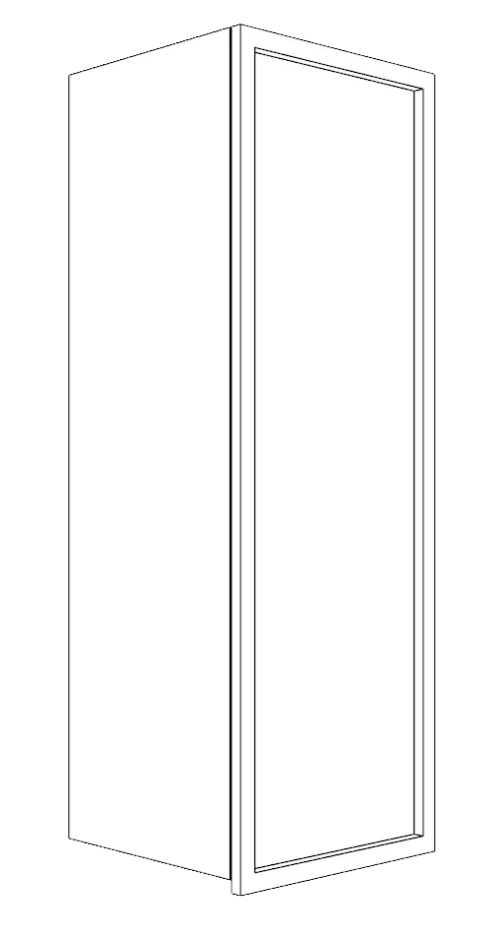

Фасад с филенками и удлиннением снизу для удобства открывания | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_H45W60_L36_M | невысокая модель 45 см | |

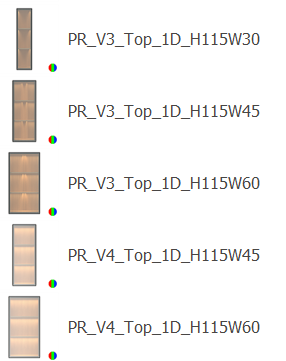

Вариант фасада - V3, V4 | |||

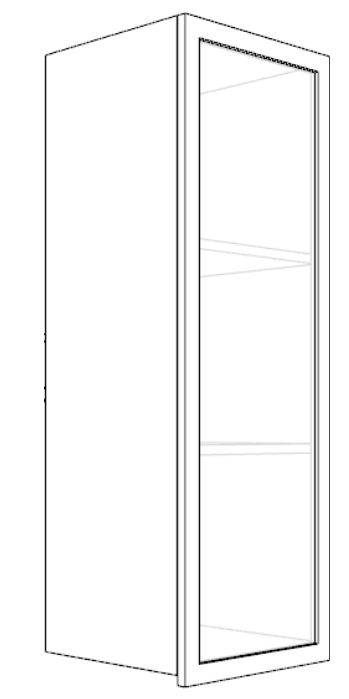

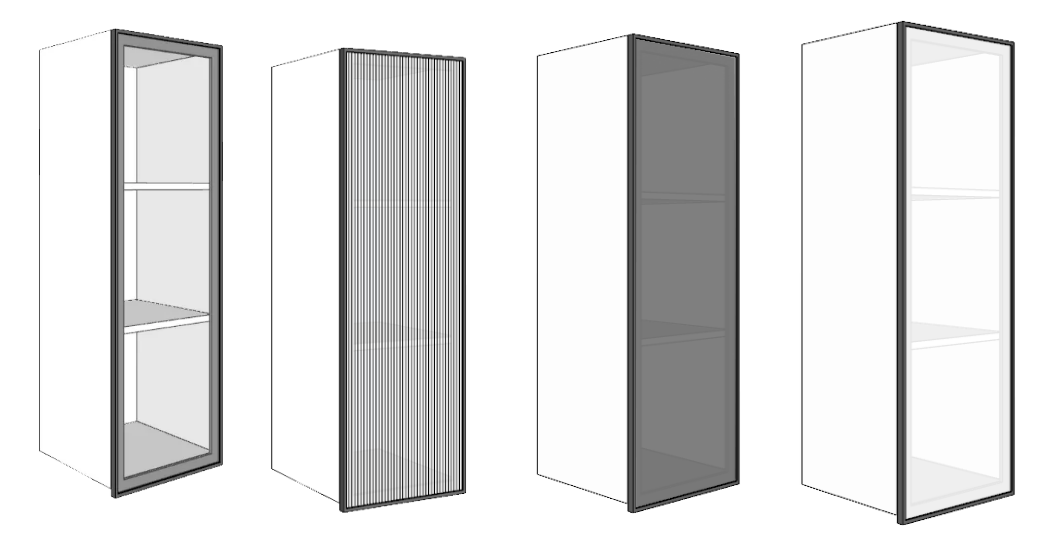

Стеклянные шкафчики с фасадом из алюминиевого профиля с удлиннением дверцы снизу для удобства открывания. | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | PR_Top_Fake_L36_M | Цвет корпусааналогичен цвету корпуса остальных верхних шкавчиков с которыми совместно используется модель | |

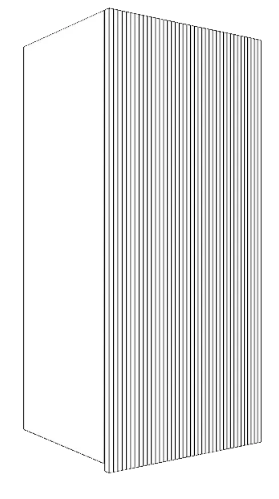

Вариант фасада - V5 | |||
Фасад рифленый с удлиннением снизу для удобства открывания | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_L36_M | ||
3.2 Кухня стандарт
3.2.1 Нижние шкафы и шкафы-пеналы
Вариант фасада - V1 | |||

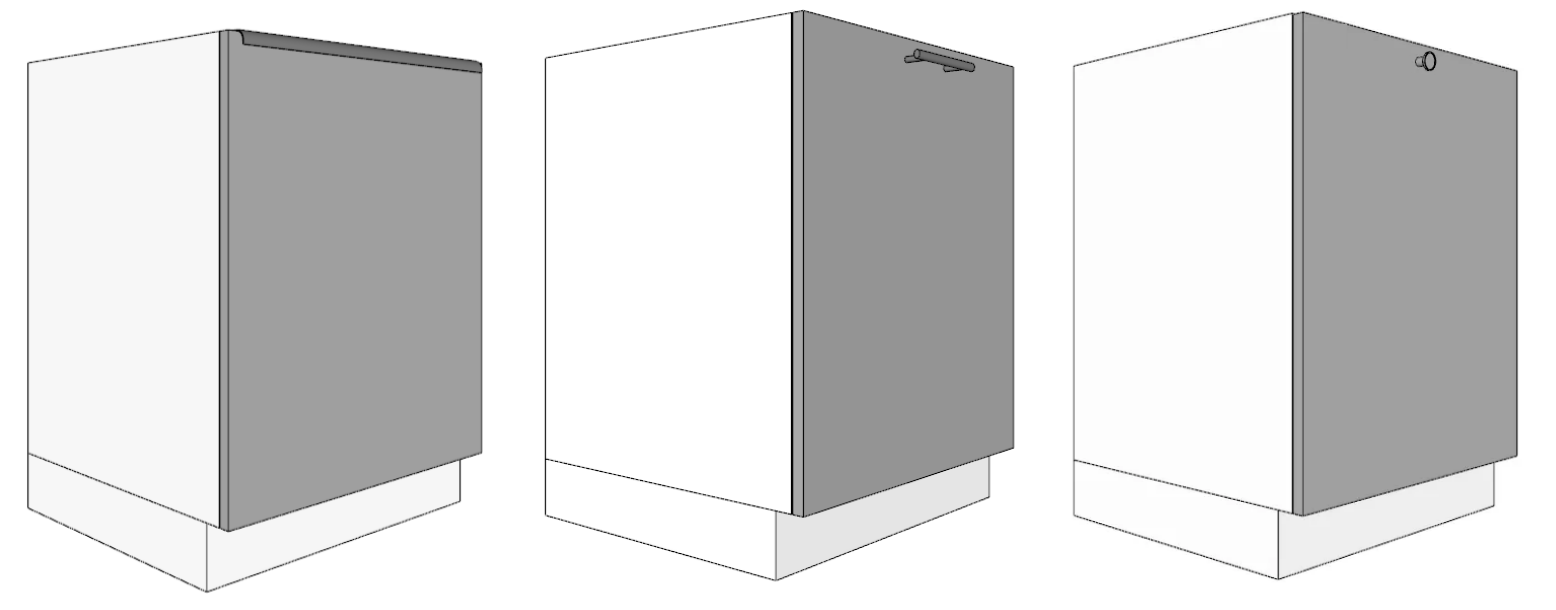

Кухонные шкафчики с гладкими фасадами и тремя видами ручек | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
Нижние шкафчики | |||
 | ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | В модели присутствует 3 варианта ручек, при установки необходимо отключить две лишние | |
 | | ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | |
 | ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | В модели присутствует 3 варианта ручек, при установки необходимо отключить две лишние | |
 | не используются | Угловой добор | |
| Задняя заглушка для шкафчика, необходима, когда задняя сторона шкафчика видна в движке | ||
Высокие шкафы-пеналы | |||
 | ST_Large_Fake_M ST_Large_Fake02_M | Встроенный холодильник c антресольным ящиком. В модели присутствует 3 вида ручек, при установки необходимо отключить лишние. | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Встроенный холодильник без антресольных ящиков. В модели присутствует 3 вида ручек, при установки необходимо отключить лишние. | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Шкафы-пеналы с антресольным ящиком Используются без ручек | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Шкафы-пеналы без антресольного ящика Используются без ручек | |
 |  | ST_Large_Fake_M ST_Large_Fake02_M | Шкаф-пенал для встроенной духовки с антресольным ящиком Используются без ручек |
 |  | ST_Large_Fake_M ST_Large_Fake02_M | Шкаф-пенал для встроенной духовки без антресольного ящика Используются без ручек |

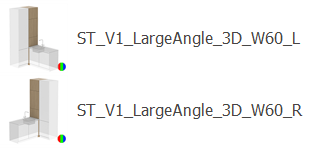

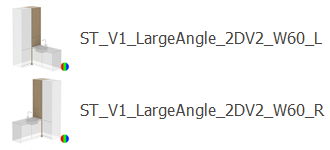

 | ST_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | ST_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | ST_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | ST_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | Модель обрамления кухни При повороте скрывается частично, выше уровня нижних ящиков, если своей длинной частью прислонена к скрываемой стене. Ссылка на пример | ||
Вариант фасада - V2 | |||

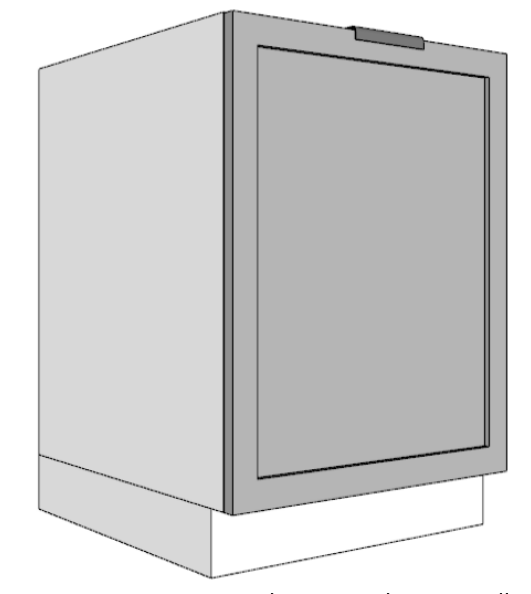

Кухонные шкафчики с филенкой с ручкой-скобой | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
Нижние шкафчики | |||
| ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | ||
 | | ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | |
 | ST_Bottom_Fake_W60_M ST_Bottom_Fake02_M | ||
 | не используются | Угловой добор | |
| Задняя заглушка для шкафчика, необходима, когда задняя сторона шкафчика видна в движке | ||
Высокие шкафы-пеналы | |||
 | ST_Large_Fake_M ST_Large_Fake02_M | Встроенный холодильник c антресольным ящиком | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Встроенный холодильник без антресольных ящиков. | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Шкафы-пеналы с антресольным ящиком Используются без ручек | |
 | ST_Large_Fake_M ST_Large_Fake02_M | Шкафы-пеналы без антресольного ящика Используются без ручек | |
 | | ST_Large_Fake_M ST_Large_Fake02_M | Шкаф-пенал для встроенной духовки с антресольным ящиком Используются без ручек |
 | | ST_Large_Fake_M ST_Large_Fake02_M | Шкаф-пенал для встроенной духовки без антресольного ящика Используются без ручек |

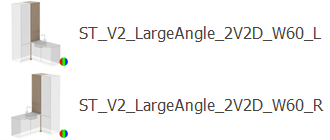

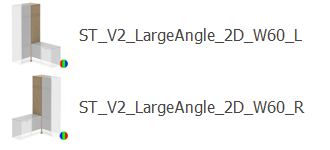

 | ST_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |

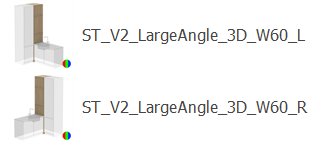

 | ST_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш. Используются без ручек | |
 | ST_Large_Fake_M | Угловой шкаф-пенал без антресольного ящика Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | ST_Large_Fake_M | Угловой шкаф-пенал с антресольным ящиком Модель предназначена для создания углового соединения между высокими шкафами и нижними шкафчиками. Используется только для ниш, совместно с близкорасположенной кухонной мойкой. Используются без ручек | |
 | Модель обрамления кухни При повороте скрывается частично, выше уровня нижних ящиков, если своей длинной частью прислонена к скрываемой стене. Ссылка на пример | ||
3.2.2 Верхние шкафы
Вариант фасада - V1 | |||
Гладкий фасад с удлиннением снизу для удобства открывания | |||
| |||
Модель | Связанные модели | Заглушки боковые | Примечание |
| PR_Top_Fake_L36_M | ||
 | PR_Top_Fake_L36_M | ||
| PR_Top_Fake_H45W60_L36_M | невысокая модель 45 см | |
Вариант фасада - V2 | |||
Стеклянные шкафчики с удлиннением дверцы снизу для удобства открывания. | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | ST_Top_Fake_L36_M | ||
Вариант фасада - V3 | |||

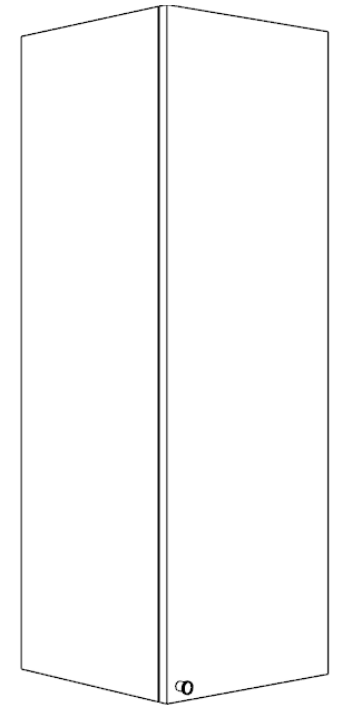

Фасад гладкий с ручкой кнопкой !!без удлиннения фасада снизу!! | |||
 | |||
Модель | Связанные модели | Заглушки боковые | Примечание |
 | ST_Top_Fake_L36_M | ||
 | ST_Top_Fake_L36_M | ||
3.3 Столешницы и фартуки
Универсальные модели используемые для обих типов кухонь
3.3.1 Столешницы
Модель | Связанные модели | Примечание |
 | Базовая модель столешницы | |
 | Countertop_01_W20 Countertop_01 | Угловая модель для составления угловых столешниц. |
 | Нижние шкафчики Countertop_01_W20 Countertop_01 | Модели с увеличинной шириной столешницы, позволяет создать свес для барной стойки.  |

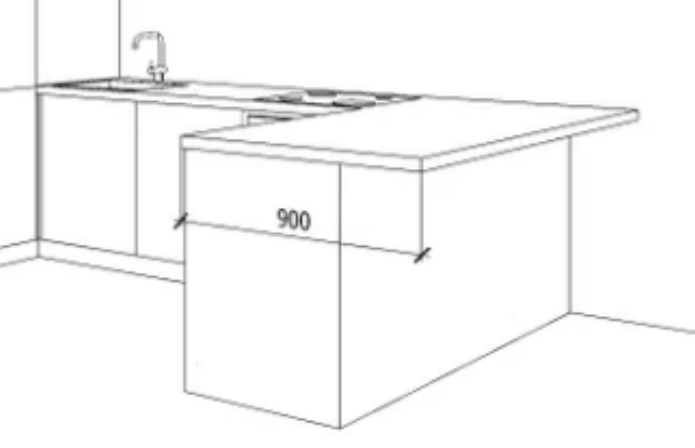

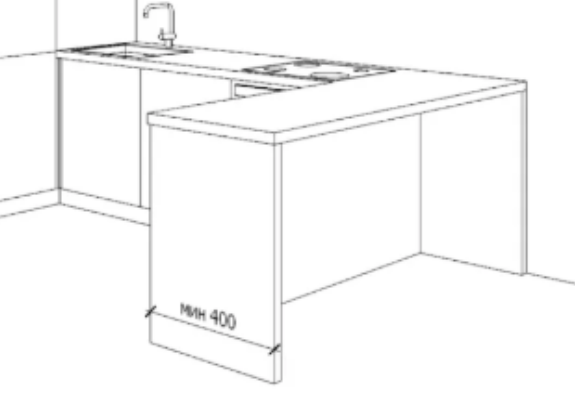

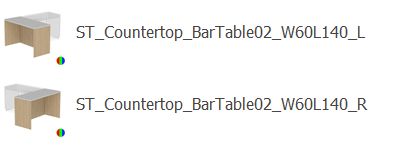

 | Нижние шкафчики Countertop_01_W20 Countertop_01 | Модель барной стойки для крепления к столешнице над нижним фкафчиком.  |

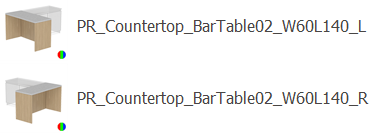

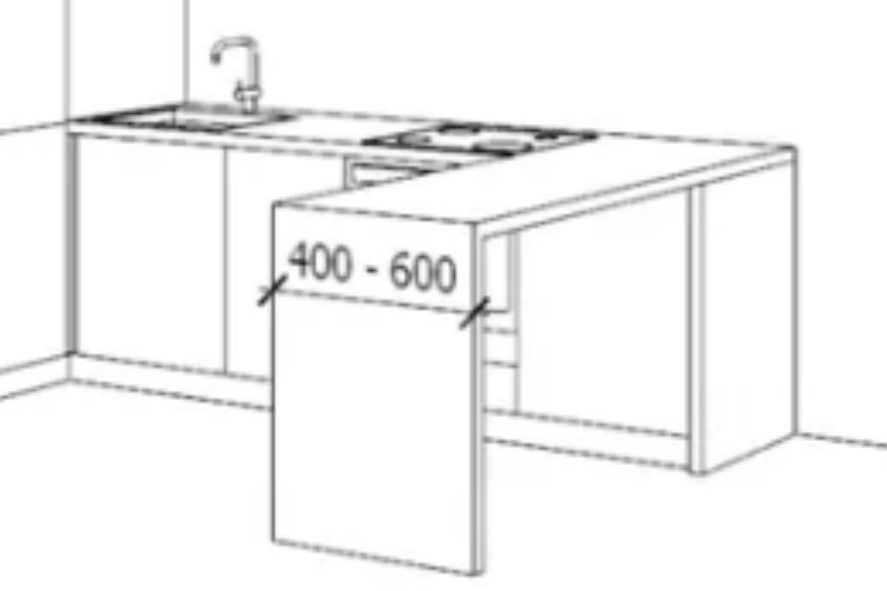

 | Countertop_01_W20 Countertop_01 | Модель барной стойки для крепления к столешнице для стандарт кухни  |
 | Countertop_01_W20 Countertop_01 | Модель барной стойки для крепления к столешнице для комфорт кухни |
 | Отдельностоящая барная стойка | |
 | Отдельностоящая барная стойка |

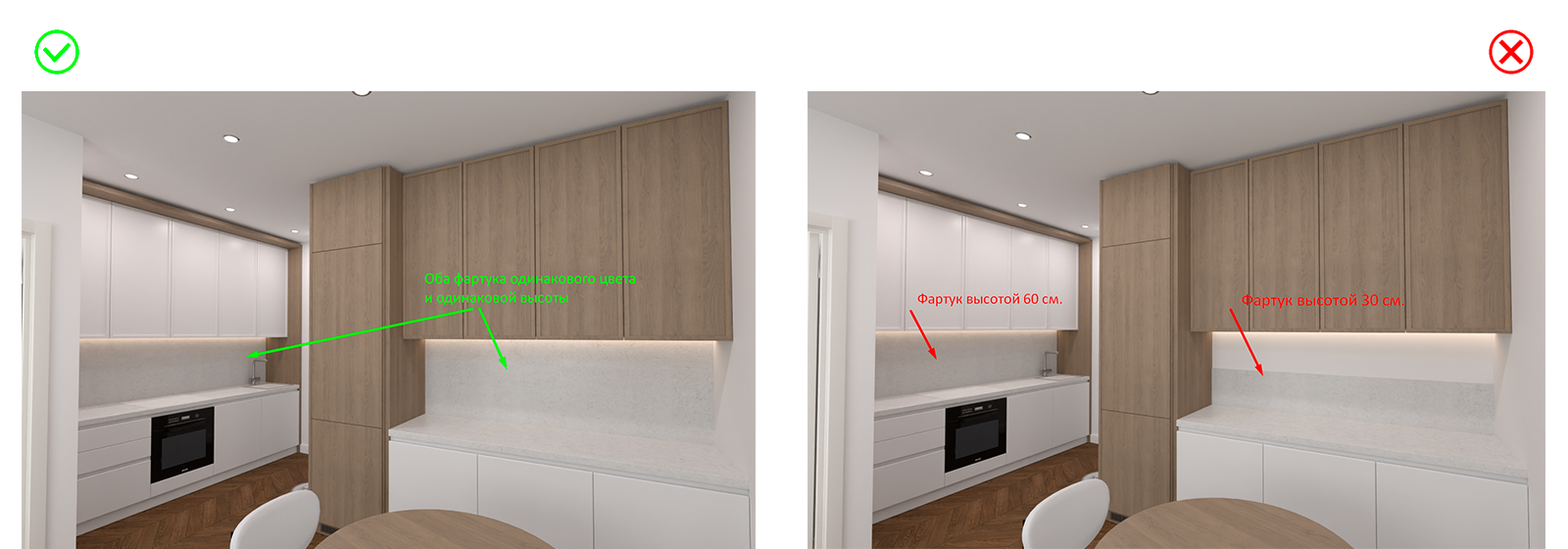

3.3.1 Фартуки
Модель | Связанные модели | Примечание |
 | Фартук высотой 100 мм. | |
 | Фартук высотой 300 мм. | |
 | Фартук высотой 600 мм. |
3.4 Раковины
3.4.1 Кухни комфорт
Модель | Связанные модели | Примечание |

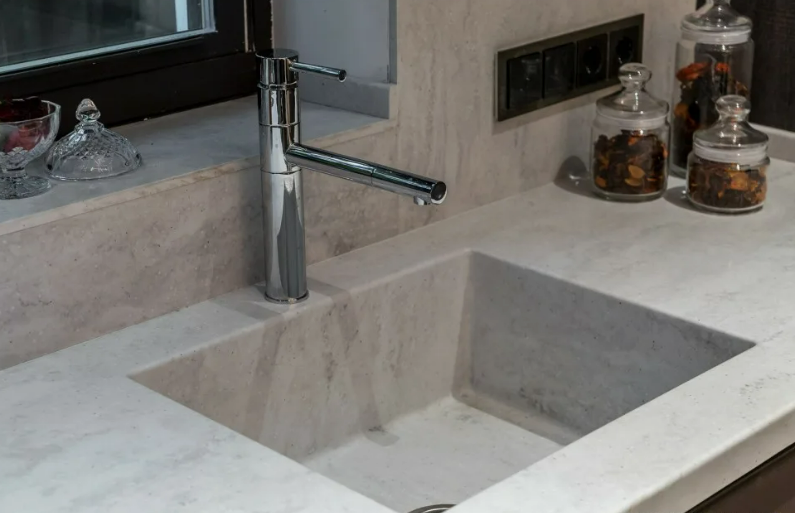

 | Интегрированная кухонная мойка ставится в уровень со столешницей, повторяет цвет столешницы.  | |
 | Мойка с бортиком |
3.4.2 Кухни стандарт
Модель | Связанные модели | Примечание |
 | Кухонная мойка со смесителем | |
 | Мойка с бортиком Кухонная мойка, смеситель интегрирован в столешницу |
3.5 Дополнительная техника
Модель | Связанные модели | Примечание |
 | Вытяжка настенно-потолочного монтажа.
| |
 | Вытяжка настенного монтажа. | |
   | Варочные поверхности Используются только в черном цвете |
4. Особенности сборки
4.1. Цвет корпуса шкафчика должен повторять цвет его фасада

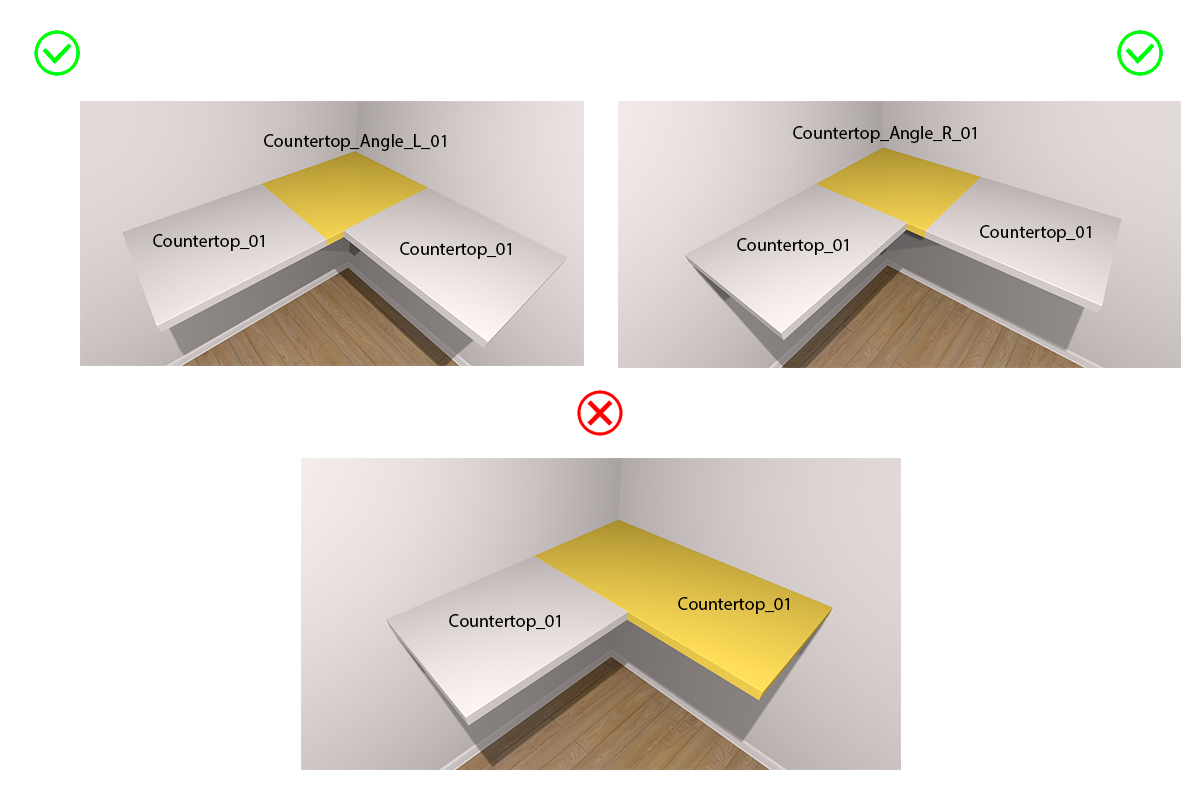

4.2. При создании угловых столешниц необходимо использовать угловой соединительный модуль для корректной стыковки фасок у столешницы.

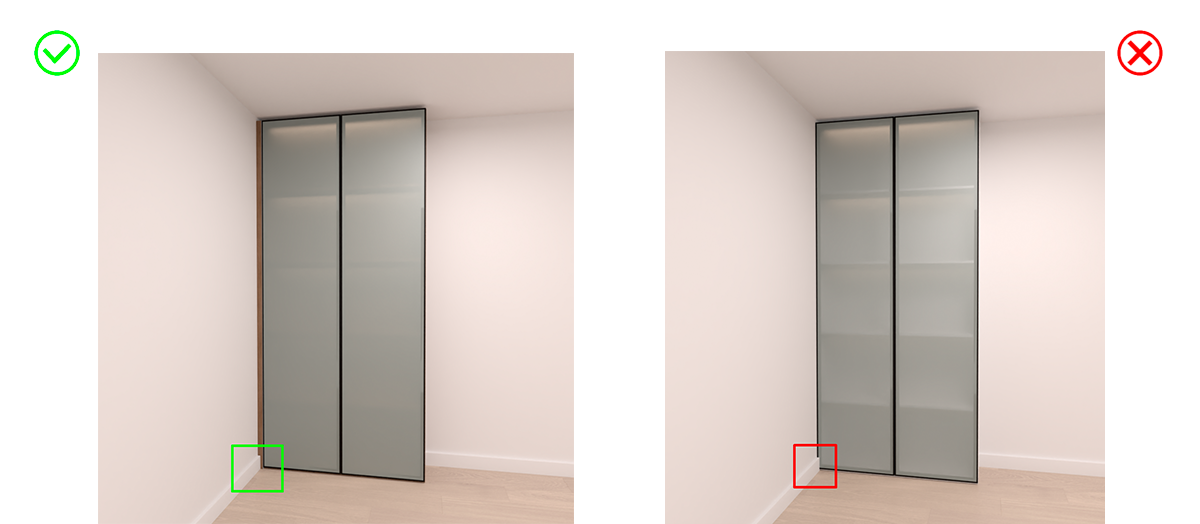

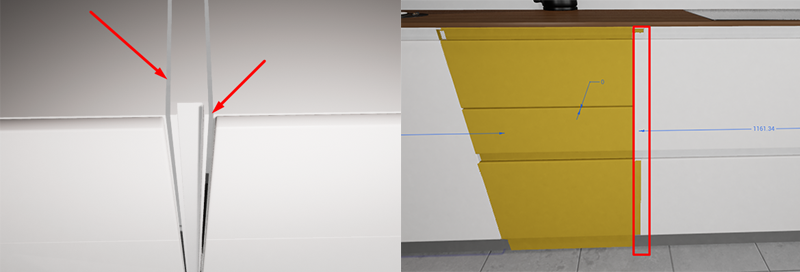

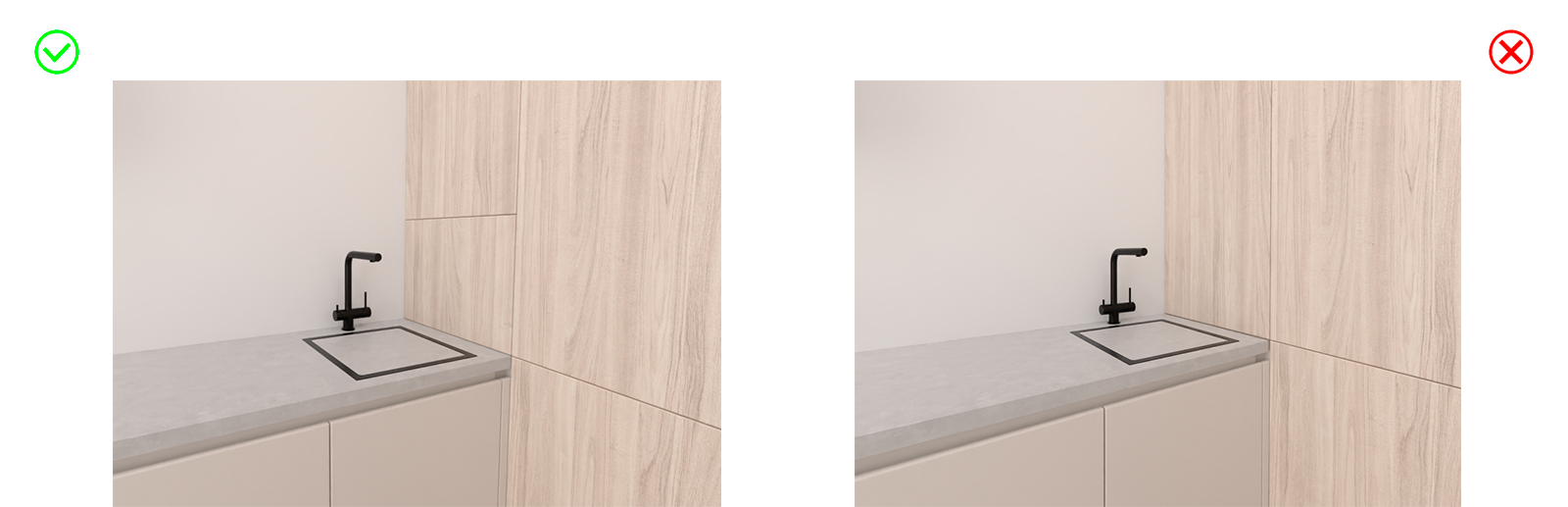

4.3. Кухонный гарнитур должен быть собран без щелей между объектами (шкафчиками, шкафчиками и столешницей). Также не допускается наложение объектов друг на друга.
4.4. Верхним шкафчикам кухонного гарнитура необходимо назначать скрытие.

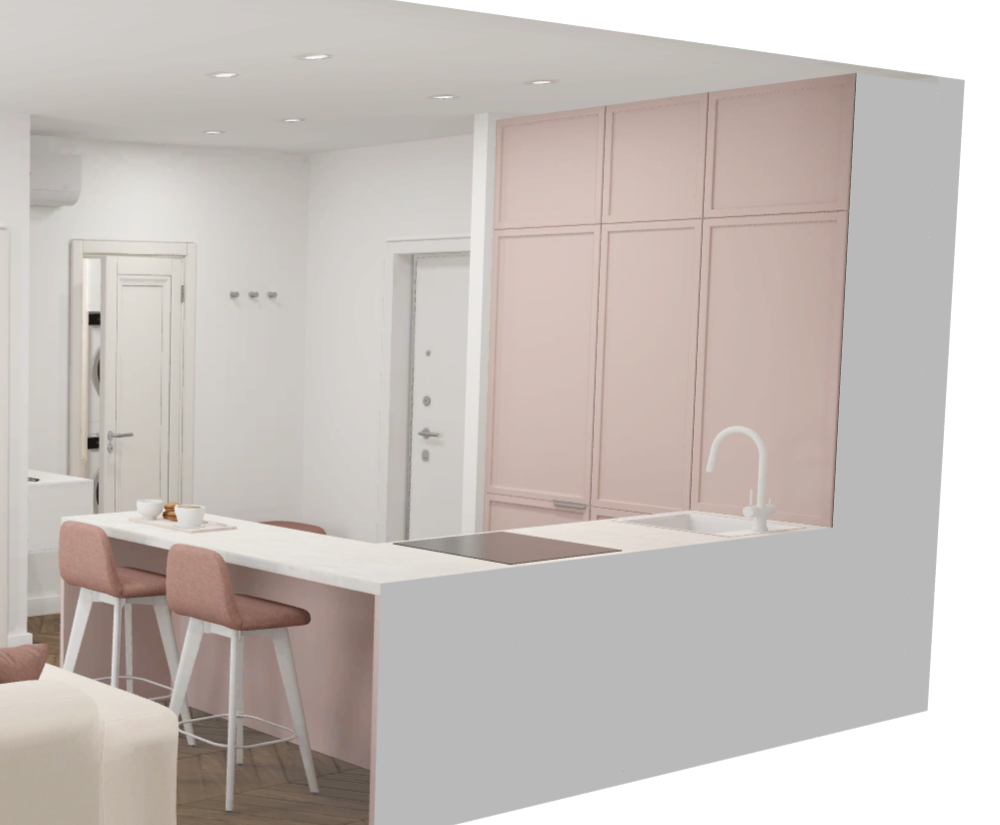

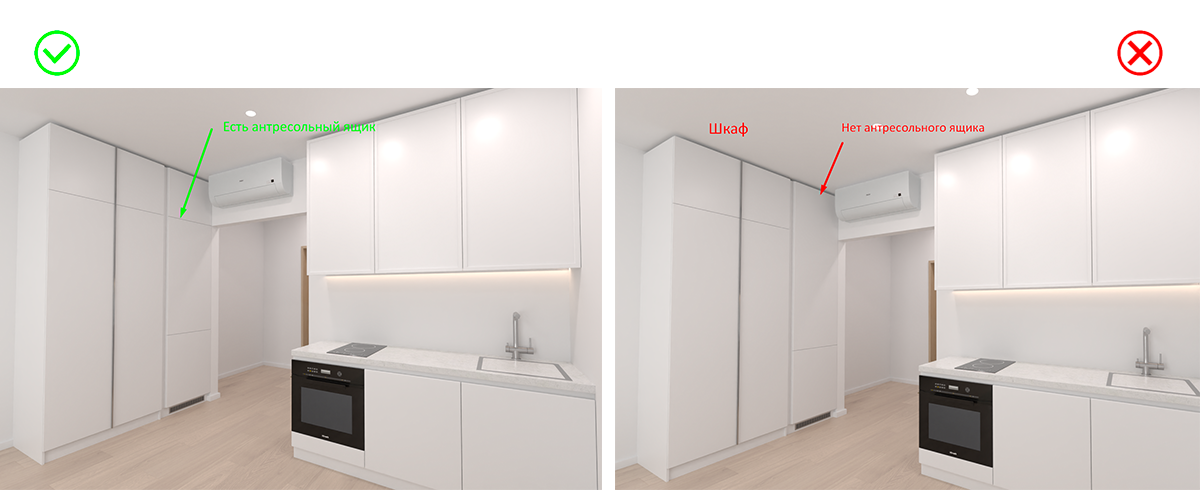

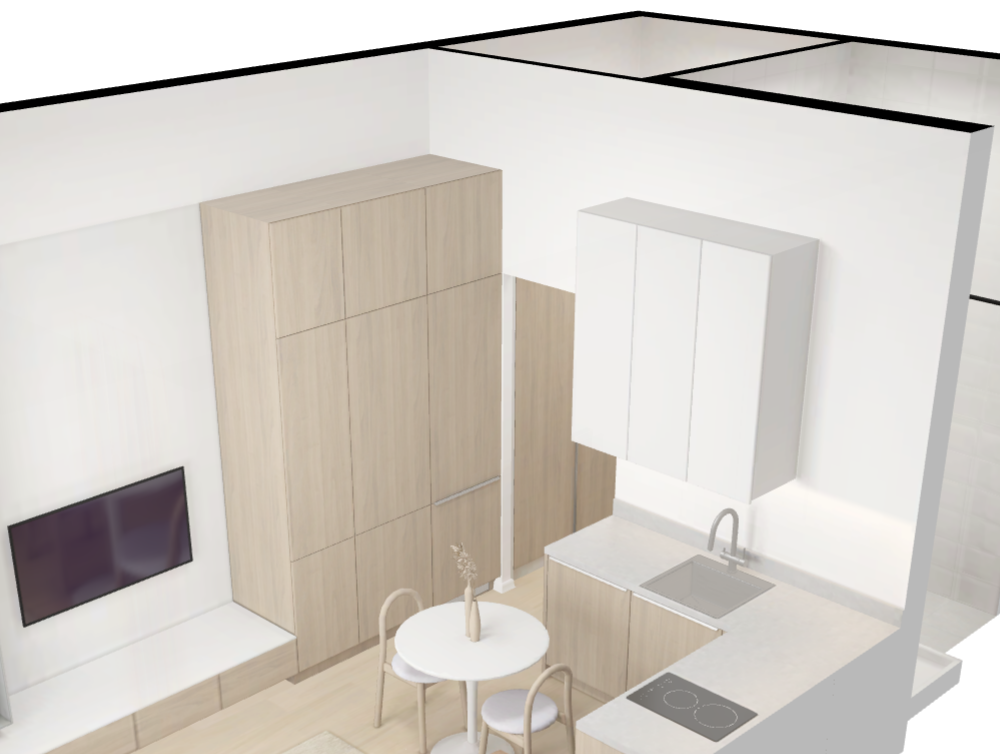

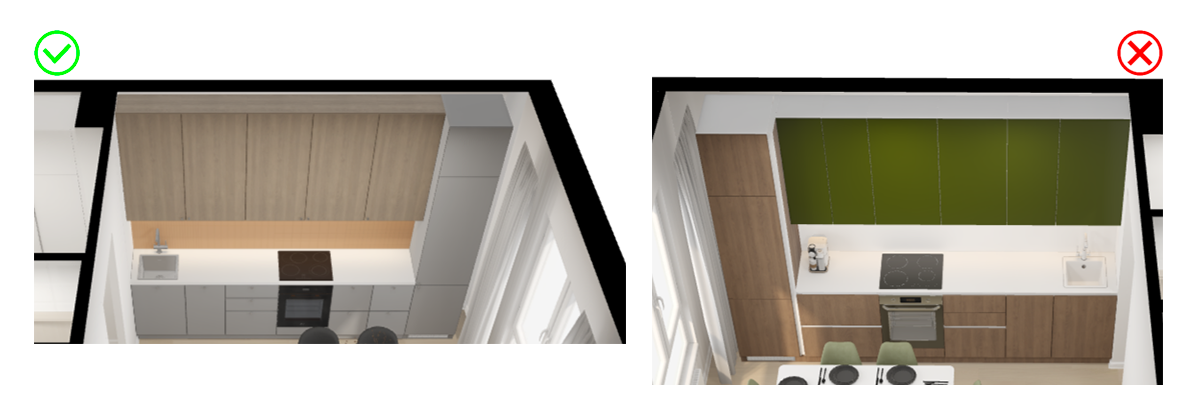

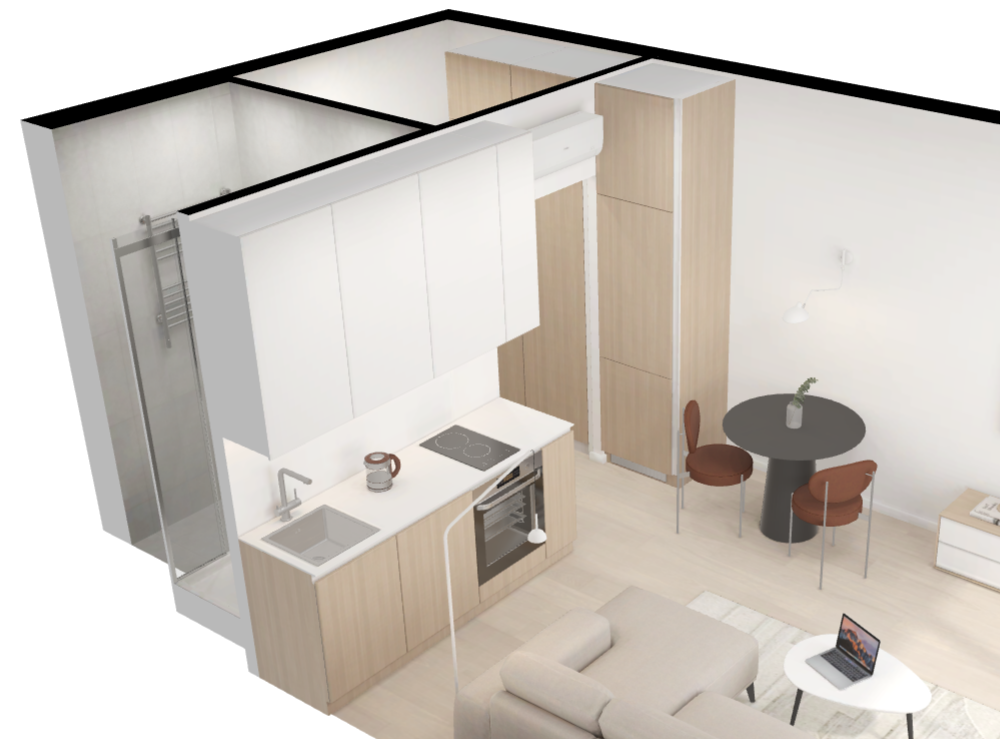

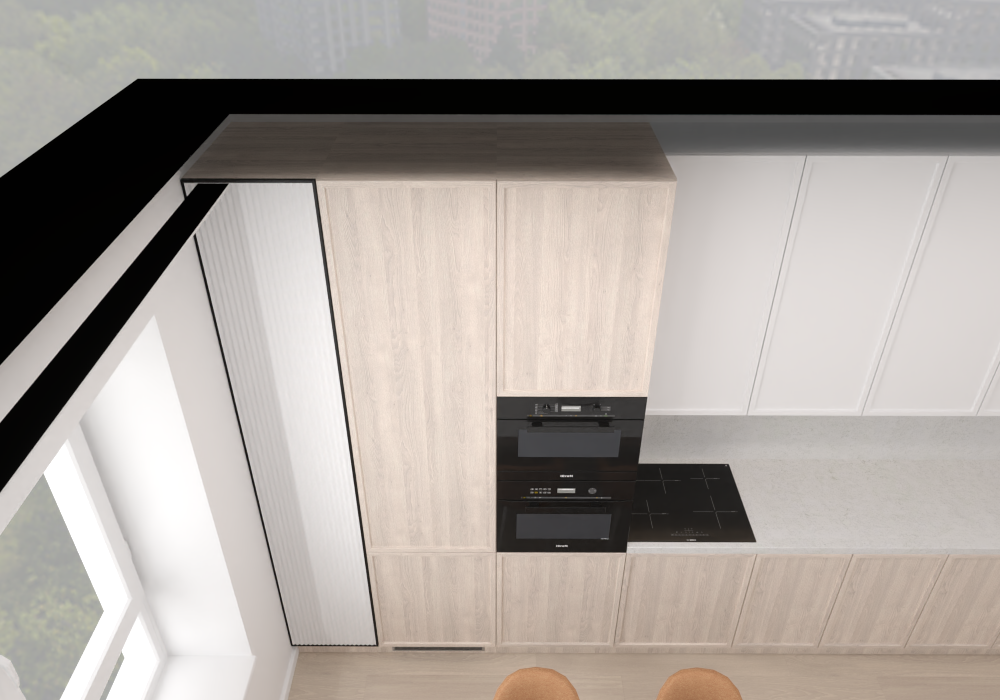

4.5. Одиночные холодильники и высокие кухонные шкафы не скрываются в интерактиве, если стоят вплотную к нескрываемой стене (пример 1). Во всех остальных случаях им и встроенной в них технике необходимо назначать скрытие. (пример 2).

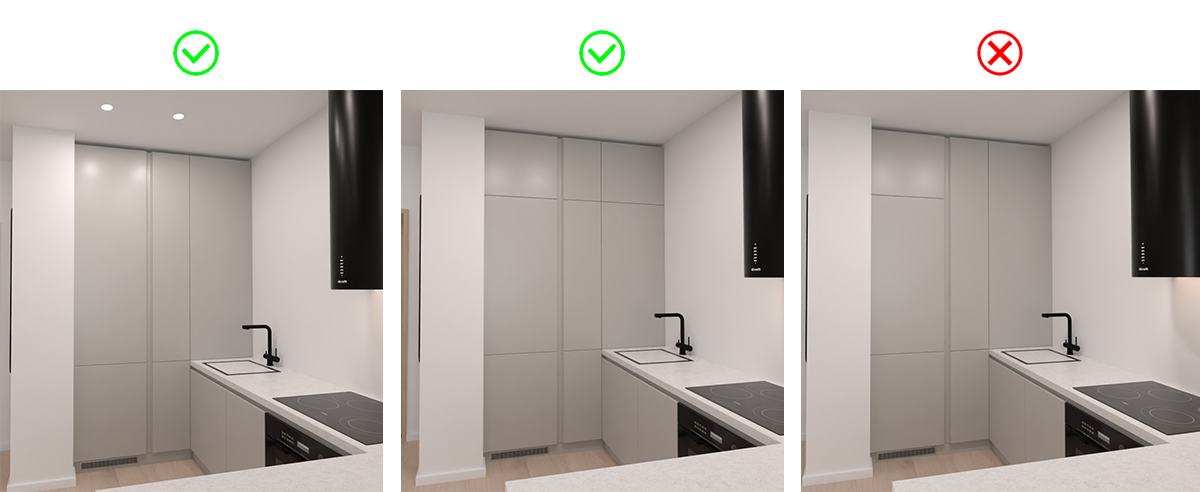

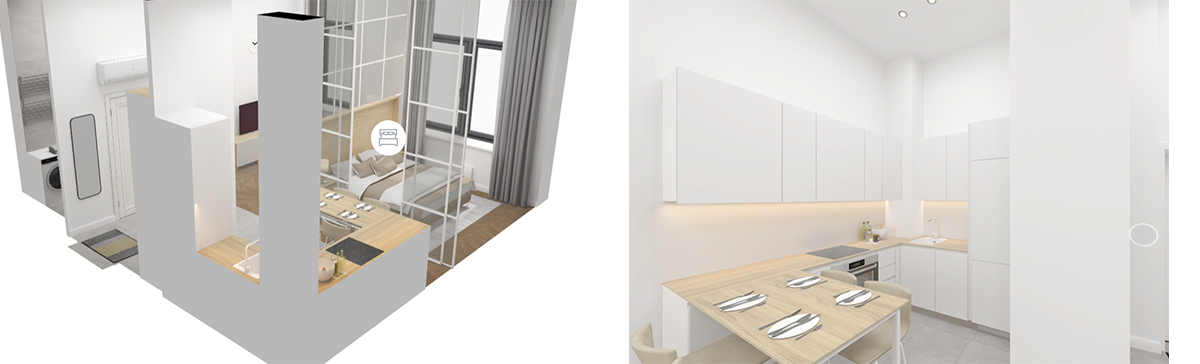

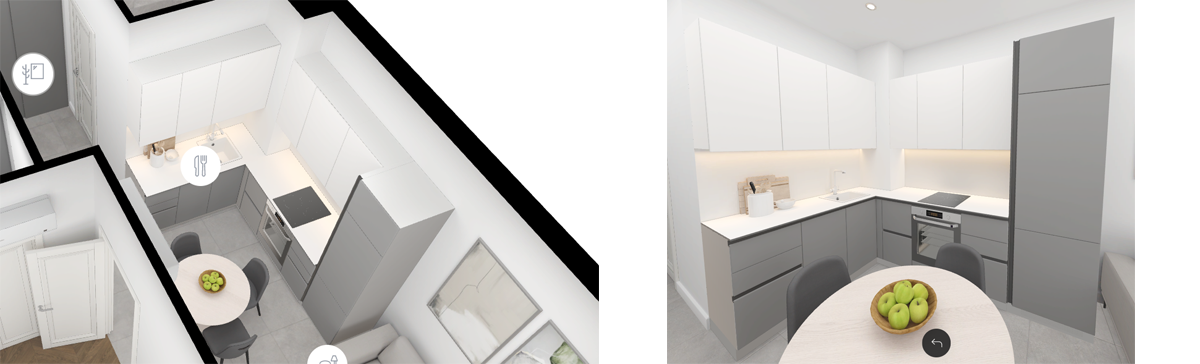

Угловой модуль с примыкающими к нему шкафами пеналами, стоящими в нише скрываются. (Пример 5)
Отдельно стоящие холодильники в квартирах-студиях скрываются всегда (пример 3), а также скрываются прилегающие к нему шкафы, если они образуют единую композицию с холодильником (пример 4).

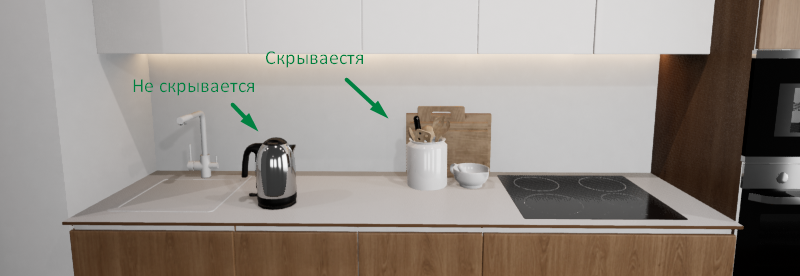

4.6. Декор расположенный на кухонной столешницы допустимо не скрывать. Исключением являются объекты прислоненные к скрываемой стене.

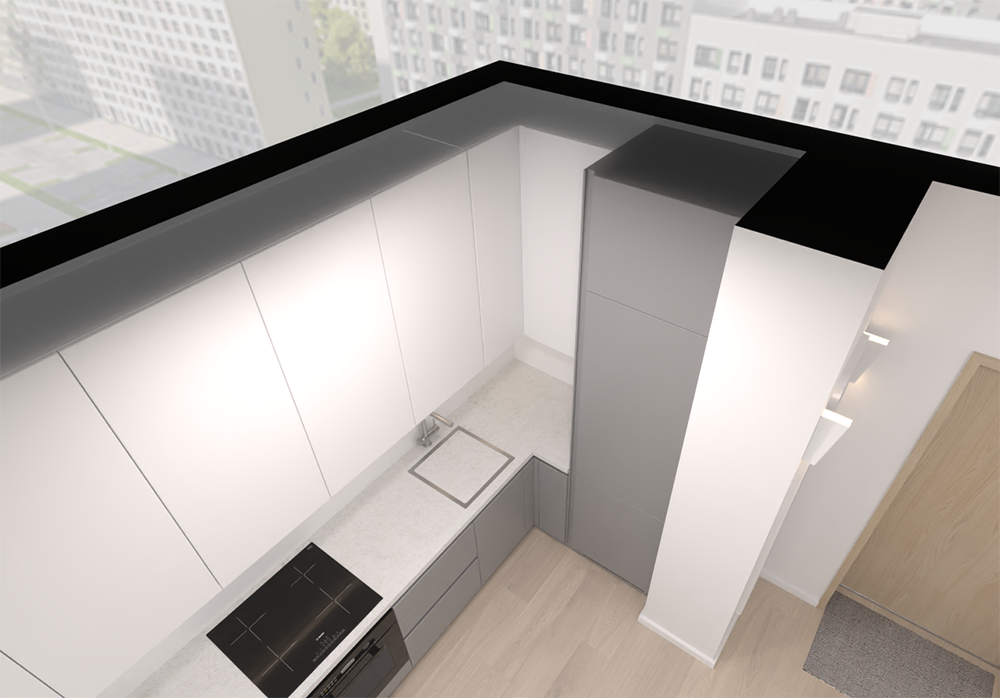

4.7. Если при установке угловой кухни в углу присутствует шахта, верхние ящики примыкают к шахте без использования углового модуля. Глубина шкафчиков корректируется относительно ширины выступа:
Если ширина шахты меньше стандартной глубины шкафчиков, глубину шкафчиков необходимо уменьшить с соответствующей стороны.
Если ширина шахты больше стандартной глубины шкафчиков, глубину шкафчиков следует оставить без изменений
Шахта в таком случае не скрывается при повороте в движке.

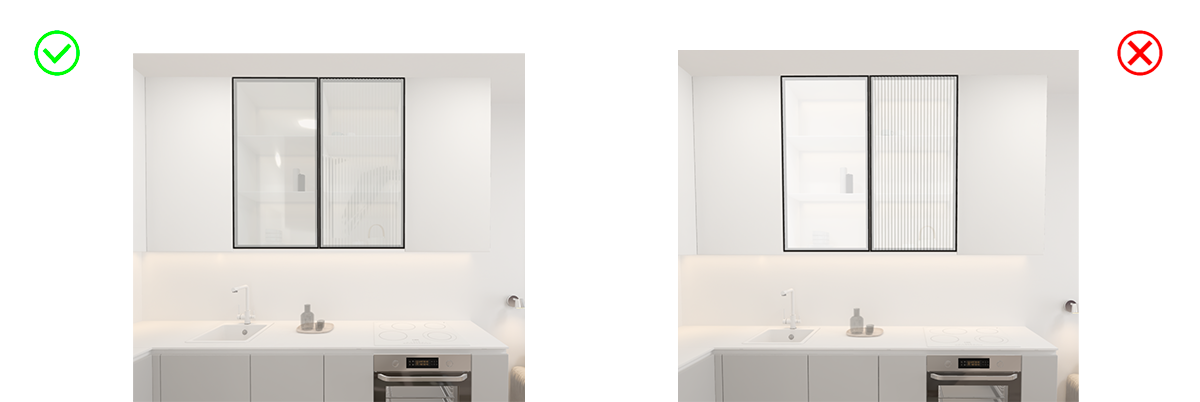

4.8. При использовании материала White glass на стекле у прозрачных верхних шкафчиков и буфетов необходимо выставлять направленный источник света (FDirect) так, чтобы он светил под 90 градусов со стороны задней стенки шкафчика. При выборе направления FDirect данное правило приоритетнее.
4.9. Размещение отдельной вытяжки.
Любая вытяжка вешается на расстоянии 600 мм. от столешницы до нижнего края вытяжки.
Круглая вытяжка iCraft_hood_001 может иметь два варианта монтажа, зависящих от расположения:
Вытяжка, располагающаяся над кухонным ящиком у стены, монтируется вплотную к стене без зазора, скрывается со стороны стены, к которой крепится. Ведет себя как верхний кухонный шкафчик. Расстояние от потолка до верхней границы вытяжки аналогично кухонному гарнитуру
Вытяжка, располагающаяся над отдельностоящим островом, монтируется к потолку, скрывается на виде сверху.
Пример (На примере актуально только скрытие вытяжки)
Квадратная вытяжка iCraft_hood_002 имеет только настенное крепление , монтируется вплотную к стене без зазора, скрывается со стороны стены, к которой крепится. Ведет себя как верхний кухонный шкафчик. Расстояние от потолка до верхней границы вытяжки аналогично кухонному гарнитуру

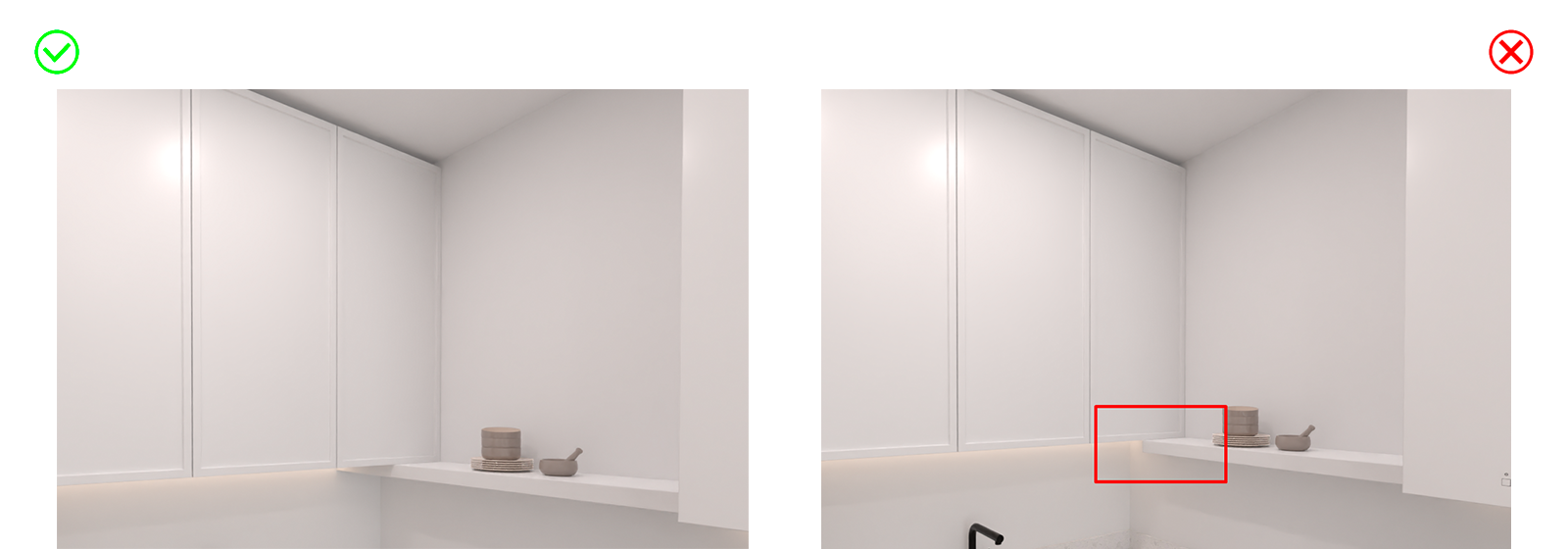

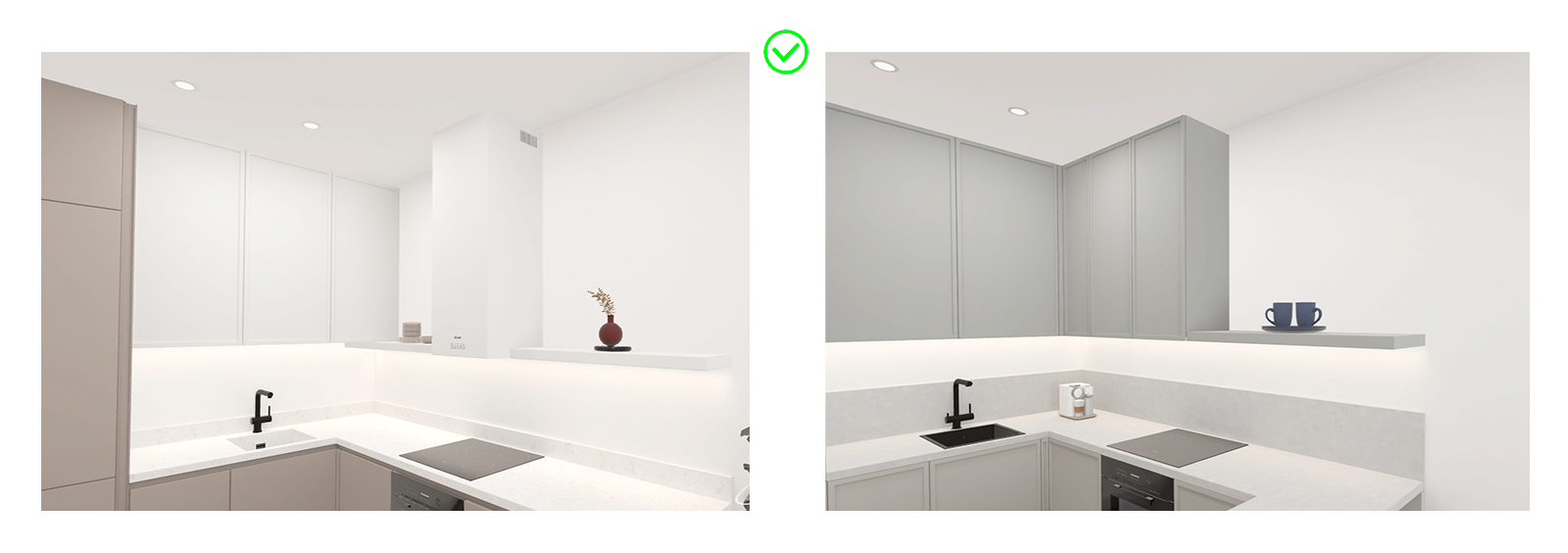

4.10. Полки примыкающие снизу к соседнему ряду верхних шкафов шкафов должны заходить под них.

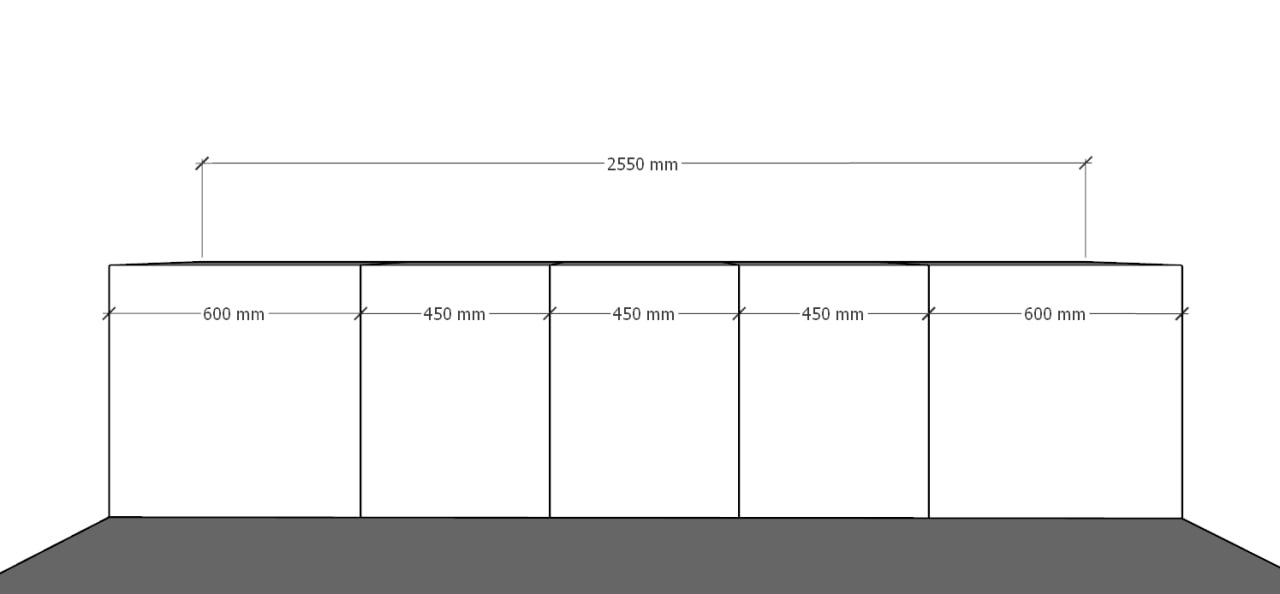

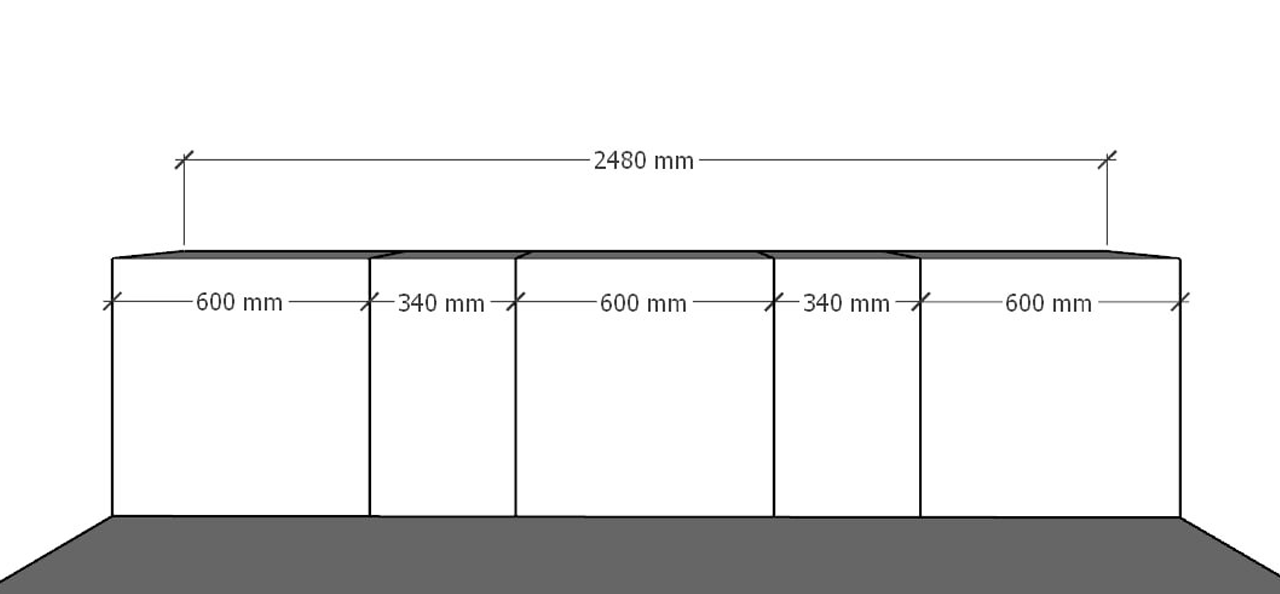

4.11. Нижние шкафы ограниченные с двух сторон
Нижние шкафы кухонь, ограниченных с двух сторон (кухни в нишах, угловые кухни, для стороны, которая ограничена стенами с двух сторон), собираются по следующему принципу:
Первыми ставятся шкафы по 600 мм, в оставшееся пространство ставятся шкафы на 450, 900 или другое нефиксированное значение. Лучше, чтобы маленькие кусочки плюсовались к модулю. Например, если остается зазор 120 мм, шкаф на 120 не ставится, лучше поставить от 150. При этом не допускается, чтобы разница между модулями была меньше 150 мм. Например, недопустимо ставить модули на 600 и 680 мм рядом.
Главная задача максимально сократить кол-во размеров нижних шкафов и составить красивую композицию. Пустых незаполненных пространств оставаться не должно оставаться.
4.12. Шкафы-пеналы, встроенные холодильники, пеналы с техникой представлены в двух вариациях: с верхним антресольным ящиком и без верхнего антресольного ящика. Все высокие шкафы в кухне должны соответствовать одному из вариантов, не допускается комбинирование двух вариантов.
Если рядом с шкафом-пеналом, встроенным холодильником, пеналом с техникой стоит стандартный платяной шкаф с антресольным ящиком, то кухонные высокие шкафы так же следует ставить с антресольными ящиками.
4.13. Если кухонный буфет без цоколя примыкает торцом к стене, между ним и стеной необходимо добавить добор, чтобы плинтус не заходил на дверцу. Добор должен повторять цвет каркаса буфета.
4.14. Если в квартире кухня разнесена на два отдельных модуля, у каждого из которых есть рабочая поверхность, то цвет и вид фартука и столешницы должны быть одинаковыми на обоих участках кухни.
4.15. Использование открытых полок.
При использовании открытых полок совместно с верхними кухонными шкафчиками глубина полки должна равняться глубине каркаса кухонного шкафчика и должна быть 340 мм.
Если открытая полка висит отдельно от верхних кухонных шкафов на другой стене либо используется отдельно в кухне без верхних кухонных шкафчиков, то глубина такой полки варьируется от 200 мм. до 300 мм.
Подсветка у полок используется, если они являются продолжением верхних шкафчиков, вытяжки.

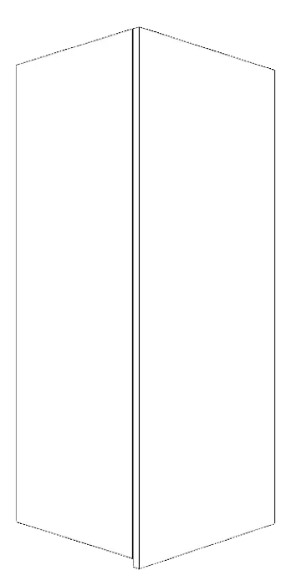

4.16. При близком размещении раковины рядом с дверцей углового шкафа-пенала (менее 600 мм.) необходимо использовать шкафы-пеналы с дополнительной нижней дверцей, для их функционального использования.
Данный тип углового модуля допустимо применять только для совместного использования с близкорасположенной кухонной мойкой. Если мойка стоит на расстоянии более 600 мм. от дверцы, следует использовать обычный угловой шкаф-пенал.

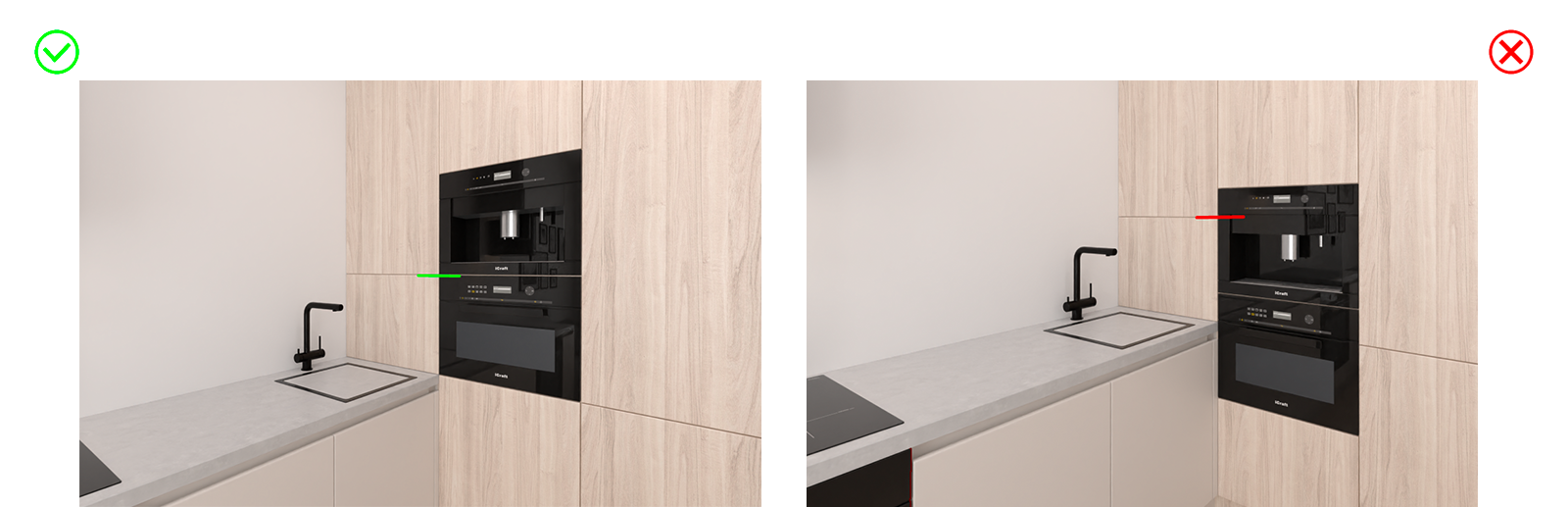

Данный модуль не следует совмещать со шкафами-пеналами: PR_V1_Large_Tech01, PR_V2_Large_Tech01 так как нарушается горизонталь расположения техники и дверцы углового модуля.
